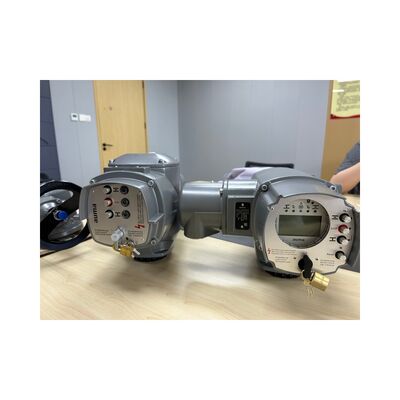

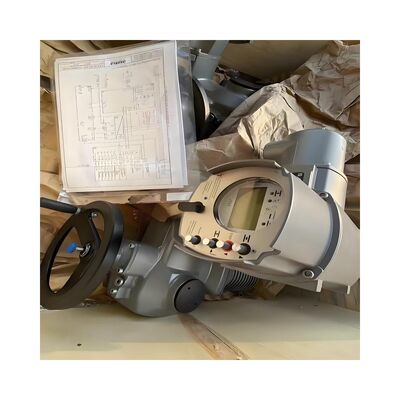

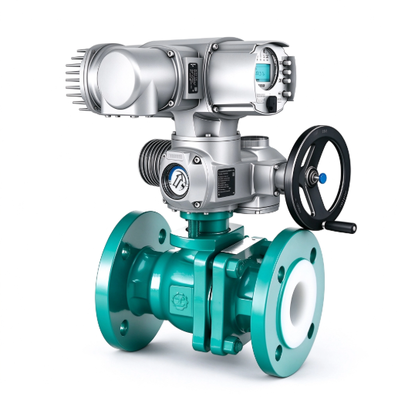

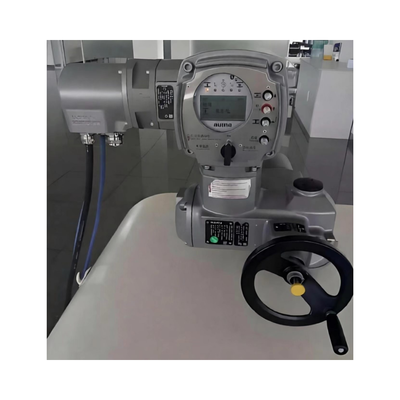

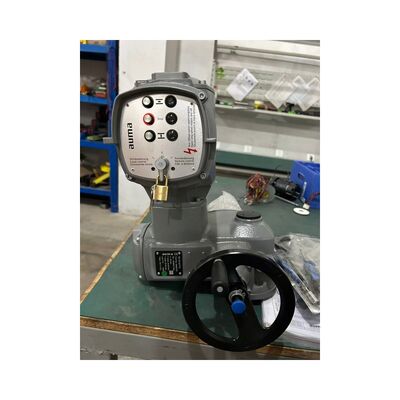

Actuador elétrico de várias voltas da série AUMA SA com comando para automação de válvulas

Visão geral do produto

The AUMA SA Series Multi-Turn Electric Actuator Package is a complete valve automation system that combines the SA multi-turn actuator with integral actuator controls (AM or AC series) in a single pre-assembledÉ fornecido como um pacote coordenado para encurtar o tempo de colocação em serviço e eliminar a necessidade de combinar separadamente o atuador, a unidade de controlo, os componentes de feedback,e interfaces elétricasO pacote centra-se num robusto motor de engrenagem de minhoca com binário de saída de 10 Nm a 32.000 Nm e velocidades de saída de 4 rpm a 180 rpm, accionado por CA de 3 fases, CA de 1 fase,ou motores de corrente contínua, consoante a configuração.A detecção de limite e de binário estão integradas e a operação local é possível através de um volante manual para anulação manual.O atuador pode ser combinado com controles que vão desde unidades simples OPEN-CLOSE até versões micro-controladas com interface de bus de campo e registro de dados operacionais.

A caixa é classificada IP67 como padrão com IP68 disponível como opção, fornecendo proteção contra poeira, entrada de água e imersão temporária.A faixa de temperatura ambiente operacional é de -30°C a +70°C, tornando o pacote adequado para ambientes externos, lavagem e ambientes industriais exigentes.A protecção contra a corrosão cumpre os requisitos da classe KS para aplicações de alta resistência.As opções de controlo disponíveis incluem a série AM para aplicações básicas de abertura e fechamento e a série AC para diagnósticos avançados, comunicação de bus de campo (Profibus, Modbus, Foundation Fieldbus),e integração de gestão de ativosAs certificações podem incluir ATEX, IECEx, FM e CSA para uso em áreas perigosas, com capacidade SIL 2 e SIL 3 disponíveis para configurações selecionadas.A série SA é amplamente utilizada no tratamento de água, geração de energia, petróleo e gás, processamento químico e aplicações marítimas, onde a automação confiável das válvulas e a longa vida útil são essenciais.

Especificações técnicas

Indústria de aplicações

1. Tratamento de águas e águas residuais

2. Geração de energia (térmica, hidrelétrica, nuclear)

3. Produção e transporte de petróleo e gás

4. Processamento químico e petroquímico

5. Papel e celulose

6. Mineração e minerais

7. Marinha e construção naval

8. Processamento de alimentos e bebidas

Essas indústrias exigem uma automação confiável de válvulas para tarefas de abertura e fechamento e posicionamento de válvulas de porta, válvulas de globo, válvulas borboleta e portas de escotilha.Instalações remotas, e ambientes de zonas perigosas quando correctamente configurados com os controles e certificações adequados.e proteção elétrica são importantes para a fiabilidade a longo prazo.

Problemas comuns

1. O atuador não responde ao comando check power of control unit, posição do interruptor selector (LOCAL/REMOTE) e estado da comunicação de bus de campo.

2. Indicação de falha de binário durante a operação ️ verificar o assento da válvula, o alinhamento da haste e as definições dos limites de binário; redefinir através do botão RESET ou comando de bus de campo.

3. Desvio térmico de falha ‡ proteção do motor activada; permitir período de arrefecimento, verificar o ciclo de trabalho e a temperatura ambiente, verificar o dimensionamento do motor.

4. O interruptor de limite não está a funcionar ️ inspecionar o mecanismo de detecção de limite, verificar as configurações de marcha e verificar se há obstrução mecânica.

5. O volante de mão não entra em funcionamento: verificar o mecanismo de substituição manual, verificar a posição da alavanca de desembrague e inspecionar a engrenagem interna.

6. Feedback de posição incorreto ️ recalibrar o transmissor de posição, verificar a fiação do circuito de 4 ∙ 20 mA e verificar a função do codificador.

7. A exibição mostra erro de configuração ¢ revisar as configurações dos parâmetros, verificar a configuração da unidade de controlo em relação aos dados da válvula e redefinir.

8. Falha de comunicação de bus de campo

9. Inscrição ou humidade do gabinete: inspeccionar as vedações, as glândulas dos cabos e o conector de tomada e ligação; substituir os anéis O conforme necessário.

10. A deriva da válvula ou a caça durante a função de modulação: verifique a regulação do comando, verifique se o atuador é da série SAR para a função de modulação e verifique os requisitos de binário da válvula.

Modelos de substituição

Série AUMA SAR (função de modulação), Série AUMA SQ (parte de virada), Série AUMA SAEx (à prova de explosão), Série AUMA SA-UW (sob água), Série Rotork IQ3, Série Rotork IQT, Série SIPOS 7,Limitorque Série MX, série EIM TEC, série Bernard S, Auma SA 07.2, SA 07.6, SA 10.2, SA 14.2, SA 14.6, SA 16.2, SA 25.1, SA 30.1, SA 35.1, SA 40.1, SA 48.1.
Nota de seleção: confirmação do requisito de binário, velocidade de saída, norma de fixação da válvula (ISO 5210/DIN 3210), tipo de unidade de controlo, protocolo de comunicação e certificação das zonas perigosas antes da substituição.
