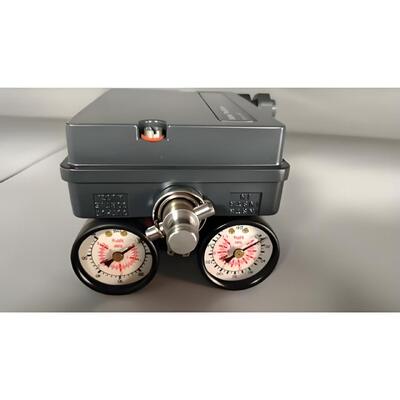

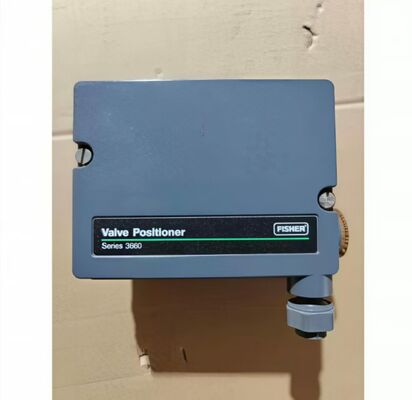

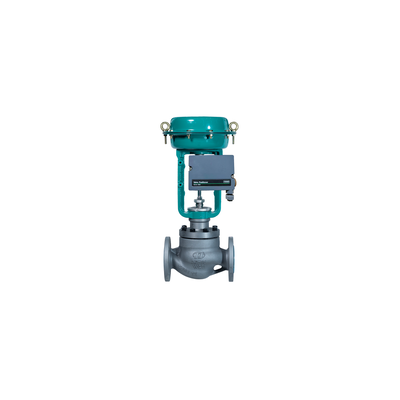

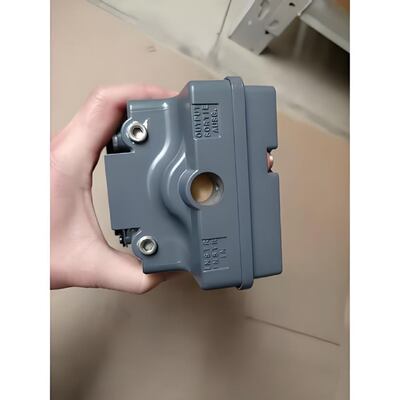

Fisher 3661 Posicionador de válvula eletro-pneumático com desvio integral e projeto de equilíbrio de força para controle de CC de 4 a 20 mA

Visão Geral do Produto

O Posicionador de Válvula Eletropneumático Fisher 3661 é um instrumento comprovado em campo, de equilíbrio de força, projetado para posicionar válvulas de controle de haste deslizante atuadas por diafragma usando um sinal de entrada elétrico de 4-20 mA CC. Ele converte o sinal de controle elétrico em uma pressão de saída pneumática proporcional para o atuador, garantindo um posicionamento preciso e repetível da válvula para serviço de estrangulamento e liga/desliga. O 3661 usa um mecanismo de bico/flapper e relé juntamente com um módulo conversor I/P integral, proporcionando resposta rápida e estabilidade de alta frequência. Sua construção compacta e robusta permite montagem em qualquer posição e oferece excelente resistência à vibração, o que é fundamental para um desempenho confiável em ambientes de planta agressivos. O posicionador possui uma válvula de bypass integral que permite a operação manual da válvula durante a manutenção sem remover o instrumento de serviço. Os ajustes de zero e span são acessíveis para calibração fácil, e a ação pode ser invertida em campo entre direta e reversa sem peças adicionais. O 3661 é compatível com uma ampla gama de atuadores pneumáticos Fisher e de terceiros que cumprem as interfaces de montagem padrão. Como a seção pneumática permanece comprovada em campo e direta, a manutenção e a solução de problemas são simples para técnicos de instrumentação.

A carcaça é uma caixa de alumínio fundido com acabamento resistente à corrosão, fornecendo proteção IP54 como padrão. A faixa de pressão de suprimento é de até 100 psi (6,9 bar), e a pressão de saída pode atingir 95% do suprimento. O consumo de ar em estado estacionário é baixo, contribuindo para a eficiência energética. A faixa de temperatura operacional é de -40 a +71°C (-40 a +160°F). O 3661 possui certificações incluindo ATEX, CSA e FM para instalações em áreas perigosas, com versões intrinsecamente seguras e à prova de explosão disponíveis. As indústrias típicas incluem petróleo e gás, processamento químico, refino, geração de energia, tratamento de água e controle de processos industriais em geral. A combinação de confiabilidade de equilíbrio de força, bypass integral, entrada eletropneumática e ampla cobertura de certificação torna o 3661 uma escolha confiável para automação de válvulas, particularmente em aplicações onde um posicionador eletropneumático comprovado e direto é preferido.

Especificações Técnicas

Indústria de Aplicação

1. Processamento de petróleo e gás

2. Plantas químicas e petroquímicas

3. Geração de energia

4. Tratamento de água e esgoto

5. Fábricas de celulose e papel

6. Refino e regulação de pressão de dutos

7. Fabricação farmacêutica

8. Controle de processos industriais em geral

Essas indústrias exigem posicionamento preciso da válvula e operação confiável em ambientes exigentes. O 3661 é particularmente adequado para serviço de estrangulamento em válvulas de haste deslizante atuadas por diafragma, onde seu projeto de equilíbrio de força e insensibilidade à vibração garantem controle estável. A válvula de bypass integral simplifica a manutenção, permitindo a operação manual sem remover o posicionador de serviço. Com seu amplo portfólio de certificações, o 3661 pode ser implantado em áreas perigosas, bem como em locais de planta comuns. O posicionador é projetado para uso com atuadores pneumáticos Fisher e de terceiros que cumprem as interfaces de montagem padrão.

Problemas Comuns

1. O posicionador não responde ao sinal de entrada – verifique o loop de 4-20 mA quanto à continuidade, verifique a impedância de entrada, confirme se a pressão de suprimento é adequada e inspecione o conversor I/P e o conjunto bico/flapper quanto a contaminação.

2. A válvula não se move com a mudança do setpoint – verifique as conexões pneumáticas e a pressão de suprimento; confirme se o sinal de entrada correto está chegando ao instrumento e se a válvula de bypass está fechada.

3. O posicionador oscila ou caça – ajuste os ajustes do relé e do bico, verifique se a ligação de feedback está segura e confirme se o atuador não está superdimensionado.

4. Linearidade ruim ou erro grande – verifique a geometria da ligação de feedback e o ajuste de alcance, verifique se há vazamentos de ar e inspecione o bico/flapper quanto a desgaste.

5. Resposta lenta – limpe o restritor e o bico, inspecione o relé e o conversor I/P, verifique se há vazamentos e confirme se a pressão de suprimento é adequada.

6. Pressão de saída instável – verifique a estabilidade da pressão do ar de suprimento, inspecione o espaço entre o bico/flapper e verifique a tensão da mola de feedback de equilíbrio de força.

7. A calibração não é concluída – o 3661 usa calibração manual; verifique se o curso da válvula está dentro da faixa nominal, verifique a posição da alavanca de feedback e confirme a orientação do bico.

8. Vazamentos de ar ou queda de pressão – inspecione as conexões de suprimento de ar, o relé e a tubulação do atuador; verifique se a pressão de suprimento é de até 100 psi.

9. Entrada de umidade no invólucro – inspecione as vedações da tampa, os prensa-cabos e a caixa de terminais; verifique a integridade IP54 e considere a atualização para IP65, se necessário.

10. Operação errática em ambientes de alta vibração – verifique a montagem segura, procure por conexões soltas na ligação de feedback e confirme a posição de montagem rígida.

Modelos de Substituição

1. Posicionador de Válvula Pneumático Fisher 3582

2. Posicionador de Válvula Eletropneumático Fisher 3610J

3. Posicionador de Válvula Eletropneumático Fisher 3620J

4. Posicionador de Válvula Fisher 3660

5. Posicionador de Válvula Digital Fisher DVC2000

6. Posicionador de Válvula Digital Fisher DVC6200

7. Masoneilan SVI II AP

8. Samson 3730-3

9. KOSO EP800

10. Flowserve Logix 520MD

Nota de seleção: verifique a compatibilidade da flange de montagem, o tipo de atuador, a faixa de curso, o tipo de sinal de entrada, a pressão de suprimento e a proteção do invólucro antes de substituir os modelos. O 3661 se encaixa em atuadores de diafragma de ação simples com interfaces de montagem padrão. Para comunicação digital e diagnósticos avançados, considere a atualização para a série Fisher DVC.
