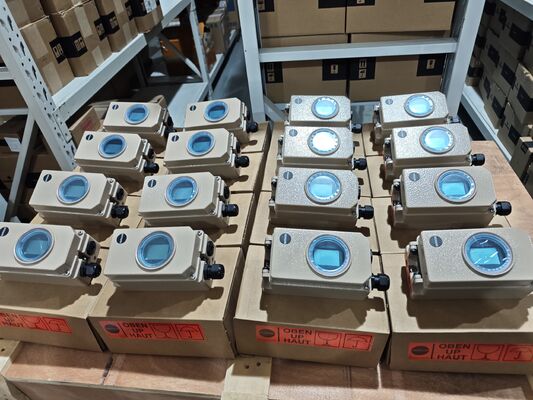

Posicionador de válvula HART com EXPERTplus Diagnóstico de válvula - Samson 3730-3 Posicionador de válvula eletropneumático

Visão Geral do Produto

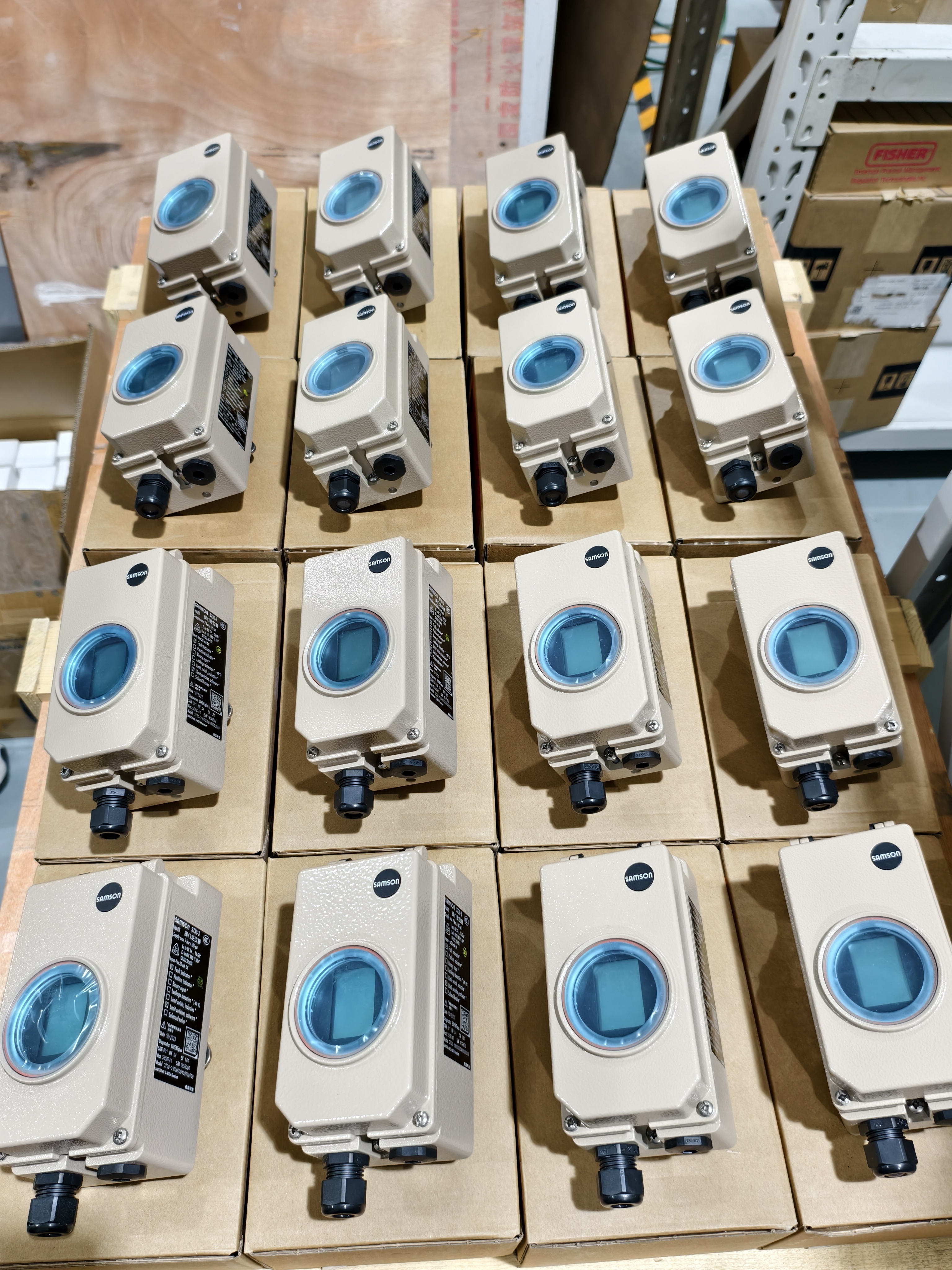

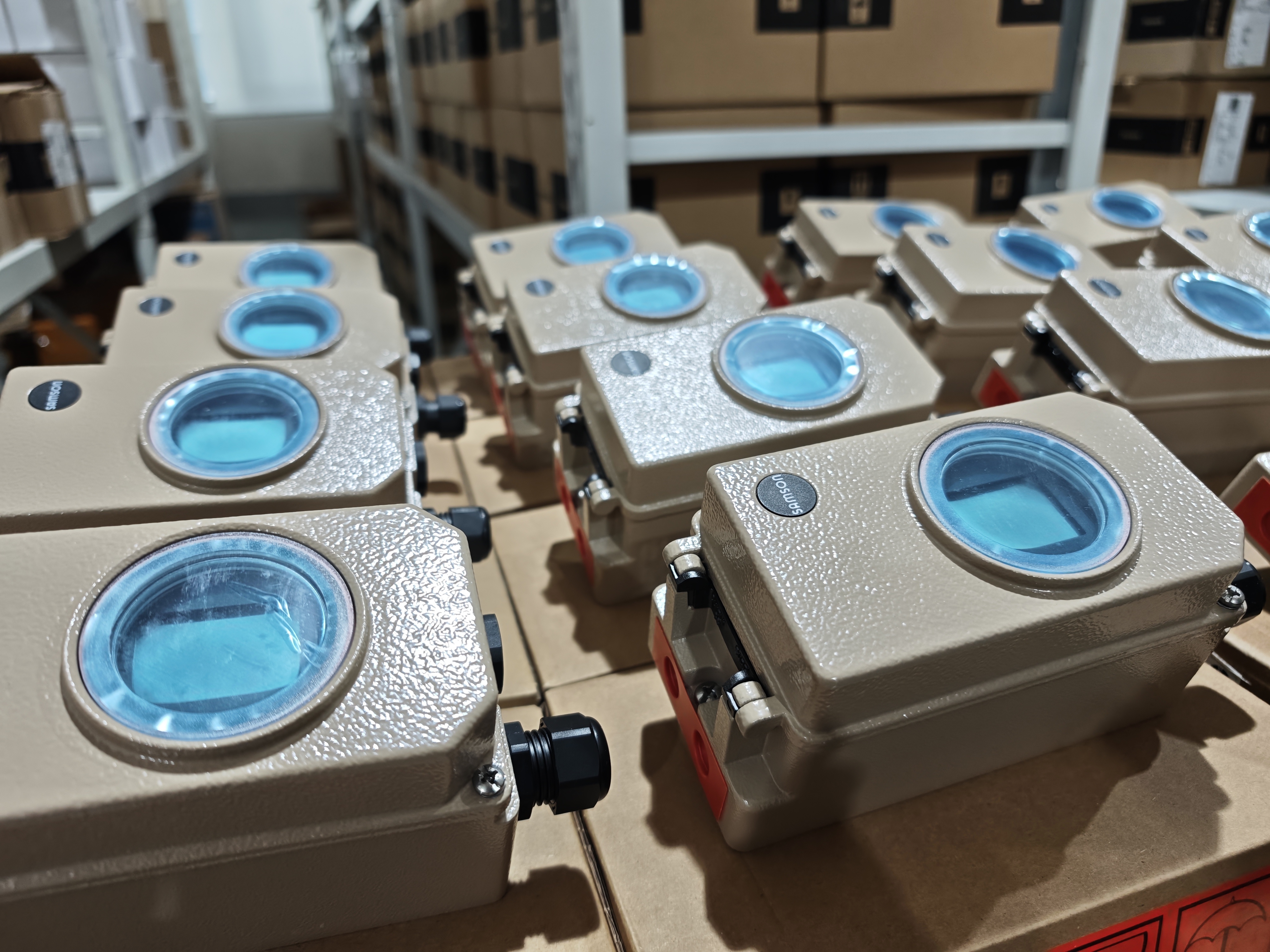

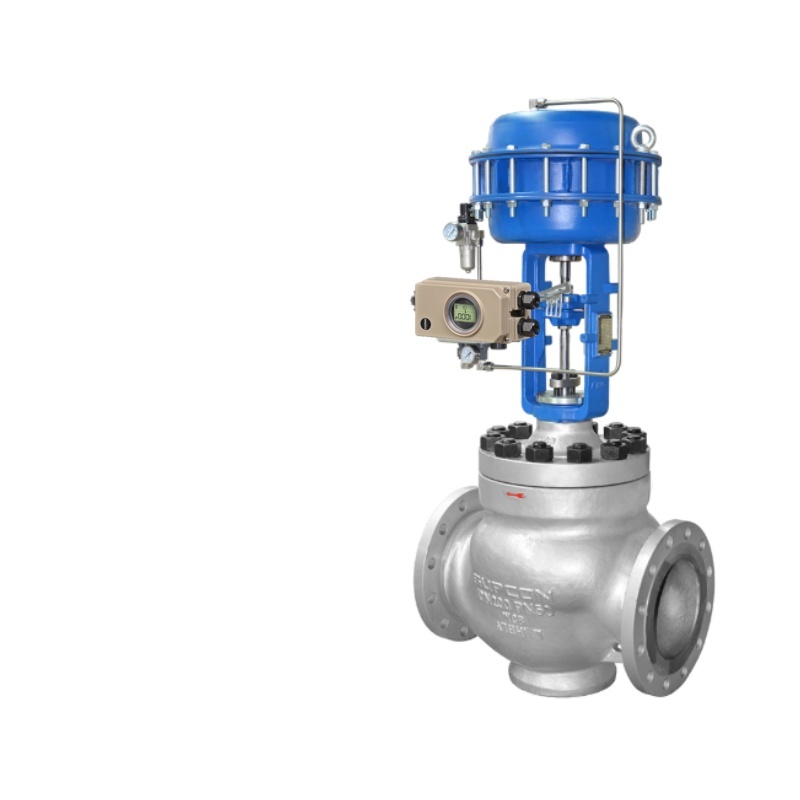

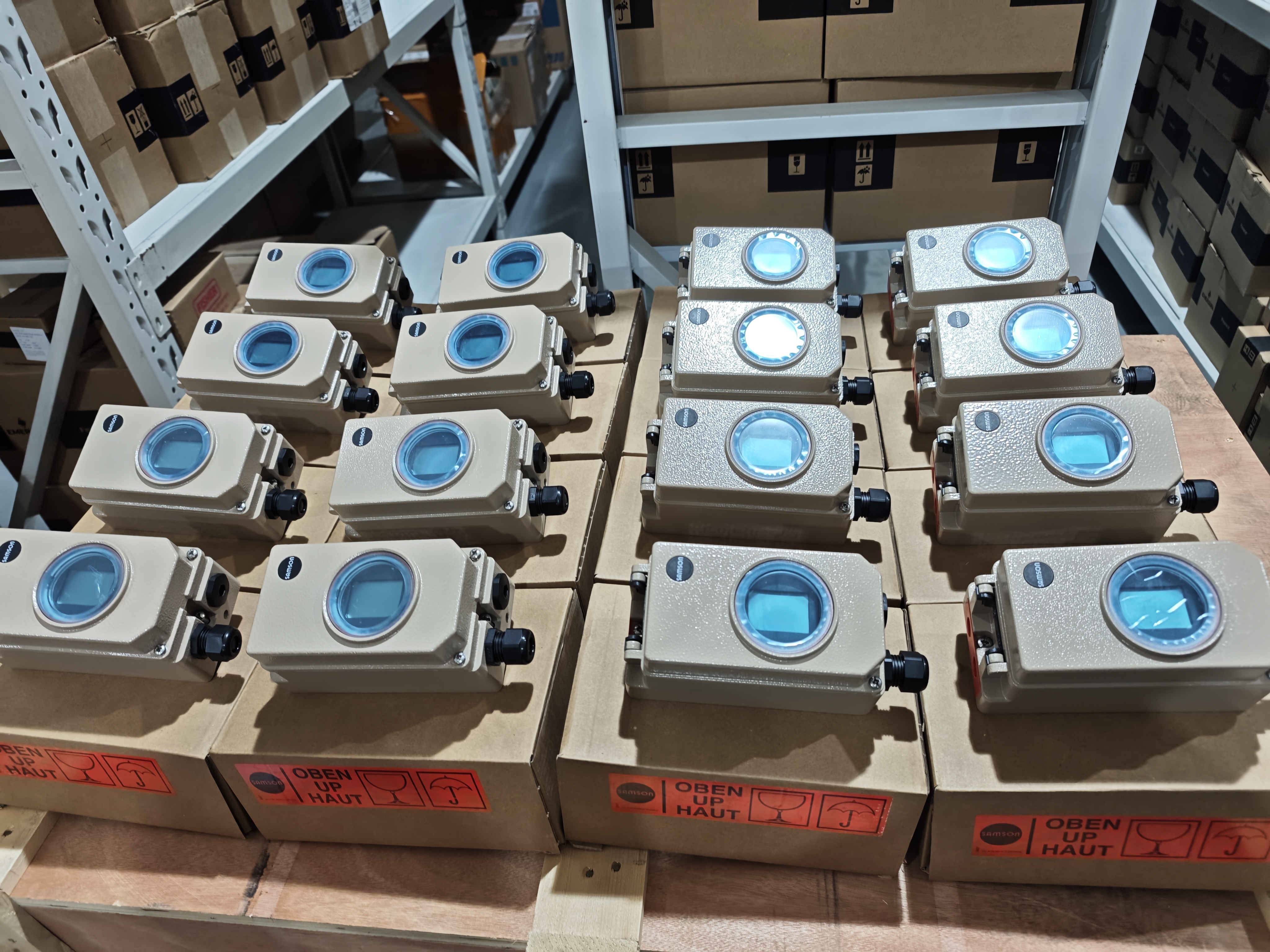

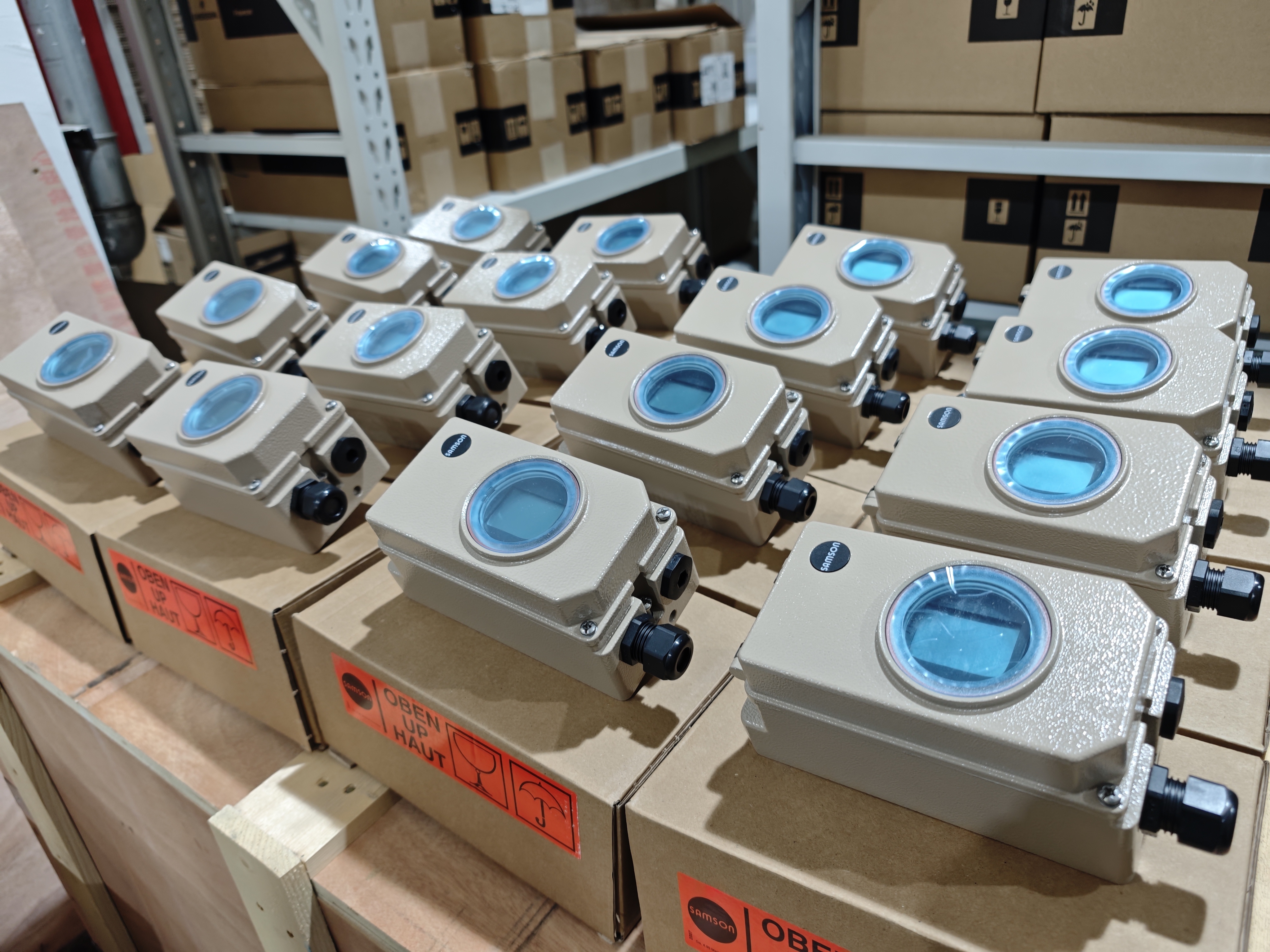

O Posicionador Eletropneumático de Válvula Samson 3730-3 é um instrumento inteligente com comunicação HART que garante uma atribuição predeterminada da posição da válvula ao sinal de controle de 4-20 mA em válvulas de controle pneumáticas. Está disponível como um posicionador de ação simples ou dupla para fixação em atuadores lineares e rotativos, suportando faixas de curso de 3,6 a 300 mm e ângulos de abertura de 24° a 100°. O 3730-3 utiliza um sistema de detecção de curso sem contato que elimina o desgaste mecânico e simplifica a instalação em atuadores com IEC 60534-6-1, VDI/VDE 3847, VDI/VDE 3845 ou fixação integral SAMSON. Um display de texto simples com estados e mensagens da Recomendação NAMUR NE 107 fornece um status claro do dispositivo em um relance, e a operação simples com um único botão, orientada por menu e com direção de leitura rotativa permite configuração e calibração rápidas em qualquer posição de montagem. O instrumento suporta comunicação HART 7 e está pronto para SAM DIGITAL, permitindo a integração com sistemas modernos de gerenciamento de ativos. Diagnósticos EXPERTplus integrados para válvulas de controle fornecem dados em tempo real para manutenção preditiva, registrando a condição da válvula enquanto o processo está em execução e gerando mensagens sobre trabalhos de manutenção necessários. Todos os parâmetros são salvos em EEPROM não volátil para proteger as configurações durante a perda de energia, e o posicionador é um sistema de dois fios com uma pequena carga elétrica de 410 Ω. O modo de inicialização por substituição permite que o posicionador seja iniciado em caso de emergência enquanto a planta está em funcionamento sem alterar a posição da válvula. O posicionador também possui uma função ajustável de fechamento hermético, limitação de pressão de saída e monitoramento automático de zero para manter a precisão a longo prazo.

A carcaça é construída em alumínio fundido ou aço inoxidável, fornecendo proteção IP66 e NEMA 4X contra poeira, entrada de água e atmosferas corrosivas. A faixa de ar de alimentação é de 1,4 a 7 bar (20 a 105 psi), e o posicionador oferece alta capacidade de ar para controle rápido e estável. O 3730-3 possui certificações de proteção contra explosão, incluindo segurança intrínseca, proteção por invólucro e segurança aumentada. O sensor de temperatura integrado e o contador de horas de operação fornecem informações de diagnóstico adicionais. O dispositivo também inclui dois alarmes de posição programáveis padrão e autodiagnósticos com mensagens emitidas por um contato de alarme de falha ou transmissor de posição analógico opcional. As indústrias típicas incluem petróleo e gás, processamento químico, refino, geração de energia, tratamento de água e controle de processos industriais em geral. A combinação de desempenho de controle de referência, diagnósticos EXPERTplus e um design modular à prova de futuro torna o 3730-3 uma escolha confiável para automação de válvulas, eficiência da planta e manutenção preditiva.

Especificações Técnicas

Indústria de Aplicação

1. Processamento de petróleo e gás

2. Plantas químicas e petroquímicas

3. Geração de energia

4. Tratamento de água e esgoto

5. Fábricas de papel e celulose

6. Refino e regulação de pressão de dutos

7. Fabricação farmacêutica

8. Controle de processos industriais em geral

Essas indústrias exigem posicionamento preciso da válvula, comunicação confiável e capacidade avançada de diagnóstico para manter a eficiência e a segurança da produção. O 3730-3 é particularmente adequado para aplicações com requisitos desafiadores de tempo de trânsito, condições ambientais desafiadoras e serviço de estrangulamento. A tecnologia de detecção de curso sem contato prolonga a vida útil e é ideal para atuadores pneumáticos Samson e de terceiros. Com comunicação HART e diagnósticos EXPERTplus, os operadores podem acessar dados de condição da válvula, tendências de desempenho e alertas de diagnóstico sem entrar em áreas perigosas, melhorando a segurança e permitindo a manutenção preditiva.

Problemas Comuns

1. O posicionador não responde ao sinal de entrada – verifique o loop de 4-20 mA quanto à continuidade, verifique se a fonte pode fornecer corrente suficiente e confirme se as conexões elétricas estão corretas; verifique se há componentes magnetoeletricos danificados, pressão de alimentação incorreta ou caminhos de ar bloqueados.

2. A posição da válvula ultrapassa ou fica atrás do setpoint – verifique se a posição do pivô da alavanca de feedback está correta, verifique os ajustes de faixa e zero, e confirme se o ímã não perdeu o magnetismo.

3. O posicionador oscila ou caça – verifique o ajuste do parafuso de balanceamento do amplificador, reduza a abertura da válvula de agulha de estrangulamento de saída e verifique se todas as conexões de feedback estão seguras e apertadas.

4. Linearidade ruim ou erro grande – verifique a instalação e o ajuste, verifique se há vazamentos de ar no sistema pneumático, inspecione o conjunto magnetoeletrico e certifique-se de que todos os parafusos estejam apertados e as posições do bico/flapper estejam corretas.

5. Resposta lenta ou operação lenta – limpe o restritor na câmara do diafragma, inspecione o bico/flapper quanto a danos, verifique se há vazamentos de ar, verifique a instalação da mola de feedback e confirme se a pressão de alimentação é adequada e o fluxo do regulador de pressão é suficiente.

6. Sinal de feedback instável – verifique o sensor de curso e os cabos de conexão quanto a conexões soltas ou danificadas, e verifique se a pressão do ar de alimentação está estável.

7. A calibração automática não é concluída – verifique o curso do atuador, a pressão de alimentação e se o sensor de curso sem contato está posicionado corretamente; verifique se não há travamento mecânico.

8. Vazamentos de ar ou queda de pressão – inspecione as conexões de suprimento de ar, o relé e a tubulação do atuador quanto a vazamentos; verifique se a pressão do ar de alimentação está entre 1,4 e 7 bar.

9. Entrada de umidade no invólucro – inspecione as vedações da tampa, os prensa-cabos e a caixa de terminais; verifique a integridade IP66 / NEMA 4X.

10. Comunicação HART intermitente – verifique a fiação do loop, blindagem, terminação e endereço do dispositivo HART; verifique a integração DTM/EDD com o sistema de controle.

Modelos de Substituição

1. Samson TROVIS 3730-3

2. Samson 3730-6 (upgrade com sensores de pressão)

3. Samson 3730-2

4. Samson 3730-4 (PROFIBUS)

5. Samson 3730-5 (FOUNDATION Fieldbus)

6. Samson 3725

7. Samson 4763

8. Fisher DVC6200

9. Fisher DVC2000

10. Masoneilan SVI II AP

Nota de seleção: verifique a compatibilidade da flange de montagem, a faixa de curso do atuador, o tipo de sinal de entrada, o protocolo de comunicação, a pressão de alimentação e a proteção do invólucro antes de substituir os modelos. O 3730-3 é projetado para atuadores pneumáticos de ação simples ou dupla e pode servir como substituto direto para posicionadores analógicos mais antigos. O TROVIS 3730-3 é o dispositivo de substituição designado, pois o 3730-3 será descontinuado em um futuro próximo.
