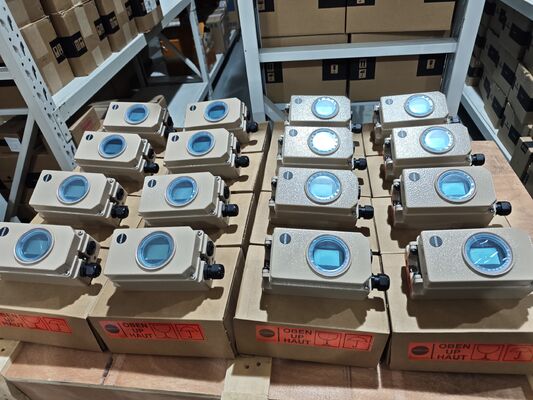

Posicionador Eletropneumático HART para Serviço de Estrangulamento com Caixa de Posicionador de Válvula em Aço Inoxidável

Visão geral do produto

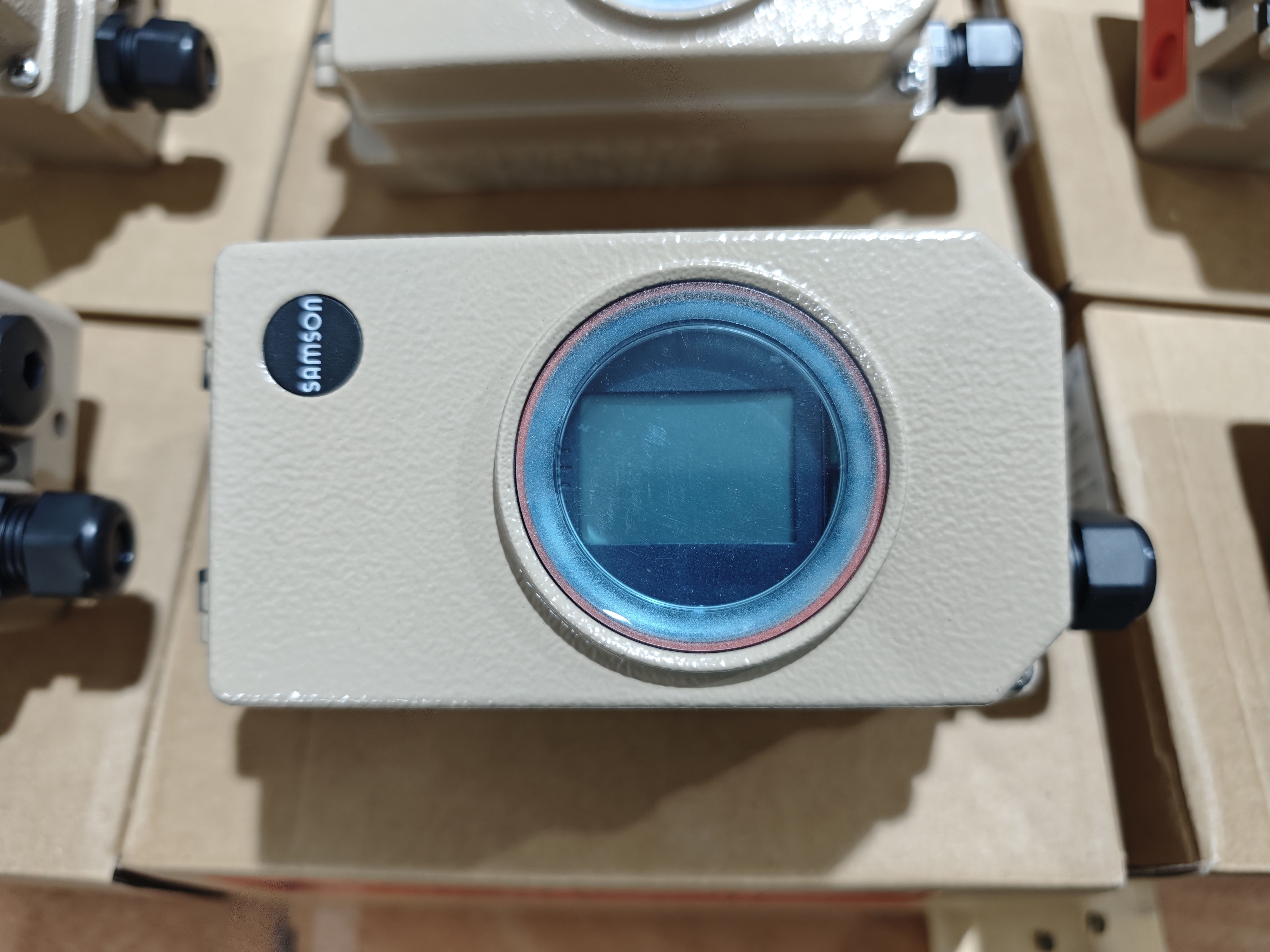

O Samson 3730-3 Electropneumatic Valve Positioner é um instrumento inteligente de comunicação HART que atribui a posição da válvula a um sinal de controle de 4-20 mA em válvulas de controle pneumáticas.Disponível como um posicionador de ação única ou de ação dupla para fixação em atuadores lineares e rotativos, suportando distâncias de deslocamento de 3,6 a 300 mm e ângulos de abertura de 24° a 100°.O 3730-3 utiliza um sistema de detecção de movimento sem contacto que elimina o desgaste mecânico e simplifica a instalação em atuadores com a IEC 60534-6-1, VDI/VDE 3847, VDI/VDE 3845, ou anexo integral SAMSON.e o simples botão único, operação guiada por menu com direcção de leitura giratória permite uma rápida configuração e calibração em qualquer posição de montagem.permitir a integração com sistemas modernos de gestão de ativosO diagnóstico integrado EXPERTplus para válvulas de controlo fornece dados em tempo real para manutenção preditiva,Registro da condição da válvula enquanto o processo está em execução e geração de mensagens sobre os trabalhos de manutenção necessáriosTodos os parâmetros são guardados em EEPROM não volátil para proteger as configurações durante a perda de energia, e o posicionador é um sistema de dois fios com uma pequena carga elétrica de 410 Ω.O modo de inicialização de substituição permite que o posicionador seja iniciado em caso de emergência enquanto a planta estiver em funcionamento sem alterar a posição da válvulaO posicionador também possui uma função de fechamento ajustável, limitação da pressão de saída e monitorização automática de zero para manter a precisão a longo prazo.

A carcaça é construída em alumínio ou aço inoxidável fundido, fornecendo proteção IP66 e NEMA 4X contra poeira, entrada de água e atmosferas corrosivas.4 a 7 bar (20 a 105 psi)O 3730-3 possui certificações de protecção contra explosões, incluindo segurança intrínseca, protecção por caixa,e maior segurançaO sensor de temperatura integrado e o contador de horas de funcionamento fornecem informações de diagnóstico adicionais.O dispositivo também inclui dois alarmes de posição programáveis padrão e auto-diagnóstico com mensagens emitidas através de um contato de alarme de falha ou transmissor de posição analógico opcionalAs indústrias típicas incluem petróleo e gás, processamento químico, refino, geração de energia, tratamento de água e controlo geral de processos industriais.Diagnóstico EXPERTplus, e um projeto modular à prova de futuro torna o 3730-3 uma escolha confiável para automação de válvulas, eficiência da planta e manutenção preditiva.

Especificações técnicas

Indústria de aplicações

1. Processamento de petróleo e gás

2. Instalações químicas e petroquímicas

3. Geração de energia

4. Tratamento de águas e águas residuais

5. Fabricações de celulose e papel

6. Refinamento e regulação da pressão nas condutas

7. Fabricação farmacêutica

8. Controle geral dos processos industriais

Essas indústrias exigem posicionamento preciso das válvulas, comunicação confiável e capacidade de diagnóstico avançada para manter a eficiência e segurança da produção.O 3730-3 é particularmente adequado para aplicações com exigências de tempo de trânsito desafiadorasA tecnologia de detecção de viagem sem contacto prolonga a vida útil e é ideal tanto para os atuadores pneumáticos da Samson como para os de terceiros.Com comunicação HART e diagnósticos EXPERTplus, os operadores podem aceder aos dados da condição da válvula, às tendências de desempenho e aos alertas de diagnóstico sem entrar em zonas de risco, melhorando a segurança e possibilitando a manutenção preditiva.

Problemas comuns

1. O posicionador não responde ao sinal de entrada verifique a continuidade do circuito de 4-20 mA, verifique se a fonte pode fornecer corrente suficiente e confirme se as ligações elétricas estão corretas;Verificação de componentes magnetoelétricos danificados, pressão de abastecimento incorreta, ou vias de ar bloqueadas.

2. A posição da válvula excede ou ultrapassa o ponto de fixação verificar se a posição do pivô da alavanca de retroalimentação é correta, verificar a gama e os ajustes zero e confirmar se o ímã não perdeu o magnetismo.

3. O posicionador oscila ou caça: verifique o ajuste do parafuso de equilíbrio do amplificador, reduza a abertura da válvula da agulha do acelerador de saída e verifique se todas as conexões de retorno estão seguras e apertadas.

4. Má linearidade ou grande erro ¢ verificar a instalação e o ajustamento, verificar se há fugas de ar no sistema pneumático, inspeccionar o conjunto magnetoelétrico,e garantir que todos os parafusos estejam apertados e que as posições do bico/flapper estejam corretas.

5. Resposta lenta ou operação lenta ️ limpar o restrictor na câmara do diafragma, inspeccionar o bico/flapper para detectar danos, verificar se há fugas de ar, verificar a instalação da mola de retroalimentação,e confirmar que a pressão de alimentação é adequada e o fluxo do regulador de pressão é suficiente.

6. Sinais de retroalimentação instáveis: verifique se o sensor de viagem e os cabos de ligação estão soltos ou danificados e verifique se a pressão do ar de alimentação é estável.

7. Se a calibração automática não for concluída, verifique o movimento do atuador, a pressão de alimentação e se o sensor de movimento sem contacto está correctamente posicionado; verifique se não há ligação mecânica.

8. Fugas de ar ou queda de pressão inspeccionar as ligações de abastecimento de ar, o relé e os tubos do atuador para detectar fugas; verificar se a pressão do ar de abastecimento está entre 1,4 e 7 bar.

9. A entrada de umidade no gabinete inspecionar as vedações da tampa, as glândulas dos cabos e a caixa terminal; verificar a integridade IP66 / NEMA 4X.

10. Intermitente de comunicação HART ️ verificação da fiação do circuito, blindagem, terminação e endereço do dispositivo HART; verificação da integração do DTM/EDD com o sistema de controlo.

Modelos de substituição

1. Simão TROVIS 3730-3

2. Samson 3730-6 (upgrade com sensores de pressão)

3. Sansão 3730-2

4. Simão 3730-4 (PROFIBUS)

5. Samson 3730-5 (Fundação Fieldbus)

6. Simão 3725

7. Simão 4763

8. Fisher DVC6200

9. Fisher DVC2000

10. Masoneilan SVI II

Nota de seleção: verificar a compatibilidade da flange de montagem, a autonomia do atuador, o tipo de sinal de entrada, o protocolo de comunicação, a pressão de alimentação e a proteção do gabinete antes de substituir os modelos.O 3730-3 é projetado para atuadores pneumáticos de ação única ou dupla e pode servir como substituto direto para posicionadores analógicos mais antigosO TROVIS 3730-3 é o dispositivo de substituição designado, uma vez que o 3730-3 será descontinuado num futuro próximo.
