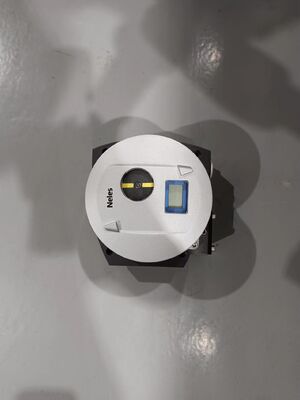

Posicionador de Válvula de Ajuste SIL 2 de Alto Desempenho Posicionador de Válvula Inteligente para Controle Inteligente

Visão geral do produto

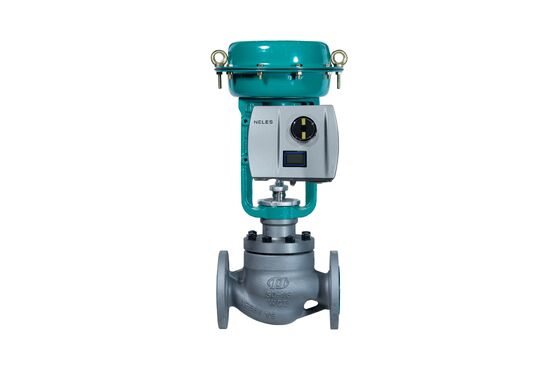

The Neles ND9000 Intelligent Valve Positioner is a microcontroller-based valve controller that receives a 4-20 mA DC control signal or fieldbus communication and converts it into a proportional pneumatic output to drive either single-acting or double-acting actuators, suportando aplicações de válvulas lineares e rotativas.O seu sistema de medição da posição sem contacto elimina o desgaste mecânico e simplifica a instalação em qualquer atuador com capacidades de montagem VDI/VDE 3845 ou IEC 60534-6.Uma interface de utilizador local com selecção de língua permite uma rápida configuração e calibração, e o mesmo dispositivo pode ser utilizado para válvulas lineares e rotativas, actuadores de dupla e única ação,Redução do inventário de peças sobressalentesO instrumento suporta opções de comunicação intercambiáveis, incluindo HART 6 ou 7, FOUNDATION Fieldbus e Profibus PA, permitindo uma fácil atualização através da substituição da placa de comunicação.Interruptores de limite opcionais e um transmissor de posição (apenas no HART) fornecem feedback sobre a posição da válvula sem hardware adicionalO ND9000 é certificado SIL 2 pelo TÜV de acordo com a IEC 61508, tornando-o adequado para aplicações relacionadas com a segurança.É compatível com controladores e barreiras eléctricas existentesA interface de utilizador local, combinada com o suporte DTM/EDD, permite um rápido comissionamento e configuração, quer localmente quer a partir de um local remoto, utilizando ferramentas de gestão de activos DCS.

O gabinete é construído a partir de liga de alumínio anodizado e compósito de polímero, ou opcional de aço inoxidável completo, fornecendo proteção IP66 e NEMA 4X contra poeira, entrada de água,e atmosferas corrosivasA gama de temperaturas de funcionamento padrão é de -40°C a +85°C, com uma versão ártica que estende a operação até -53°C. A gama de pressão de alimentação é de 0,14 a 0,8 MPa (1,4 a 8 bar),e o ND9000 oferece baixo consumo de energia e ar para reduzir o custo total de propriedadeO posicionador possui um portfólio de certificações abrangente, incluindo ATEX, IECEx, INMETRO, cCSAus, CCOE/PESO, KOSHA, GOST R,e aprovações NEPSI para aplicações intrinsecamente seguras e à prova de explosãoÉ amplamente utilizado em petróleo e gás, processamento químico, refino, geração de energia, tratamento de água, celulose e papel e controle geral de processos industriais.O ND9000 pode ser integrado com todos os principais sistemas DCS, e a sua arquitetura aberta permite a interfaça livre com software e hardware de uma variedade de fabricantes através de tecnologias FDT e EDD.Diagnóstico superior, e o projeto modular à prova de futuro torna o ND9000 uma escolha confiável para automação de válvulas, eficiência da planta e manutenção preditiva.

Especificações técnicas

Indústria de aplicações

1. Processamento de petróleo e gás

2. Instalações químicas e petroquímicas

3. Geração de energia

4. Tratamento de águas e águas residuais

5. Fabricações de celulose e papel

6. Refinamento e regulação da pressão nas condutas

7. Fabricação farmacêutica

8. Mineração e transformação de metais

Essas indústrias exigem posicionamento preciso das válvulas, comunicação confiável e capacidade de diagnóstico avançada para manter a eficiência e segurança da produção.O ND9000 é particularmente adequado para aplicações em que o desempenho de controlo de referência em válvulas rotativas e lineares é importante, tais como controlo automatizado do caudal e da pressão, automação de válvulas a montante e a médio da linha de produção de petróleo e gás, processos químicos e petroquímicos de lote e contínuos,Sistemas de vapor e de serviços públicos em centrais elétricasA tecnologia de medição de posição sem contacto prolonga a vida útil e é ideal tanto para os atuadores pneumáticos da Neles como para os de terceiros.Com comunicação HART ou fieldbus e diagnóstico de válvulas online, os operadores podem aceder aos dados da condição da válvula, às tendências de desempenho e aos alertas de diagnóstico sem entrar em zonas de risco, melhorando a segurança e possibilitando a manutenção preditiva.

Problemas comuns

1. O posicionador não responde ao sinal de entrada verifique a continuidade do circuito de 4-20 mA, verifique se a fonte pode fornecer pelo menos 3,6 mA,e confirmar que a tensão do terminal atende à tensão de conformidade exigida.

2. A válvula não acelera com a alteração do ponto de regulação verificar as ligações pneumáticas e a pressão de alimentação; confirmar que o sinal de entrada está a atingir o instrumento e que a calibração foi concluída.

3. Display local não funcionando - Verifique a fonte de alimentação e verifique se as conexões terminais estão seguras.

4. Se a calibração automática não for concluída verifique a circulação do atuador, a pressão de alimentação e se o sensor de posição sem contacto está correctamente posicionado; verifique se não há ligação mecânica.

5. Informações de retroalimentação de posição incorretas

6. Fugas de ar ou queda de pressão inspeccionar as ligações de alimentação de ar, o relé e os tubos do atuador para detectar fugas; verificar que a pressão de alimentação está entre 1,4 e 8 bar e que a qualidade do ar é adequada.

7. Válvula preso ou solenoide preso

8. Excesso de atrito no conjunto da válvula ️ Análise de atrito de diagnóstico e comparação com a linha de base; inspecção do estado da embalagem e do caule; revisão da contagem de ciclos e dos dados de assinatura.

9. A entrada de umidade no gabinete inspecionar as vedações da tampa, as glândulas dos cabos e a caixa terminal; verificar a integridade IP66 / NEMA 4X.

10. Comunicação intermitente check loop wiring, shielding, termination, and device address; verify DTM/EDD integration with the control system; verificar a integração do DTM/EDD com o sistema de controlo.

Modelos de substituição

1. Série Neles ND7000

2. Série Neles ND9100

3. Série Neles ND9200

4. Série Neles ND9300

5. Série Neles ND9400

6. Fisher DVC6200

7. Fisher DVC2000

8. Samson TROVIS série 3730

9. Masoneilan SVI II

10. Flowserve Logix 520MD

Nota de seleção: verificar a compatibilidade da flange de montagem, a autonomia do atuador, o tipo de sinal de entrada, o protocolo de comunicação, a pressão de alimentação e a proteção do gabinete antes de substituir os modelos.O ND9000 é projetado para atuadores pneumáticos de ação única ou dupla e oferece kits de montagem totalmente compatíveis com as gerações anteriores do posicionador Neles.
