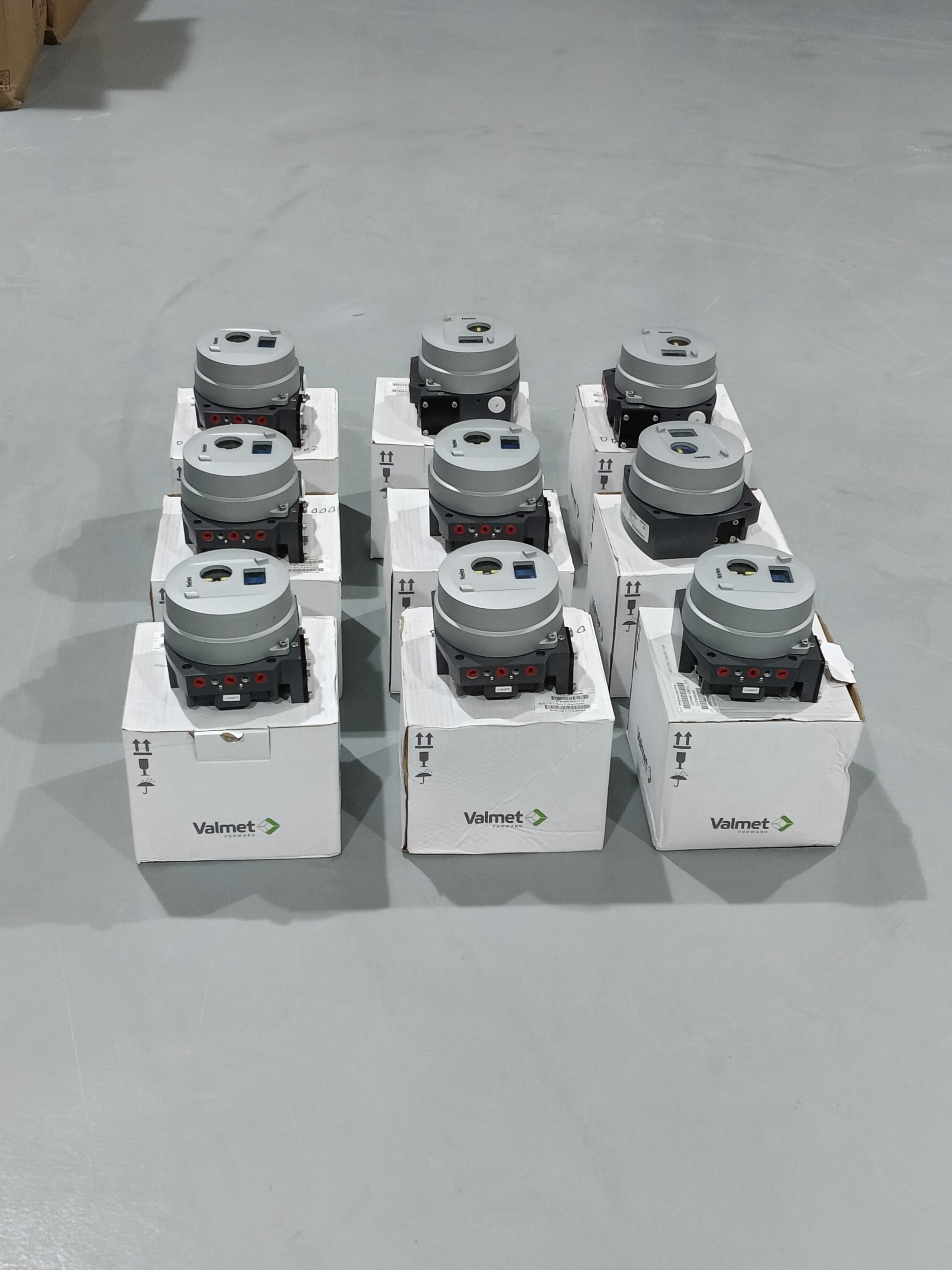

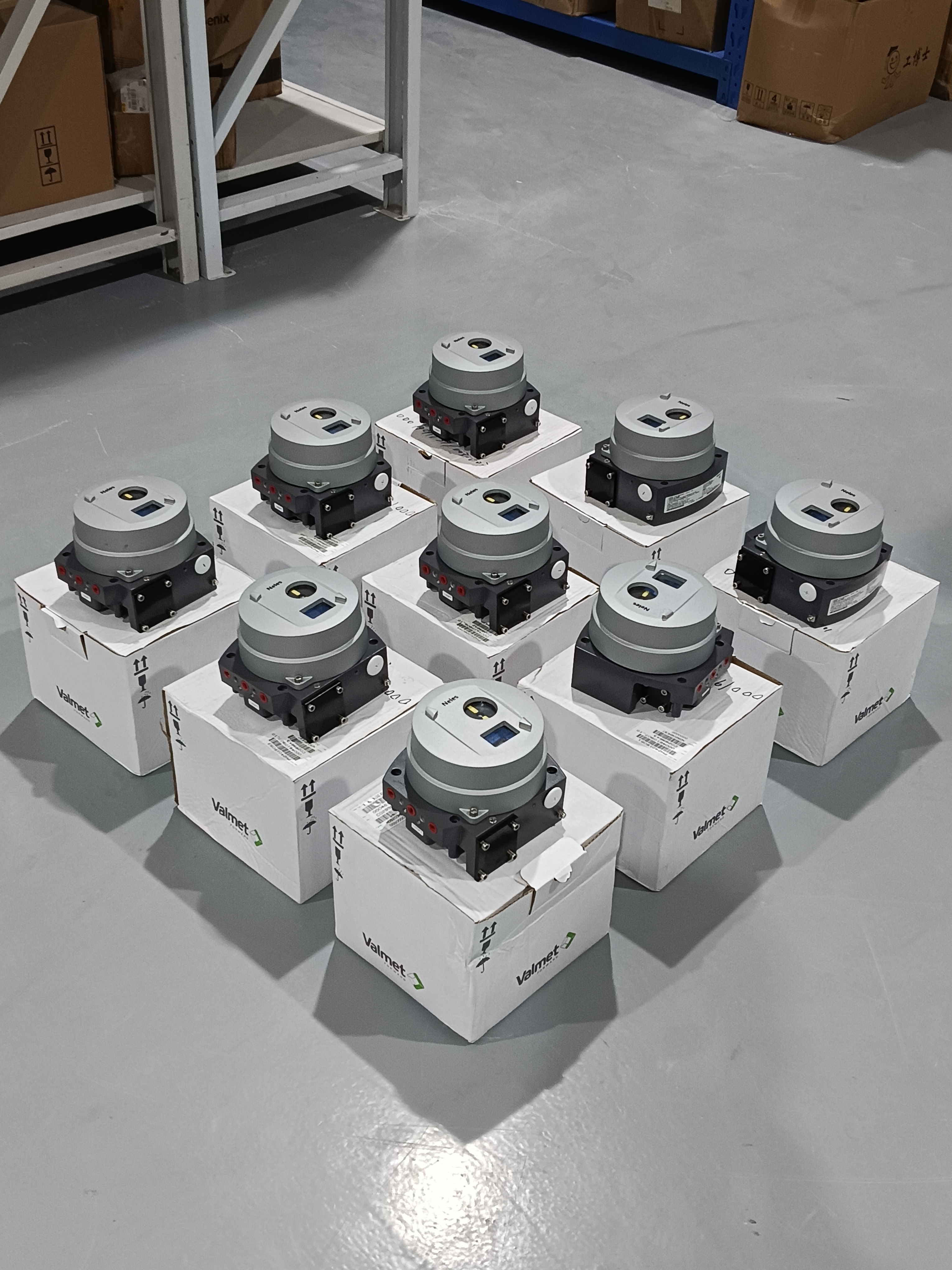

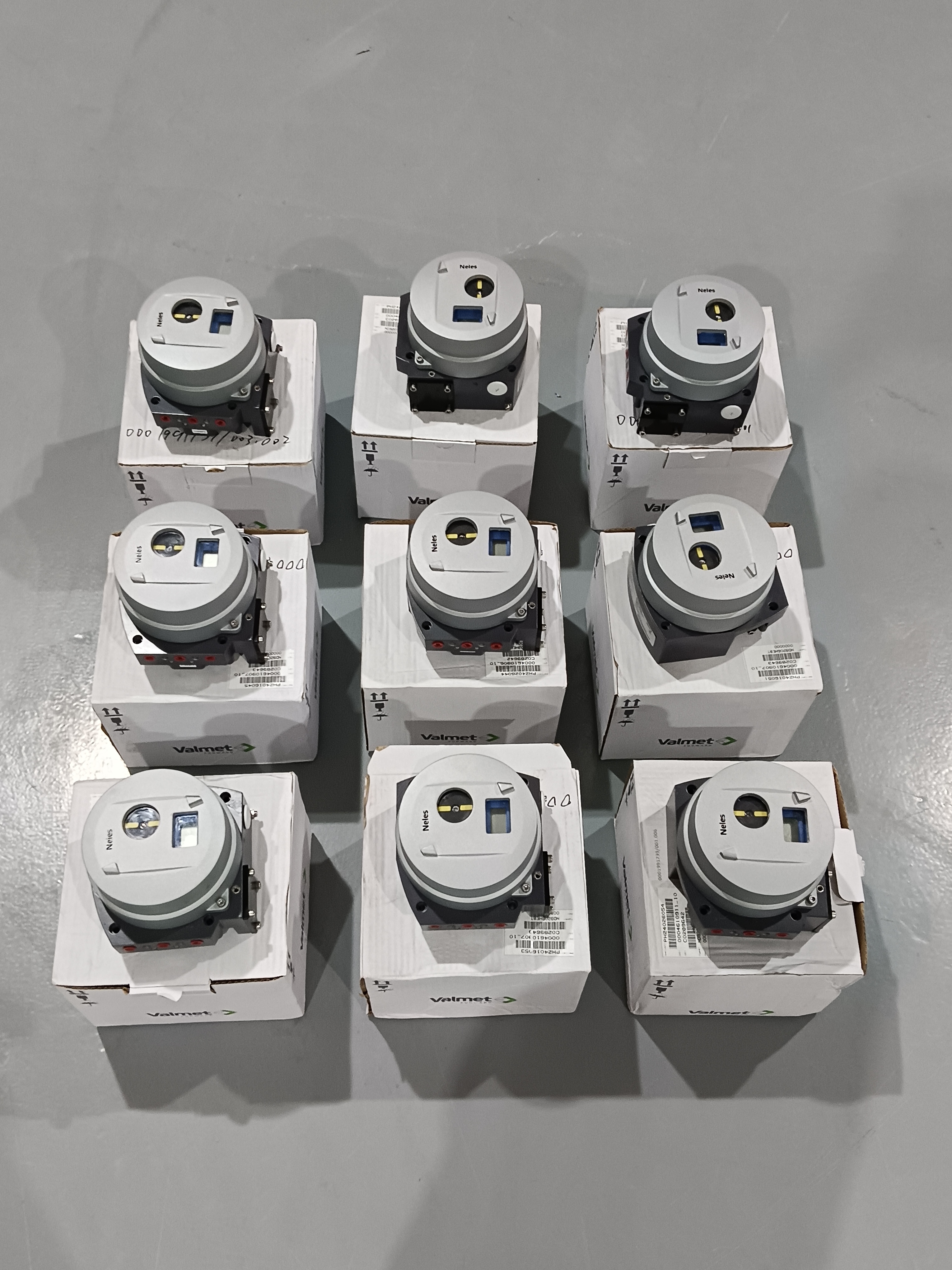

Neles ND9000 Posicionador de válvula inteligente com HART para controle de válvula

Visão Geral do Produto

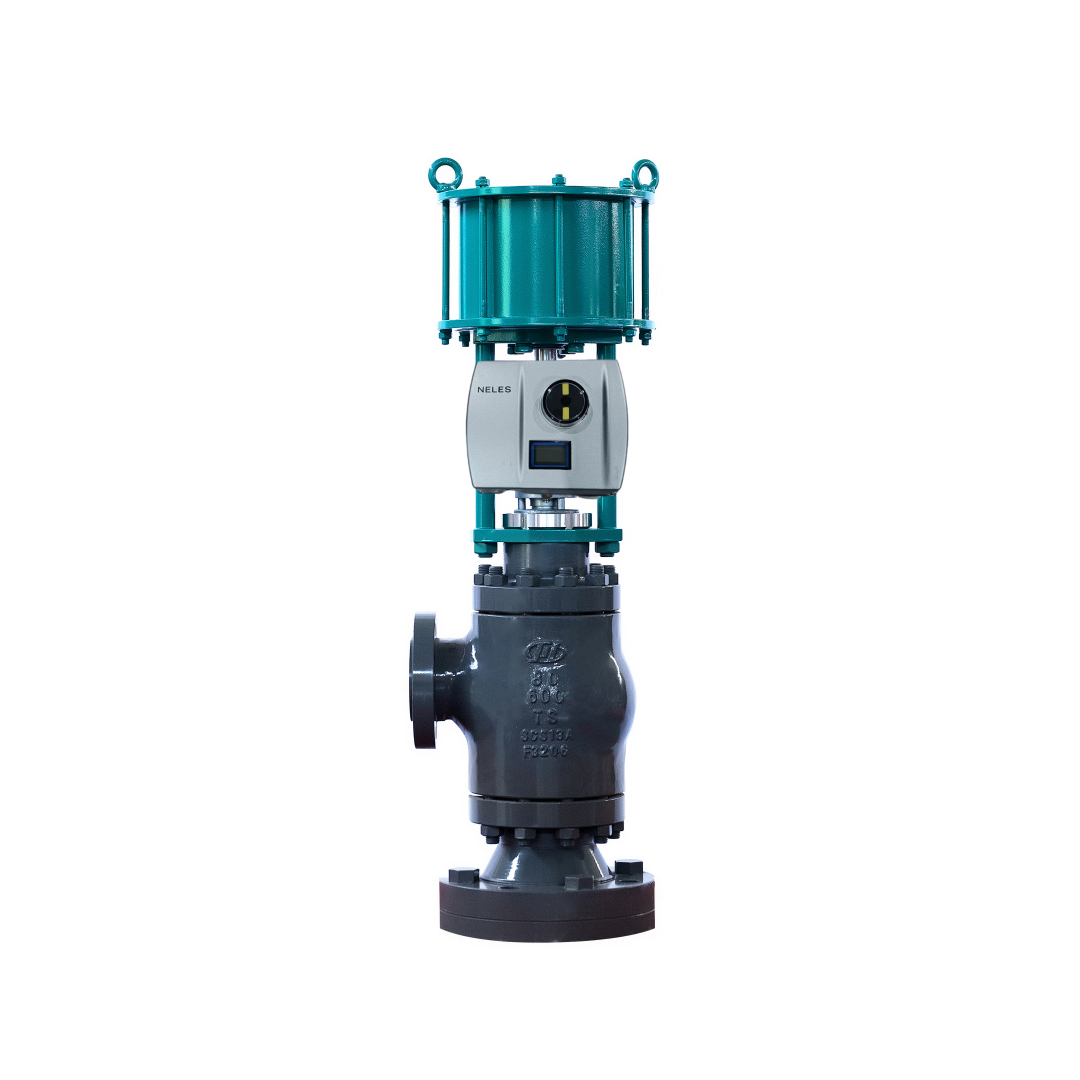

O Posicionador Inteligente de Válvulas Neles ND9000 é um controlador de válvulas de ponta, baseado em microcontrolador, projetado para operar em todos os atuadores de válvulas de controle e em todas as áreas industriais. Ele recebe um sinal de controle de 4-20 mA CC ou comunicação fieldbus e o converte em uma saída pneumática proporcional para acionar atuadores de ação simples ou dupla, suportando aplicações de válvulas lineares e rotativas. O ND9000 utiliza um sistema de medição de posição sem contato que elimina o desgaste mecânico e simplifica a instalação em qualquer atuador com capacidades de montagem VDI/VDE 3845 ou IEC 60534-6. Sua interface de usuário local com seleção de idioma permite configuração e calibração rápidas, e o mesmo dispositivo pode ser usado para válvulas lineares e rotativas, atuadores de ação dupla e simples, reduzindo o inventário de peças sobressalentes. O instrumento suporta opções de comunicação intercambiáveis, incluindo HART 6 ou 7, FOUNDATION Fieldbus e Profibus PA, permitindo atualizações fáceis pela substituição da placa de comunicação. Chaves de limite opcionais e um transmissor de posição (apenas em HART) fornecem feedback de posição da válvula sem hardware adicional. O ND9000 é certificado SIL 2 pela TÜV de acordo com a IEC 61508, tornando-o adequado para aplicações relacionadas à segurança. Como o ND9000 é alimentado pelo loop e opera com apenas 3,6 mA, ele é compatível com controladores existentes e barreiras elétricas.

O invólucro é construído em liga de alumínio anodizado e compósito de polímero, ou aço inoxidável completo opcional, fornecendo proteção IP66 e NEMA 4X contra poeira, entrada de água e atmosferas corrosivas. A faixa de temperatura operacional padrão é de -40°C a +85°C, com uma versão ártica estendendo a operação para -53°C. A faixa de pressão de alimentação é de 0,14 a 0,8 MPa (1,4 a 8 bar), e o ND9000 oferece baixo consumo de energia e ar para um custo total de propriedade reduzido. O posicionador possui um portfólio abrangente de certificações, incluindo aprovações ATEX, IECEx, INMETRO, cCSAus, CCOE/PESO, KOSHA, GOST R e NEPSI para aplicações intrinsecamente seguras e à prova de explosão. Ele é amplamente utilizado em petróleo e gás, processamento químico, refino, geração de energia, tratamento de água, papel e celulose e controle de processos industriais em geral. O ND9000 pode ser integrado a todos os principais sistemas DCS, e sua arquitetura aberta permite interface livre com software e hardware de diversos fabricantes por meio das tecnologias FDT e EDD. A combinação de desempenho de controle de referência, diagnósticos superiores e design modular à prova de futuro torna o ND9000 uma escolha confiável para automação de válvulas, eficiência de planta e manutenção preditiva.

Especificações Técnicas

Indústria de Aplicação

1. Processamento de petróleo e gás

2. Plantas químicas e petroquímicas

3. Geração de energia

4. Tratamento de água e esgoto

5. Fábricas de papel e celulose

6. Refino e regulação de pressão de dutos

7. Fabricação farmacêutica

8. Processamento de mineração e metais

Essas indústrias exigem posicionamento preciso de válvulas, comunicação confiável e capacidade avançada de diagnóstico para manter a eficiência da produção e a segurança. O ND9000 é particularmente adequado para aplicações onde o desempenho de controle de referência em válvulas rotativas e lineares é importante, como controle automatizado de fluxo e pressão, automação de válvulas upstream e midstream de petróleo e gás, processos em batelada e contínuos químicos e petroquímicos, sistemas de vapor e utilidades em usinas de energia e operações de refino. A tecnologia de medição de posição sem contato prolonga a vida útil e é ideal para atuadores pneumáticos Neles e de terceiros. Com comunicação HART ou fieldbus e diagnósticos de válvula online, os operadores podem acessar dados de condição da válvula, tendências de desempenho e alertas de diagnóstico sem entrar em áreas perigosas, melhorando a segurança e permitindo a manutenção preditiva.

Problemas Comuns

1. O posicionador não responde ao sinal de entrada – verifique o loop de 4-20 mA quanto à continuidade, verifique se a fonte pode fornecer pelo menos 3,6 mA e confirme se a tensão do terminal atende à tensão de conformidade necessária.

2. A válvula não percorre a mudança de setpoint – verifique as conexões pneumáticas e a pressão de alimentação; confirme se o sinal de entrada correto está chegando ao instrumento e se a calibração foi concluída.

3. O display local não está funcionando – verifique a fonte de alimentação e confirme se as conexões do terminal estão seguras.

4. A calibração automática não é concluída – verifique o curso do atuador, a pressão de alimentação e se o sensor de posição sem contato está posicionado corretamente; verifique se não há travamento mecânico.

5. Feedback de posição incorreto – verifique a configuração da chave de limite ou do transmissor de posição e recalibre o posicionador usando a interface local ou o software DTM/EDD.

6. Vazamentos de ar ou queda de pressão – inspecione as conexões de suprimento de ar, o relé e a tubulação do atuador quanto a vazamentos; verifique se a pressão de alimentação está entre 1,4 e 8 bar e se a qualidade do ar é adequada.

7. Válvula travada ou solenoide travado – execute testes de diagnóstico de válvula online para identificar atrito na montagem da válvula, problemas na mola do atuador ou problemas no eixo; revise as tendências de diagnóstico armazenadas.

8. Atrito excessivo na montagem da válvula – realize análise de diagnóstico de atrito e compare com a linha de base; inspecione a condição da gaxeta e da haste; revise a contagem de ciclos e os dados de assinatura.

9. Entrada de umidade no invólucro – inspecione as vedações da tampa, os prensa-cabos e a caixa de terminais; verifique a integridade IP66 / NEMA 4X.

10. Comunicação intermitente – verifique a fiação do loop, a blindagem, a terminação e o endereço do dispositivo; verifique a integração DTM/EDD com o sistema de controle.

Modelos de Substituição

1. Série Neles ND7000

2. Série Neles ND9100

3. Série Neles ND9200

4. Série Neles ND9300

5. Série Neles ND9400

6. Fisher DVC6200

7. Fisher DVC2000

8. Série Samson TROVIS 3730

9. Masoneilan SVI II AP

10. Flowserve Logix 520MD

Nota de seleção: verifique a compatibilidade da flange de montagem, a faixa de curso do atuador, o tipo de sinal de entrada, o protocolo de comunicação, a pressão de alimentação e a proteção do invólucro antes de substituir os modelos. O ND9000 é projetado para atuadores pneumáticos de ação simples ou dupla e oferece kits de montagem totalmente compatíveis com gerações anteriores de posicionadores Neles.
