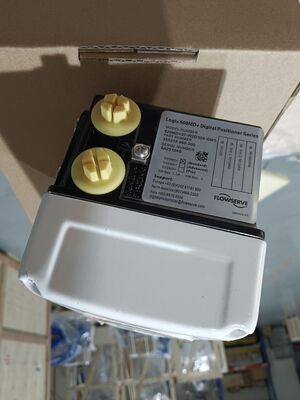

Posicionador Digital Pneumático de Liga de Alumínio HART para Controle Inteligente de Válvulas

Visão Geral do Produto

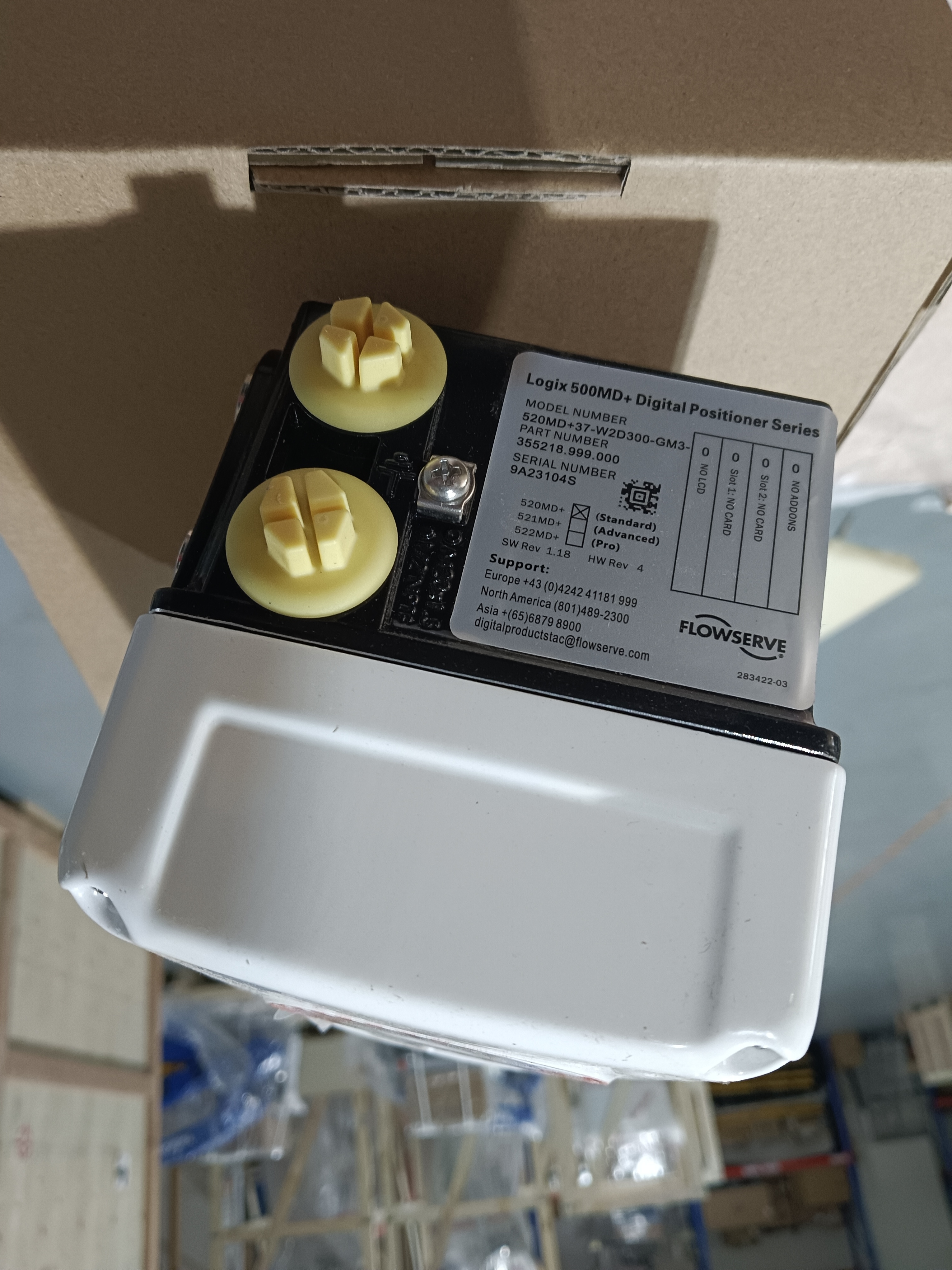

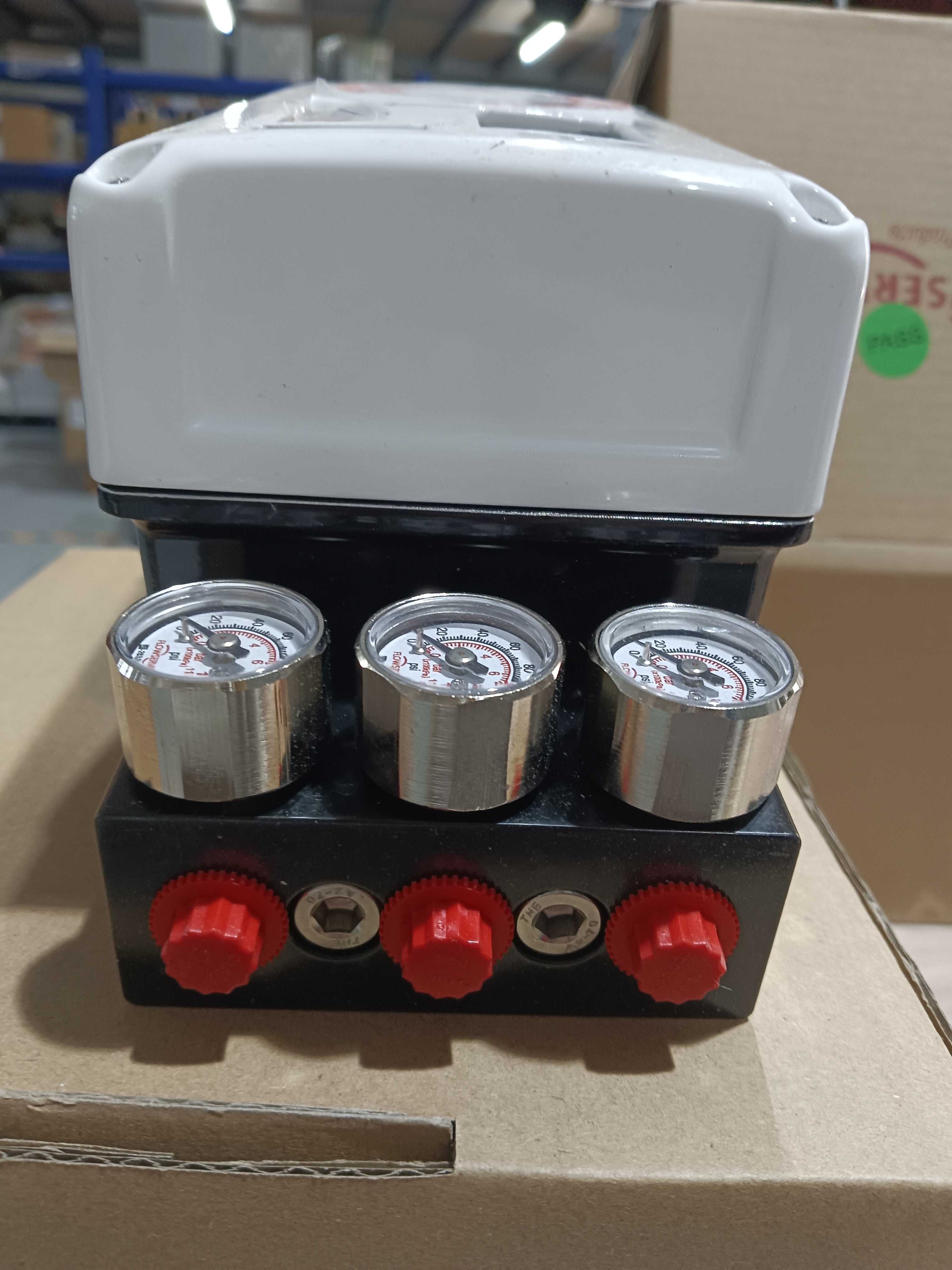

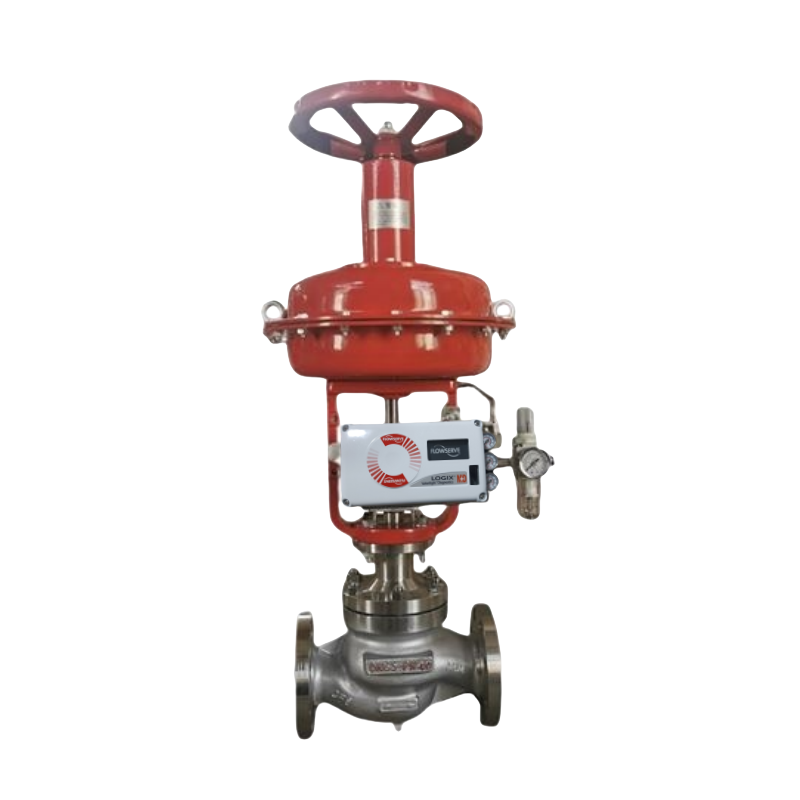

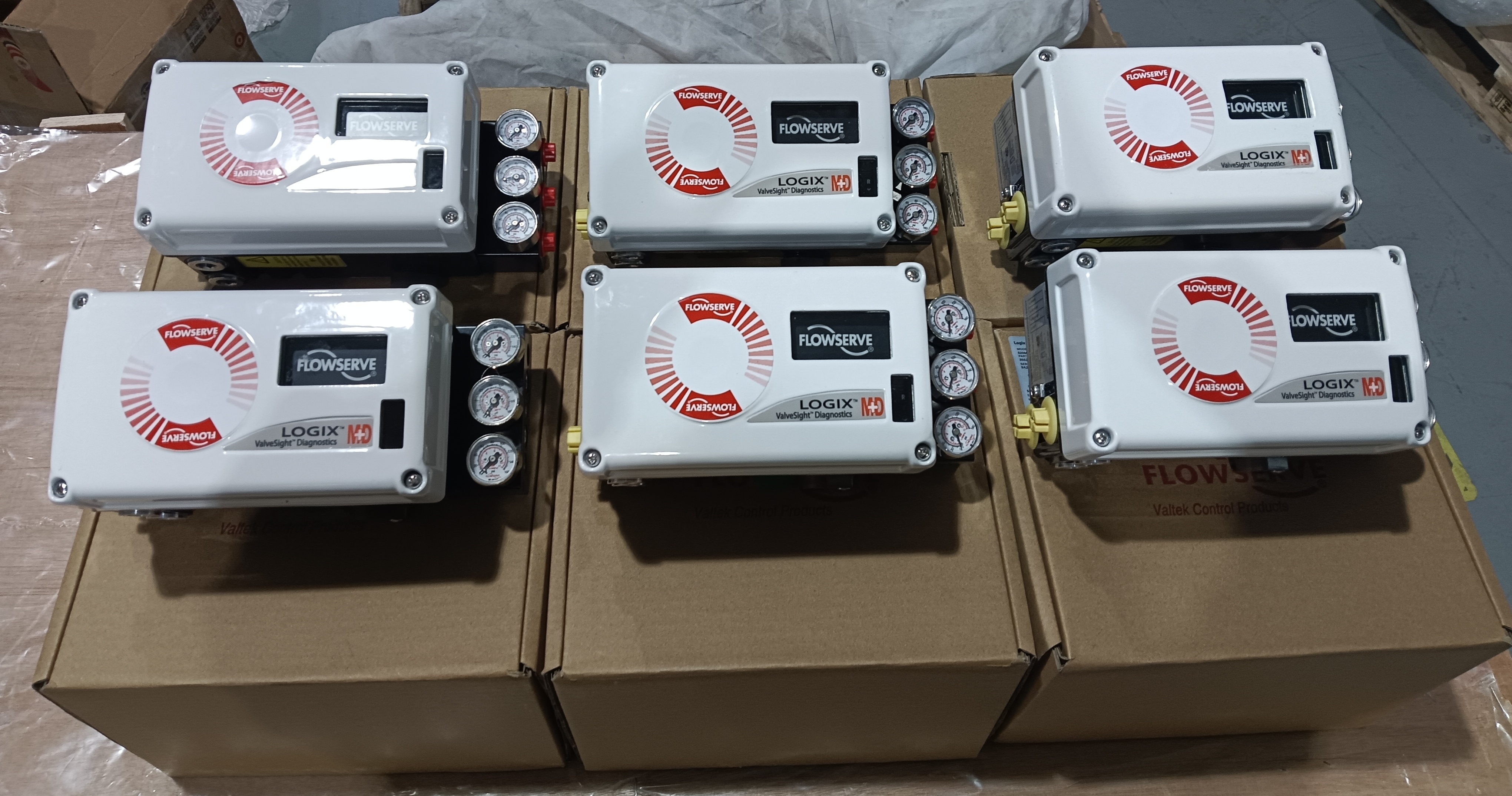

O Posicionador Digital de Válvula Flowserve Logix 520MD é um instrumento inteligente com comunicação HART, projetado para fornecer posicionamento preciso e estável para válvulas de controle pneumáticas. Ele aceita um sinal de comando de dois fios de 4-20 mA CC e produz uma saída pneumática proporcional que aciona o atuador, suportando configurações de válvulas de ação simples e dupla. O 520MD utiliza tecnologia piezo avançada e uma arquitetura de controle de dois estágios para alcançar resposta rápida, vedação estanque e sobreposição mínima. Seu algoritmo de ajuste de ganho multivariável permite que o posicionador lide com grandes mudanças de passo suavemente, ao mesmo tempo em que resolve ajustes de setpoint muito pequenos com alta precisão. Uma rotina de ajuste automático mede o comportamento do atuador e seleciona valores de ganho ideais, e um seletor de ganho permite que os usuários ajustem o desempenho quando necessário. A comunicação HART 5, 6 e 7 é suportada no loop de 4-20 mA, dando acesso a informações de status, configuração e diagnóstico. Como o 520MD é alimentado pelo loop e opera com apenas 3,6 mA, ele funciona com controladores e barreiras elétricas existentes.

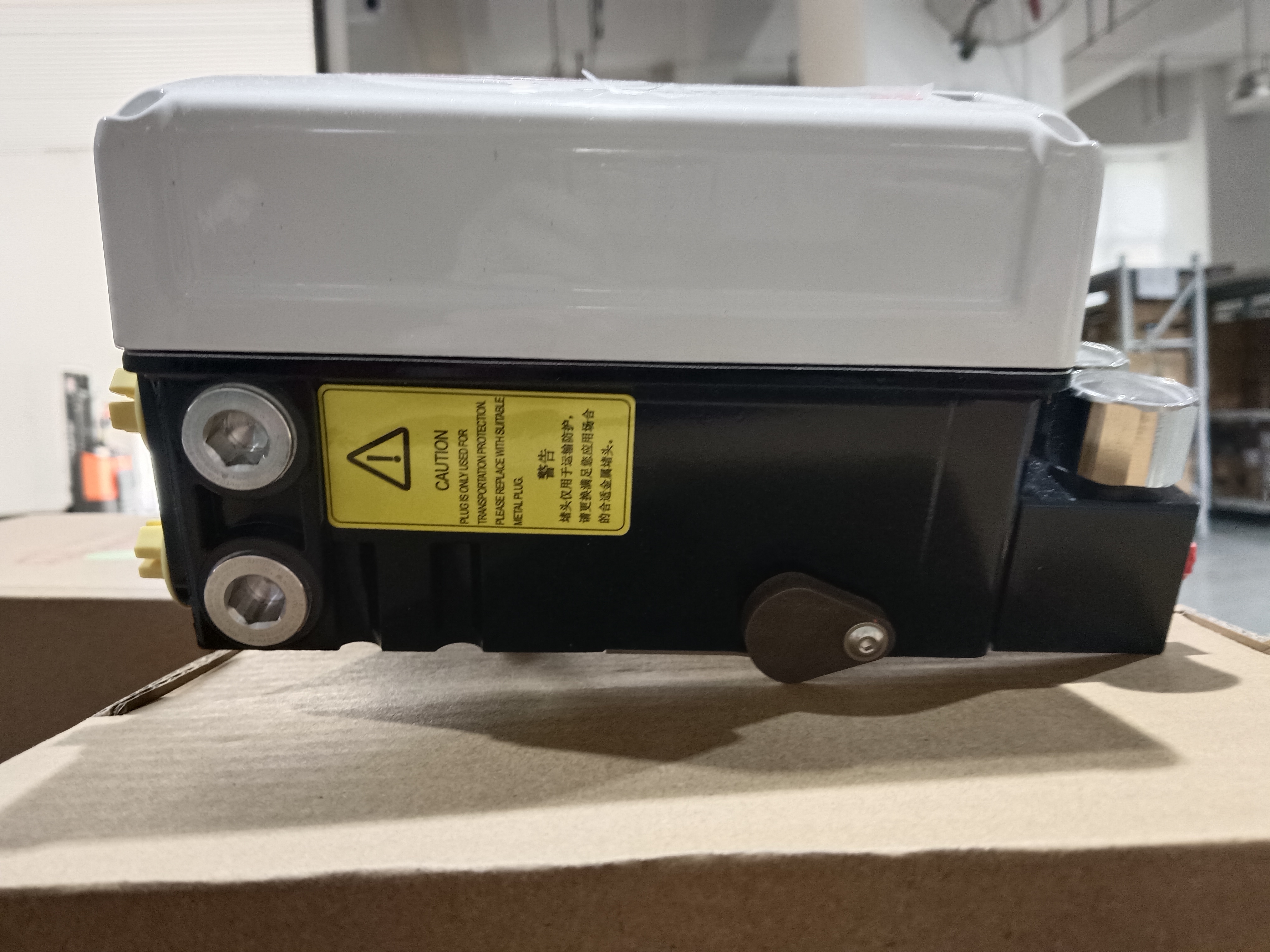

A carcaça é feita de alumínio e projetada para ambientes industriais severos, com uma faixa de temperatura operacional de -52°C a +85°C (-62°F a +185°F). Mais de 130 alarmes de aviso ajudam a identificar potenciais problemas na válvula, atuador e posicionador antes que causem tempo de inatividade. Quando combinado com o software ValveSight DTM, o 520MD fornece ferramentas de diagnóstico poderosas para solução rápida de problemas e manutenção preditiva. Ele é classificado como Intrinsicamente Seguro Classe 1 Divisão 1 Grupos A-D e Não Incendiativo Classe 1 Divisão 2 Grupos A-D, tornando-o adequado para instalação em áreas perigosas. O posicionador possui aprovações ATEX, IECEx, EUA e Canadá. Indústrias típicas incluem petróleo e gás, processamento químico, refino, geração de energia, tratamento de água e esgoto, e papel e celulose. O design modular compacto, opções de configuração local, comunicação digital e capacidade de diagnóstico tornam o 520MD uma escolha confiável para automação de válvulas e eficiência da planta.

Especificações Técnicas

Indústria de Aplicação

1. Processamento de petróleo e gás

2. Plantas químicas e petroquímicas

3. Geração de energia

4. Tratamento de água e esgoto

5. Fábricas de papel e celulose

6. Refino e regulação de pressão de dutos

7. Fabricação farmacêutica

8. Processamento de mineração e metais

Essas indústrias exigem posicionamento preciso da válvula, comunicação confiável e forte capacidade de diagnóstico para manter a eficiência e a segurança da produção. O 520MD é particularmente adequado para aplicações onde alta capacidade de ar e baixo consumo de ar são importantes, como controle automatizado de fluxo e pressão em válvulas industriais, automação de válvulas upstream e midstream de petróleo e gás, processos em batelada e contínuos químicos e petroquímicos, sistemas de vapor e utilidades em usinas de energia, e regulação de pressão de refino e dutos. A tecnologia piezo combinada com feedback de loop interno fornece controle de alto desempenho com consumo mínimo de ar. Com comunicação HART e software ValveSight, os operadores podem acessar dados de condição da válvula e alertas de diagnóstico sem entrar em áreas perigosas, melhorando a segurança e permitindo a manutenção preditiva.

Problemas Comuns

1. O posicionador não responde a comandos analógicos – verifique o loop de 4-20 mA quanto à continuidade, verifique se a fonte pode fornecer pelo menos 3,6 mA e confirme se a tensão do terminal atende à tensão de conformidade necessária.

2. A válvula não se move com a mudança de setpoint – verifique as conexões pneumáticas e a pressão de alimentação; confirme se o sinal de entrada correto está chegando ao instrumento e se a calibração foi concluída.

3. LED de status local não funcionando – verifique a fonte de alimentação e confirme se as conexões do terminal estão seguras.

4. Quick-Cal falha ao concluir – verifique o curso do atuador, a pressão de alimentação e a posição do feedback magnético; verifique se não há travamento mecânico.

5. Feedback de posição incorreto – verifique os pontos de atuação da chave de estado sólido e recalibre o posicionador usando a interface local ou o software ValveSight.

6. Vazamentos de ar ou queda de pressão – inspecione as conexões de suprimento de ar, o relé e a tubulação do atuador quanto a vazamentos; verifique se a pressão de alimentação é adequada e limpa.

7. Válvula travada ou solenóide travado – execute testes de diagnóstico via ValveSight para identificar atrito na montagem da válvula, problemas na mola do atuador ou problemas no eixo.

8. Atrito excessivo na montagem da válvula – realize análise de atrito de diagnóstico e compare com a linha de base; inspecione a condição da gaxeta e da haste.

9. Entrada de umidade na caixa – inspecione as vedações da tampa, os prensa-cabos e a caixa de terminais; verifique a integridade IP66 / NEMA 4X.

10. Comunicação HART intermitente – verifique a fiação do loop, blindagem, terminação e endereço do dispositivo HART; verifique a integração do DTM com o sistema de controle.

Modelos de Substituição

1. Flowserve Logix 3200MD

2. Flowserve Logix 3800MD

3. Flowserve Logix 510+

4. Fisher DVC6200

5. Fisher DVC2000

6. Série Neles ND9000

7. Série Samson TROVIS 3730

8. Masoneilan SVI II AP

9. Foxboro SRD911

10. Série Rotork YTC

Nota de seleção: verifique a compatibilidade da flange de montagem, a faixa de curso do atuador, o tipo de sinal de entrada, o protocolo de comunicação, a pressão de alimentação e a proteção da caixa antes de substituir os modelos. O 520MD é projetado para atuadores pneumáticos de ação simples ou dupla e compartilha uma carcaça e sistema de atuação comuns com outros modelos da série Logix 500, permitindo que a maioria dos acessórios opcionais seja usada em toda a família.
