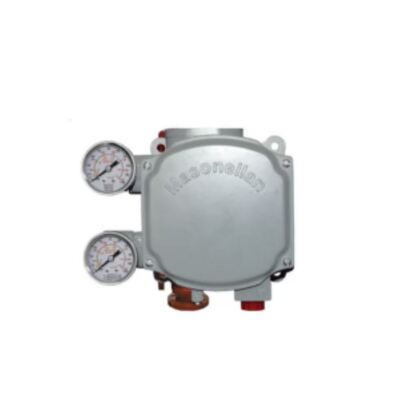

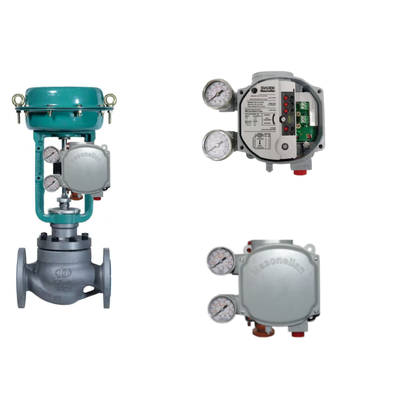

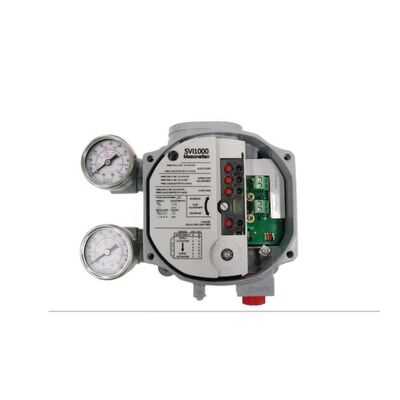

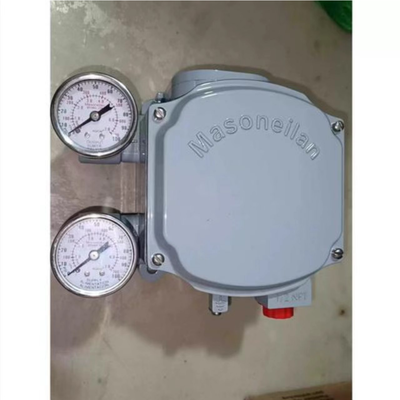

Masoneilan SVI1000 posicionador magnético de válvulas com interface local e caixa de liga de alumínio para controlo de válvulas

Visão geral do produto

O Masoneilan SVI1000 Digital Valve Positioner é um instrumento compacto de comunicação HART, com função de loop, projetado para válvulas de controle pneumáticas de ação única.Ele recebe um sinal de controle de 4-20 mA DC e o converte em uma saída pneumática proporcional para acionar o atuador da válvula, proporcionando posicionamento de válvulas preciso e sensível para controle contínuo e de lote do processo.O SVI1000 utiliza uma comprovada tecnologia de detecção de posição magnética sem contato que elimina o desgaste mecânico e simplifica a instalação em qualquer atuador com NAMURA sua interface local fácil de usar com operação "um botão = uma função" permite uma rápida configuração e calibração,com a maioria das válvulas de controlo prontas para funcionar em menos de cinco minutosO instrumento suporta a comunicação HART revisão 5 ou revisão 7, campo selecionável, permitindo o acesso remoto aos dados de condição da válvula e alertas de diagnóstico. Os interruptores de estado sólido embutidos fornecem feedback sobre a posição da válvula sem hardware adicional. A função de ajuste automático determina os parâmetros de controle de posição da válvula ótimos,assegurar um desempenho consistente entre os diferentes tipos de atuadoresComo o SVI1000 é alimentado por circuito sem necessidade de energia externa, a instalação é simplificada e os custos de fiação são reduzidos..

O gabinete é construído a partir de alumínio com baixo teor de cobre com um revestimento de poliuretano cinza sobre um primer epóxi, proporcionando proteção IP66 e NEMA 4X contra poeira, entrada de água,e atmosferas corrosivasA faixa de temperatura de funcionamento é de -40 a +85°C (-40 a +185°F), com umidade relativa de 10% a 95%, não condensanteA gama de pressão de abastecimento é de 20 a 100 psi (1,4 a 7 bar) e o abastecimento de ar deve ser seco, ar filtrado de 5 micrões por ISA S7.3O SVI1000 possui um portfólio de certificações abrangente, incluindo ATEX, FM, IEC, CSA e CE, com aprovações intrinsecamente seguras e não incandescentes (energia limitada) para uso em áreas perigosasÉ amplamente utilizado na geração de energia, refinação, petroquímica, petróleo e gás, tratamento de água e controle geral de processos industriais.O sensor de viagem sem contacto permite um posicionamento preciso e uma operação sem manutenção.e o posicionador pode ser integrado com os principais sistemas de controlo através de tecnologias HART eDDL e FDT-DTMA combinação de tamanho compacto, configuração local, comunicação digital,e baixos requisitos de manutenção torna o SVI1000 uma escolha prática e confiável para automação de válvulas e eficiência da planta.

Especificações técnicas

Indústria de aplicações

1. Geração de energia

2. Refinaria de petróleo e gás

3. Processamento petroquímico

4. Água e gás a meio e a montante

5. Tratamento de águas e águas residuais

6. Processamento químico

7. Fabricações de celulose e papel

8. Controle geral dos processos industriais

Essas indústrias exigem posicionamento preciso das válvulas, comunicação confiável e operação de baixa manutenção para manter a eficiência e segurança da produção.O SVI1000 é particularmente adequado para aplicações em que o tamanho compacto, a configuração local simples e a colocação em serviço rápida são importantes, tais como pacotes montados em deslizamento e adaptações de posicionadores eletro-pneumáticos mais antigosO sistema de retroalimentação magnética sem contacto reduz a complexidade de montagem e é ideal para atuadores pneumáticos de acção única com montagem NAMUR.Os operadores podem aceder aos dados sobre a condição das válvulas e aos alertas de diagnóstico sem entrarem em zonas de risco., melhorando a segurança e reduzindo a exposição a ambientes perigosos.

Problemas comuns

1. O posicionador não responde ao sinal de entrada verifique a continuidade do circuito de 4-20 mA, verifique se a fonte pode fornecer 20 mA e confirme que a tensão terminal é de pelo menos 9 VDC a 20 mA.

2. A válvula não acelera com a alteração do ponto de regulação verificar as ligações pneumáticas e a pressão de alimentação; confirmar que o sinal de entrada está a atingir o instrumento.

3. Display LED local não funcionando ️ verificar a fonte de alimentação e verificar se as conexões terminais estão seguras.

4. Se o ajuste automático não for concluído, verifique se o movimento do atuador, a pressão de alimentação e o feedback magnético estão corretamente posicionados; verifique se não há ligação mecânica.

5. Informações de retroalimentação de posição incorretas

6. Fugas de ar ou queda de pressão: inspeccionar as ligações de alimentação de ar, o relé e os tubos do atuador para detectar fugas; verificar se a pressão de alimentação é adequada e limpa.

7. Válvula bloqueada ou solenoide bloqueado ️ executar testes de diagnóstico para identificar o atrito do conjunto da válvula, problemas de mola do atuador ou problemas do eixo.

8. Excesso de atrito no conjunto da válvula  Análise de atrito de diagnóstico e comparação com a linha de base; inspecção do estado da embalagem e do caule.

9. A entrada de umidade no gabinete inspecionar as vedações da tampa, as glândulas dos cabos e a caixa terminal; verificar a integridade IP66 / NEMA 4X.

10. Intermitente de comunicação HART check loop wiring, blindagem, terminação e endereço do dispositivo HART.

Modelos de substituição

1. Masoneilan SVI II

2. Masoneilan SVI3

3. Masoneilan SVI FF (FUNDAÇÃO Fieldbus)

4. Fisher DVC2000

5. Fisher DVC6200

6. Série Neles ND9000

7. Samson TROVIS série 3730

8. Flowserve Logix 520MD

9. Foxboro SRD911

10. Série YTC do rotor

Nota de seleção: verificar a compatibilidade da flange de montagem, a autonomia do atuador, o tipo de sinal de entrada, o protocolo de comunicação, a pressão de alimentação e a proteção do gabinete antes de substituir os modelos.O SVI1000 é projetado para atuadores pneumáticos de ação única e pode servir como substituto direto para posicionadores eletro-pneumáticos mais antigos.
