HART 5 / HART 7 Posicionador digital de válvulas com IP66 e entrada de 4-20 mA para controle de processo

Visão geral do produto

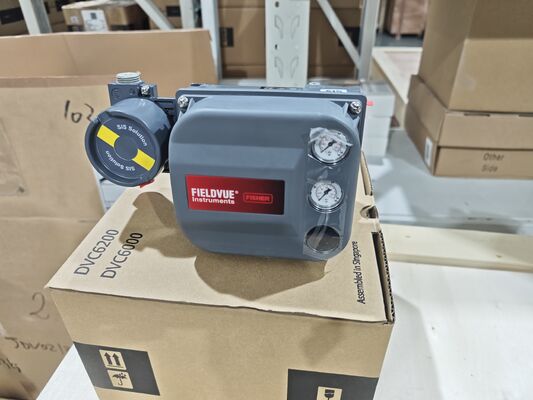

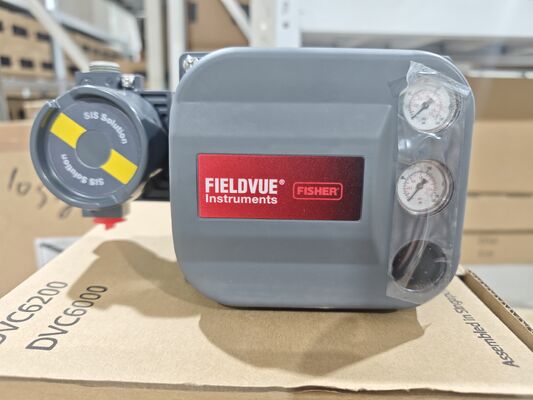

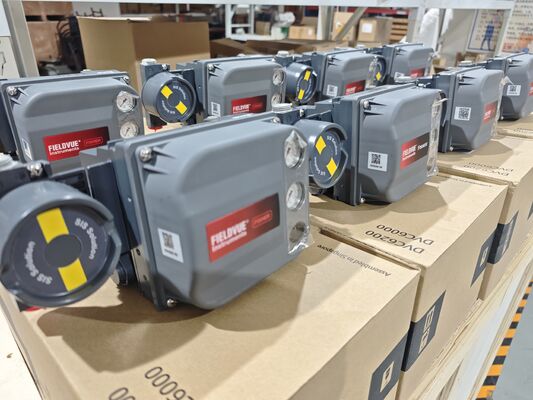

O pacote do posicionador de válvula digital Fisher DVC6200 é fornecido como uma solução totalmente pré-montada e pré-testada na fábrica para controle preciso de válvulas em indústrias de processo. Ele combina o posicionador de válvula digital, hardware de montagem, conexões de terminal e configurações verificadas por calibração em um pacote completo que reduz significativamente o tempo de comissionamento no local e elimina a necessidade de combinar separadamente o posicionador, o atuador e os componentes de feedback. O DVC6200 converte um sinal de entrada analógico de 4-20 mA DC em uma pressão de saída pneumática para acionar o atuador e usa o protocolo de comunicação HART 5 ou HART 7 para permitir acesso remoto aos dados de condição da válvula de qualquer ponto ao longo do circuito. O sistema de feedback de alto desempenho e sem articulação elimina o contato físico entre a haste da válvula e o posicionador, o que significa que não há peças de desgaste e o ciclo de vida do conjunto é maximizado. O posicionador suporta modos de controle de aceleração e controle liga/desliga e é compatível com atuadores lineares de haste deslizante com deslocamento nominal entre 6,35 mm e 606 mm, bem como atuadores rotativos de um quarto de volta com deslocamento nominal entre 45° e 180°. O instrumento também fornece feedback de posição por meio de um transmissor de posição integral de 4-20 mA ou de uma chave discreta, dependendo da configuração. Como a unidade chega calibrada e testada de fábrica, os usuários recebem um pacote de posicionador coordenado que reduz erros de fiação e encurta o tempo de inicialização.

O gabinete foi projetado para ambientes industriais agressivos, com classificação de proteção Tipo 4X e IP66 que resiste à poeira, entrada de água e atmosferas corrosivas. A faixa de temperatura ambiente operacional é de -40 a +85°C, com uma opção de temperatura extrema disponível até -52°C para instrumentos que utilizam elastômeros de fluorossilicone. A pressão de alimentação pode variar de um mínimo recomendado de 0,3 bar acima do requisito do atuador até um máximo de 10,0 bar (145 psig), e o consumo de ar em estado estacionário com o relé de sangramento baixo é inferior a 0,056 Nm³/h a uma pressão de alimentação de 1,4 bar. O DVC6200 possui um conjunto abrangente de certificações, incluindo CSA, FM, ATEX, IECEx e aprovações marítimas do Lloyd's Register, Bureau Veritas, DNV e ABS. O posicionador suporta ar, gás natural e nitrogênio como meio de fornecimento e é amplamente utilizado nas indústrias de petróleo e gás, processamento químico, geração de energia, tratamento de água, papel e celulose, mineração, alimentos e bebidas e farmacêutica. A combinação de comunicação digital, capacidade de autodiagnóstico, construção vedada e montagem flexível torna este pacote uma escolha confiável para automação de válvulas de longo prazo e operação de plantas com baixa manutenção.

Especificações Técnicas

Modelo: DVC6200
Tipo de produto: Pacote de posicionador de válvula digital
Sinal de entrada: 4-20 mA CC, nominal; faixa dividida disponível
Protocolo de comunicação: HART 5 / HART 7
Tensão Mínima: 9,5 VDC para controle analógico; 10 VCC para comunicação HART
Pressão máxima de saída: 145 psig (10,0 bar)
Meio de Fornecimento: Ar / Gás Natural / Nitrogênio
Consumo de ar: Menos de 0,056 Nm³/h a 1,4 bar (20 psig)
Proteção do gabinete: Tipo 4X / IP66
Temperatura ambiente: -40 a +85°C (-40 a +185°F)
Opção de temperatura extrema: -52 a +85°C com elastômeros de fluorossilicone
Tipo de montagem: montado integralmente
Padrão de montagem: IEC 60534-6-1 / IEC 60534-6-2 / VDI/VDE 3845 / NAMUR

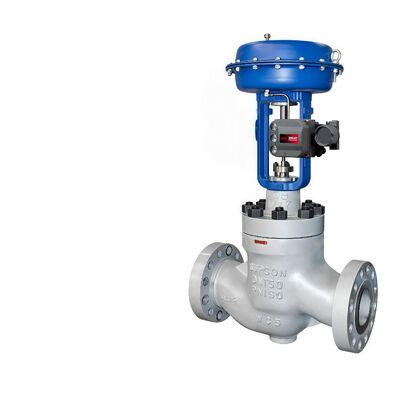

Compatibilidade do Atuador: Haste Deslizante Linear (curso de 6,35-606 mm); Rotativo de um quarto de volta (45°-180°)
Feedback de posição: transmissor integral 4-20 mA/interruptor discreto
Diagnóstico: Sim, diagnóstico de desempenho FIELDVUE

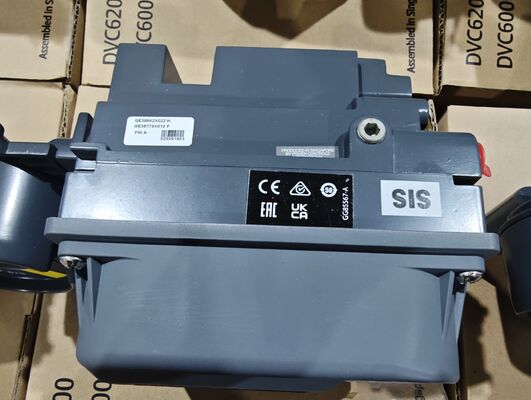

Certificações: CSA / FM / ATEX / IECEx / Aprovações Marinhas
Material da carcaça: Liga de alumínio (padrão) / Aço inoxidável (opcional)
Peso: 3,5 kg/7,7 lbs (alumínio); 8,6 kg/19 libras (aço inoxidável)

Indústria de aplicações

Processamento de petróleo e gás

Plantas químicas e petroquímicas

Geração de energia e usinas de ciclo combinado

Tratamento de água e águas residuais

Fábricas de celulose e papel

Mineração e processamento de metais

Produção de alimentos e bebidas

Fabricação farmacêutica

Essas indústrias exigem controle preciso de válvulas, comunicação remota confiável e capacidade de diagnóstico on-line. O DVC6200 é particularmente adequado para aplicações que envolvem serviços de amônia líquida, sistemas de água de resfriamento de óleo lubrificante de geradores e instalações de processamento de gás onde a confiabilidade da válvula impacta diretamente o tempo de atividade da produção. A opção de carcaça de aço inoxidável resiste às atmosferas corrosivas frequentemente encontradas em fábricas de produtos químicos, fábricas de papel e celulose e instalações offshore de petróleo e gás. Com a comunicação HART, os operadores podem acessar dados sobre a condição da válvula sem entrar em áreas perigosas, melhorando a segurança e reduzindo a exposição a ambientes perigosos.

Problemas comuns

O instrumento não se comunica – verifique a fonte de alimentação nos terminais do dispositivo e verifique se o requisito de tensão mínima de 9,5 VCC para controle analógico ou 10 VCC para comunicação HART é atendido.

A válvula não percorre de 0 a 100% com alteração do setpoint – verifique as conexões pneumáticas e a pressão de alimentação; confirme se o bloco de saída correto (AO ou DO) está configurado em Feature Select.

O ponto de ajuste do bloco transdutor não está sendo atualizado do bloco AO – altere o modo do bloco transdutor para Auto e confirme se o bloco AO está ativo.

A leitura da entrada analógica não corresponde à corrente real – verifique a tensão do terminal, a polaridade da fiação e a resistência do circuito.

Válvula presa ou solenóide preso – execute testes de diagnóstico do ValveLink para identificar atrito no conjunto da válvula, mola do atuador quebrada ou eixo da válvula/atuador quebrado.

Fornecimento de ar baixo ou alto ou queda de pressão – inspecione o regulador de fornecimento de ar, verifique se há vazamentos de ar externos no diafragma ou na tubulação do atuador e verifique se a pressão de fornecimento está pelo menos 0,3 bar acima do requisito máximo do atuador.

Atrito excessivo no conjunto da válvula – realize testes de diagnóstico para quantificar o atrito e comparar com a linha de base; inspecione a condição da gaxeta e da haste.

Feedback de posição incorreto – recalibre o transmissor de posição integral de 4-20 mA ou verifique a atuação da chave limitadora.

Entrada de umidade na caixa de terminais – inspecione as vedações do gabinete, os prensa-cabos e os parafusos da tampa; verifique a integridade IP66.

Queda de comunicação no circuito HART – verifique a fiação do circuito, a blindagem, a terminação e o endereço do dispositivo HART.

Modelos de substituição

Fisher DVC6200 HC (alta capacidade)

Fisher DVC6200 SIS (Sistema Instrumentado de Segurança)

Fisher DVC6200p (PROFIBUS PA)

Fisher DVC6200f (FOUNDATION Fieldbus)

Posicionador de válvula digital Fisher DVC2000

Série Neles ND9000 (ND9103 / ND9106 / ND9203 / ND9206)

Série Samson TROVIS 3730 (3730-1/2/3/4)

Sansão 3725/4763

Série Masoneilan SVI II (SVI2 / SVI3 / SVI1000)

Flowserve Logix 520MD/3200MD

Nota de seleção: verifique a compatibilidade do flange de montagem, a faixa de deslocamento do atuador, o tipo de sinal de entrada, o protocolo de comunicação, a pressão de alimentação e a proteção do gabinete antes de substituir os modelos. O DVC6200 foi projetado para instalação fácil de retrofit na maioria dos atuadores pneumáticos Fisher e não-Fisher, e o design modular permite que componentes de trabalho críticos sejam substituídos sem remover a fiação de campo ou a tubulação pneumática.
