Visão Geral do Produto

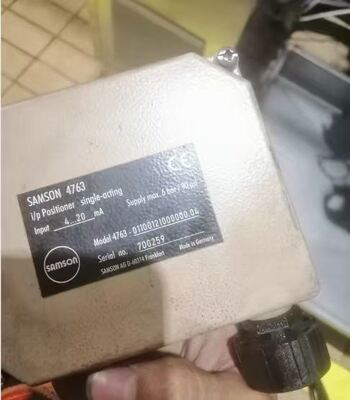

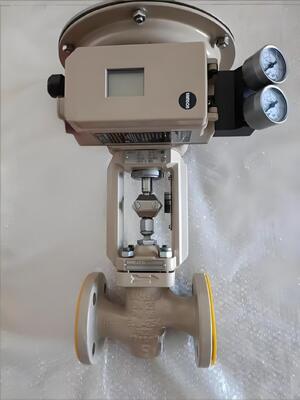

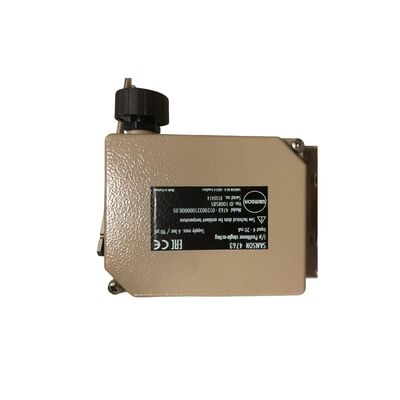

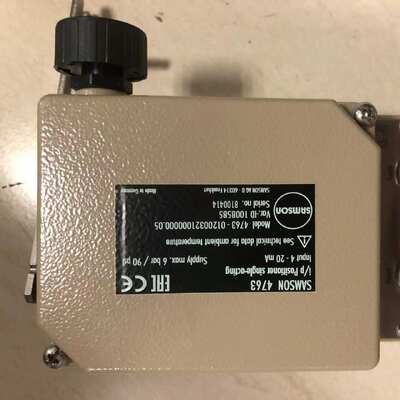

O Samson 4763 é um posicionador eletropneumático compacto destinado à montagem em válvulas de controle pneumáticas. É um instrumento de ação simples que compara o sinal de entrada do sistema de controle com a posição real da haste da válvula e, em seguida, envia uma pressão pneumática correspondente para o atuador. A carcaça é de alumínio fundido sob pressão, e a unidade pode ser montada em qualquer orientação sem ser afetada por vibrações mecânicas. A direção de operação pode ser invertida em campo. A banda proporcional ajustável e a capacidade de saída de ar permitem o ajuste fino para aplicações específicas. O 4763 aceita uma entrada elétrica de 4-20mA ou 1-5mA. Ele usa um sistema de flapper-nozzle de equilíbrio de força. Manômetros opcionais permitem o monitoramento da pressão de suprimento de ar e do sinal.
Especificações Técnicas
| Parâmetro | Especificação |
|---|---|
| Marca | Samson |
| Protocolo de Comunicação | HART (opcional) |
| Sinal de Entrada | 4(0) a 20 mA; 1 a 5 mA |
| Interface de Dados | Com fio |
| Diagnóstico | Sem diagnóstico de válvula (padrão) |
| Pressão de Suprimento | 1,4 a 6 bar (20 a 90 psi) |
| Tipo de Montagem | Atuador linear, ação simples; Rotativo (via acessório) |
| Curso Nominal | 7,5 a 90 mm |
| Ângulo de Abertura | Até 90° |
| Temperatura de Operação | -20 a +80°C |
| Proteção do Invólucro | IP 54 |
| Material da Carcaça | Alumínio fundido sob pressão |
| Conexões de Ar | G 1/4 |
| Sensibilidade | <0,1% |
| Histerese | <0,5% |
| Proteção contra Explosão | Tipo 4763-0: Sem; Tipo 4763-1: ATEX Ex ia IIC T6; Tipo 4763-8: EEx nA |
| Certificações | ATEX, IECEx (dependendo da versão) |
| Software de Comunicação | Não aplicável |
Indústria de Aplicação
O Samson 4763 é utilizado em processamento químico e petroquímico, geração de energia, papel e celulose e automação industrial geral. É adequado para serviço de estrangulamento e aplicações que exigem posicionamento preciso da válvula. O design compacto e a resistência à vibração o tornam adequado para ambientes de processo exigentes.
Problemas Comuns
O posicionador não responde ao sinal de entrada: Verifique se a pressão de suprimento está dentro de 1,4~6 bar. Verifique se as conexões pneumáticas estão seguras. Verifique se o conjunto do bico não está obstruído.
A posição da válvula não corresponde ao sinal de entrada: Verifique a configuração da banda proporcional (banda P). Verifique se a direção de operação (direta ou reversa) está corretamente definida. Recalibre o ponto zero.
Operação errática ou oscilação: Inspecione vazamentos de ar em tubulações e conexões. Verifique se há atrito excessivo na gaxeta da válvula ou no atuador. Verifique se a configuração da capacidade de saída de ar é apropriada.
Erro de calibração do ponto zero: O ponto zero está fora da faixa. Verifique a montagem e reajuste o ponto zero.
Baixa pressão de suprimento: Verifique se a pressão de suprimento atende ao requisito mínimo de 1,4 bar. Verifique o regulador de suprimento de ar.
Modelos de Substituição
O Samson 4763 será descontinuado em um futuro próximo. A substituição direta é o TROVIS 3730-1, que é o posicionador inteligente de próxima geração com comunicação HART e recursos aprimorados. O Tipo 3767 também está disponível como alternativa. O 4763 é um predecessor da série 3730 e compartilha compatibilidade de montagem semelhante. Para alternativas de outros fornecedores, verifique a montagem do atuador, a faixa de curso e o protocolo de comunicação antes de fazer o pedido.
