Visão Geral do Produto

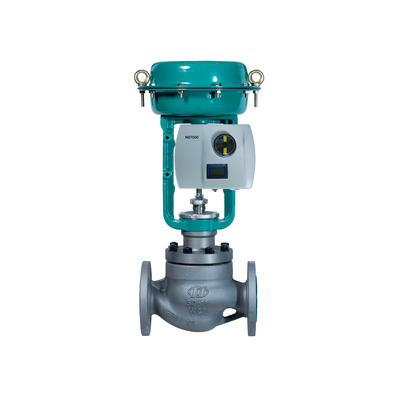

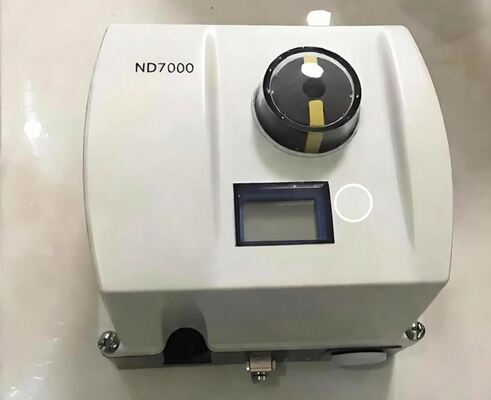

O Neles ND7000 é um controlador de válvula inteligente baseado em microcontrolador que oferece controle preciso e confiável de atuadores pneumáticos. Ele é alimentado por um loop de 4-20mA e compara continuamente o sinal de comando de entrada com a posição real da válvula, ajustando o atuador de acordo. O ND7000 funciona com praticamente todos os atuadores de válvula de controle e em todas as áreas industriais.
A unidade utiliza medição de posição de válvula sem contato, eliminando o desgaste mecânico no caminho de feedback. O mesmo dispositivo lida com válvulas rotativas e lineares, além de atuadores de ação simples e dupla. A comissionamento é simples com a Interface de Usuário Local (LUI) ou configuração remota DTM/EDD. Um recurso de calibração de 1 ponto permite a instalação em válvulas em serviço sem interrupção do processo.
O ND7000 é certificado SIL 2 pela TÜV de acordo com a IEC 61508. Ele possui autodiagnóstico, incluindo tendência de desvio, contadores e testes offline estendidos. O dispositivo é construído para condições ambientais adversas com um design modular robusto, excelentes características de temperatura e tolerância a vibrações e impactos.
Especificações Técnicas
| Parâmetro | Especificação |
|---|---|
| Marca | Neles |
| Protocolo de Comunicação | HART |
| Sinal de Entrada | 4-20mA |
| Interface de Dados | Com Fio |
| Diagnóstico | Autodiagnóstico; Tendência de Desvio; Contadores; Testes Offline Estendidos |
| Pressão de Alimentação | 1.4~8 bar (20~115 psig) |
| Tipo de Montagem | Válvulas Rotativas e Lineares; Atuadores de Ação Simples e Dupla |
| Temperatura de Operação | -40°C~+85°C, padrão; -53°C~+85°C, versão ártica |
| Proteção do Invólucro | IP66 / NEMA 4X |
| Material da Carcaça | Liga de alumínio anodizado |
| Conexões de Ar | G 1/4 |
| Certificações | SIL 2 (TÜV, IEC 61508); ATEX, IECEx, INMETRO |
| Software de Comunicação | FDT/DTM; EDD |
Indústria de Aplicação
O Neles ND7000 é usado em petróleo e gás, processamento químico, geração de energia, mineração e automação industrial geral. O dispositivo pode ser integrado com todos os principais sistemas DCS e suporta kits de montagem para quaisquer atuadores de terceiros. É totalmente compatível com sistemas e equipamentos de diferentes fabricantes.
Problemas Comuns
Uma mudança no setpoint de posição da válvula não afetará a posição do atuador: Verifique a pressão de alimentação (pode estar muito baixa), travamento da válvula solenoide, parâmetros de configuração incorretos, atuador ou válvula travados, fios de sinal conectados incorretamente ou calibração não realizada.
O atuador vai para a posição final com uma pequena mudança no sinal de entrada: Tubos entre o controlador e o atuador estão incorretos. Verifique as configurações de parâmetro PFA e ROT.
Posicionamento impreciso: Válvula solenoide suja, carga do atuador muito alta, pressão de alimentação muito baixa, sensores de solenoide ou de pressão defeituosos, ou vazamento do atuador.
Overshooting ou posicionamento muito lento: Altere o valor PERF, válvula solenoide suja, tubo de ar de alimentação muito pequeno ou filtro de ar de alimentação sujo.
Modelos de Substituição
O Neles ND7000 é uma plataforma madura de controlador de válvula inteligente. A série ND9000 é a atualização de próxima geração com diagnósticos aprimorados e opções de fieldbus. O ND7000 serve como substituto direto para posicionadores legados NE700/NP700. Para alternativas de fornecedores cruzados, verifique a montagem do atuador, a faixa de curso e o protocolo de comunicação antes de fazer o pedido.
