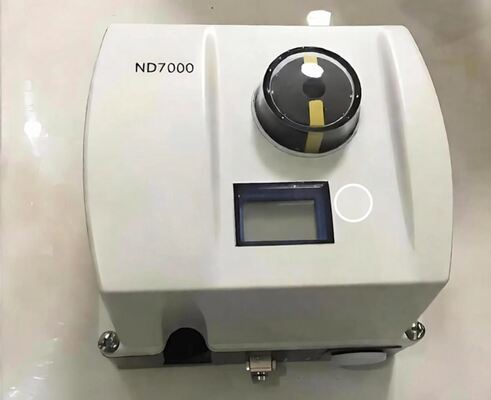

Visão geral do produto
O Neles ND7000 é um controlador de válvula inteligente baseado em microcontrolador projetado para controle preciso e confiável do atuador pneumático.Compara continuamente o sinal de comando de entrada com a posição real da válvula e ajusta o atuador em conformidade.O ND7000 é compatível com praticamente todos os atuadores de válvulas de controlo e todas as áreas industriais.
A unidade utiliza a medição de posição da válvula sem contacto, eliminando o desgaste mecânico no caminho de feedback.com um comprimento de ligação superior a 50 mm,O comissionamento é simples utilizando a interface de utilizador local (LUI) ou a configuração remota DTM/EDD.Uma característica de calibração de 1 ponto permite a instalação em válvulas em serviço sem interrupção do processo.
O ND7000 é SIL 2 certificado pela TÜV de acordo com a IEC 61508 e possui autodiagnóstico, incluindo tendência de desvio, contadores e testes off-line estendidos.O dispositivo é projetado para condições ambientais adversas com um design modular robusto, excelentes características de temperatura e tolerância a vibrações e impactos.
Especificações técnicas
| Parâmetro | Especificações |
|---|---|
| Marca | Neles |
| Protocolo de comunicação | HART |
| Sinais de entrada | 4-20mA |
| Interface de dados | Com fio |
| Diagnóstico | Autodiagnóstico; Tendência de desvio; Contadores; Testes extensos off-line |
| Pressão de abastecimento | 1.4~8 bar (20~115 psig) |

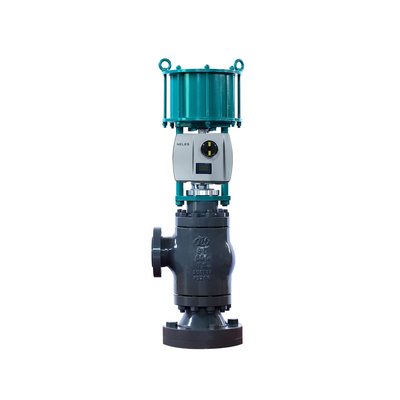

| Tipo de montagem | Valvas rotativas e lineares; atuadores de ação única e de ação dupla |
| Temperatura de funcionamento | -40°C~+85°C, padrão; -53°C~+85°C, versão ártica |
| Proteção do recinto | IP66 / NEMA 4X |
| Material de habitação | Alumínio anodizado |
| Conexões aéreas | G 1/4 |
| Certificações | SIL 2 (TÜV, IEC 61508); ATEX, IECEx, INMETRO |
| Software de comunicação | FDT/DTM; EDD |
Indústria de aplicações
O Neles ND7000 é usado em petróleo e gás, processamento químico, geração de energia, mineração e automação industrial geral.O dispositivo pode ser integrado com todos os principais sistemas DCS e suporta kits de montagem para quaisquer atuadores de terceirosÉ totalmente compatível com os sistemas e equipamentos de diferentes fabricantes.
Problemas comuns
Uma alteração no ponto de fixação da posição da válvula não afetará a posição do atuador: Verificar a pressão de alimentação (pode ser demasiado baixa), a aderência da válvula de bobina, os parâmetros de configuração incorretos, o actuador ou a válvula bloqueados, os fios de sinal incorrectamente ligados ou a não realização da calibração.
Actuador vai para a posição final com pequena mudança de sinal de entrada: Os tubos entre o controlador e o atuador estão incorretos.
Posicionamento incorreto: válvula da bobina suja, carga excessiva do atuador, pressão de alimentação demasiado baixa, defeito dos sensores de bobina ou pressão ou vazamento do atuador.
Superposição ou posicionamento demasiado lento: Alteração do valor PERF, válvula de bobina suja, tubo de ar de abastecimento demasiado pequeno ou filtro de ar de abastecimento sujo.
Modelos de substituição
A série ND9000 é a atualização de próxima geração com diagnósticos aprimorados e opções de bus de campo.O ND7000 serve como substituto direto para os posicionadores NE700/NP700 legadosPara alternativas entre fornecedores, verifique a montagem do atuador, o alcance de viagem e o protocolo de comunicação antes de encomendar.
