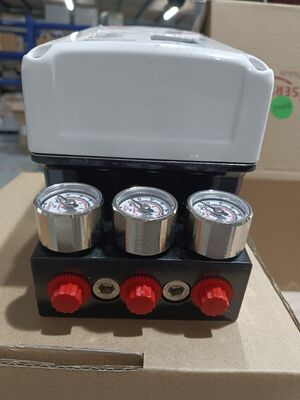

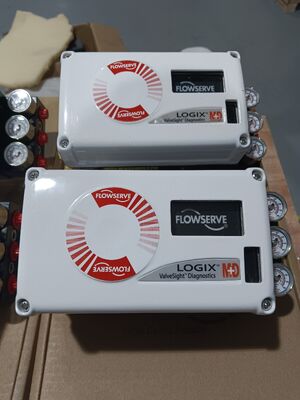

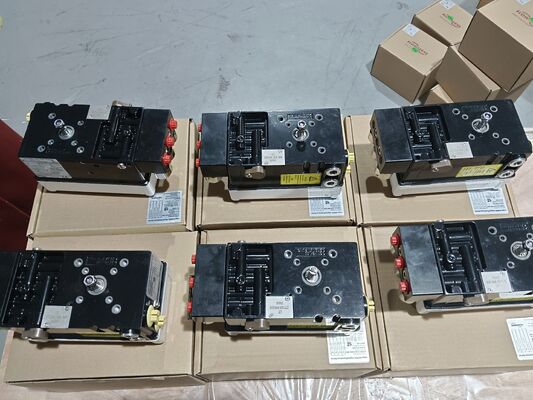

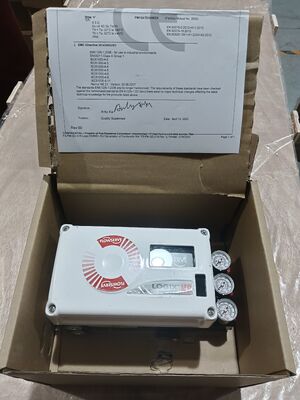

Visão geral do produto
O Flowserve Logix 520MD é um posicionador de válvula digital de alto desempenho que se comunica via HART.Ele leva um sinal de controle de dois fios 4-20mA e fornece uma saída pneumática proporcional para acionar um atuador de válvulaA unidade é alimentada exclusivamente pelo circuito de 4-20 mA e manipula actuadores de acção única, tanto em configurações lineares como rotativas.
O posicionador usa um algoritmo de ajuste de ganho de múltiplas variáveis que permite grandes mudanças de passo com um excesso mínimo, preservando uma alta resolução para mudanças de passo muito pequenas.Uma rotina de sintonização automática ciclos do atuador para produzir uma resposta medida e seleciona automaticamente valores de ganho que otimizam o desempenho do atuadorUm selector de modificador de ganho permite refinar ainda mais o ganho calculado.e o software ValveSight fornece funcionalidades de diagnóstico padrão.
O projeto oferece calibração rápida, fácil e precisa com autocalibração e seleção de ganho ajustável.e o projeto de controlo em dois estágios proporciona tempos de resposta mais rápidos e um controlo mais rigorosoA unidade suporta HART 5, 6 e 7 e está indicada para utilização em zonas perigosas.
Especificações técnicas
| Parâmetro | Especificações |
|---|---|
| Marca | Serviço de fluxo |
| Protocolo de comunicação | HART 5, 6 e 7 |
| Sinais de entrada | 4-20mA (HART), de dois fios |
| Interface de dados | Com fio |
| Diagnóstico | Funcionalidade padrão de diagnóstico através do software ValveSight |
| Pressão de abastecimento | 1.5 a 6.0 bar (22 a 87 psig) |
| Sinais de saída | Pneumático (0 a 100% da pressão de abastecimento de ar) |
| Linearidade | < ± 1,0% típico |
| Repetitividade | < 0,2% |
| Deadband | < 0,2% |
| Tipo de montagem | Outros aparelhos e aparelhos de ar condicionado |
| Temperatura de funcionamento | -40°C a +80°C (-40°F a +178°F) |
| Classificação do recinto | IP66 / NEMA 4X |
| Material de habitação | Alumínio industrial |
| Peso | Aproximadamente 3,5 kg. |
| Corrente de funcionamento mínima | 3.6 mA (sem AO); 3.83 mA (com AO) |
| Fornecimento de tensão (máximo) | 30 VDC |
| Consumo de ar (estado estacionário) | 00,08 Nm3/h @ 1,5 bar a 0,12 Nm3/h @ 6,0 bar |
| Capacidade de fluxo de saída | Até 7,0 Nm3/h @ 6,0 bar |
| Certificações | ATEX, FM, CSA, SIL 2 |
| Intrinsecamente seguro | Classe I Divisão 1 Grupos A-D |
| Não incandescentes | Classe I Divisão 2 Grupos A-D |
Indústria de aplicações

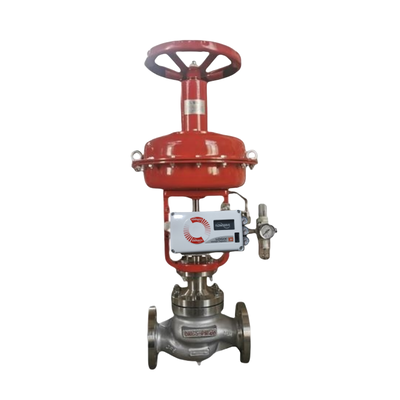

O Flowserve Logix 520MD é usado em petróleo e gás, processamento químico, geração de energia, tratamento de água e indústrias farmacêuticas.posicionamento da válvula do reatorA sua classificação de área perigosa certificada torna-o adequado para ambientes de processo exigentes.
Problemas comuns
Não piscar de LEDVerificar que a corrente de alimentação é de, pelo menos, 3,6 mA e verificar a polaridade.
Comunicações erráticasVerifique se a largura de banda da fonte atual está limitada a 25Hz Verifique o comprimento e a impedância do cabo Use uma barreira de segurança intrínseca compatível
A unidade não responde aos comandos analógicosA unidade está no modo de comando digital ou ocorreu um erro de calibração.
Indicação de posição da válvula não conforme esperadoSensor de posição não montado a 180 graus, curso não calibrado ou MPC ativo. Sensor de reposição. Curso de calibração.
Posição conduzida totalmente aberta ou fechadaNão calibrado, circuito interno do sensor Hall não ligado, ajuste de ação de ar errado ou tubulação invertida.
É necessária uma calibração do atrito: Não foi realizada nenhuma calibração de atrito desde a redefinição de fábrica.
Modelos de substituição
A série Flowserve Logix 520MD é uma plataforma de posicionamento digital madura.Para instalações mais recentes, o Logix 3200MD e o Logix 3800MD são modelos alternativos da mesma família de produtos.e protocolo de comunicação antes de encomendar.
