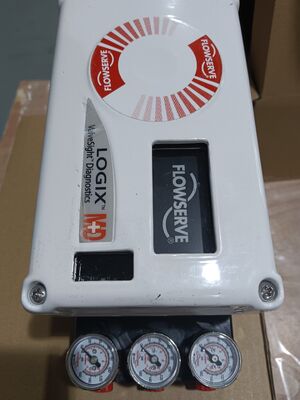

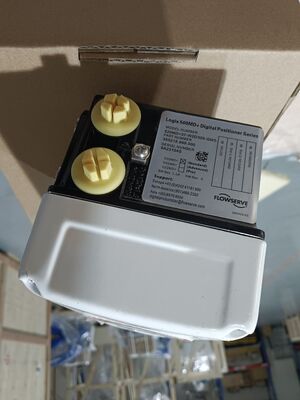

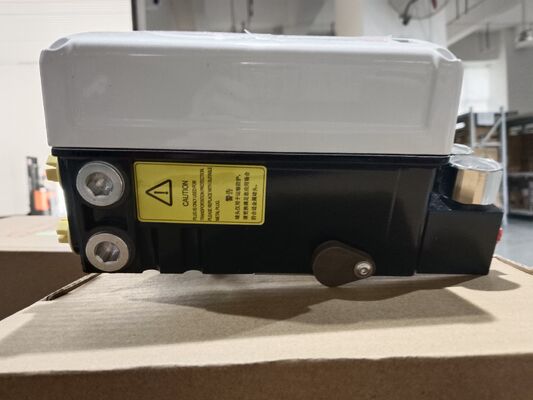

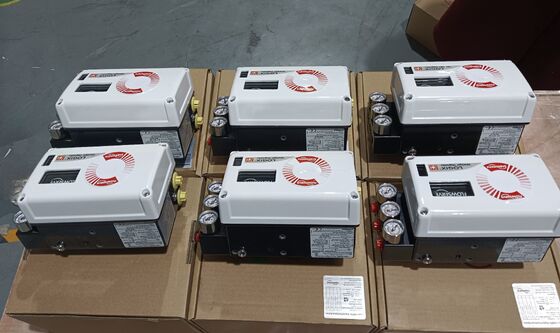

Atuador Digital de Alta Performance Flowserve Logix 520MD com Comunicação HART e Saída Pneumática

1
MOQ
US $2,000 ~ $5,500
preço
Atuador Digital de Alta Performance Flowserve Logix 520MD com Comunicação HART e Saída Pneumática
Características Galeria Descrição de produto Avaliações e Comentários Peça umas citações
Características
Especificações
Material: Liga de alumínio
Poder: PNEUMÁTICO
Estrutura: Controle, curso de ângulo
Aplicativo: Geral, industrial
Padrão ou não padrão: Padrão
Tipo: Controle, pneumático
Padrão: RUÍDO, ANSI, BS, ASTM
Destacar:

Posicionador digital de válvula Hart Communication

,

Atuador de Válvula de Alta Performance

,

Atuador de Válvula de Controle com Saída Pneumática

Informação básica
Marca: Flowserve Logix
Número do modelo: 520MD
Condições de Pagamento e Envio
Detalhes da embalagem: caixa ou caixote de madeira, 30 × 30 × 30 cm
Tempo de entrega: 5~8 semanas
Termos de pagamento: T/T
Habilidade da fonte: 2.750 unidades por ano
Descrição de produto

Visão Geral do Produto

O Flowserve Logix 520MD é um posicionador digital de válvulas de alto desempenho que utiliza comunicação HART. Ele aceita um sinal de controle de 4-20mA de dois fios e fornece uma saída pneumática proporcional a um atuador de válvula. A unidade é alimentada inteiramente pelo sinal de entrada de 4-20mA. Ele controla atuadores de ação simples com montagens lineares e rotativas.

O posicionador usa um algoritmo de ajuste de ganho multivariável que permite grandes mudanças de passo com sobreposição mínima, mantendo alta resolução para mudanças de passo muito pequenas. Um procedimento de Auto-ajuste cicla o atuador para gerar uma resposta medida e seleciona automaticamente os valores de ganho que otimizam o desempenho do atuador. Um seletor de modificador de ganho permite o ajuste fino adicional do ganho calculado. Interruptores DIP simples lidam com o modo de ajuste e outras configurações comuns, enquanto o software ValveSight fornece funcionalidade de diagnóstico padrão.

O design oferece calibração rápida, fácil e precisa com auto-calibração e seleção de ganho ajustável. O consumo de ar em estado estacionário é baixo, e o design de controle de dois estágios fornece tempos de resposta mais rápidos e controle mais preciso. A unidade suporta HART 5, 6 e 7, e é classificada para uso em áreas perigosas.

Especificações Técnicas



Parâmetro Especificação
Marca Flowserve
Protocolo de Comunicação HART 5, 6 e 7
Sinal de Entrada 4-20mA (HART), dois fios
Interface de Dados Com fio
Diagnóstico Funcionalidade de diagnóstico padrão através do software ValveSight
Pressão de Alimentação 1,5 a 6,0 bar (22 a 87 psig)
Sinal de Saída Pneumático (0 a 100% da pressão de suprimento de ar)
Linearidade < ±1,0% típico
Repetibilidade < 0,2%
Banda Morta < 0,2%
Tipo de Montagem Atuadores rotativos e lineares; Ação simples
Temperatura de Operação -40°C a +80°C (-40°F a +178°F)
Classificação do Invólucro IP66 / NEMA 4X
Material da Carcaça Alumínio Industrial
Peso Aprox. 3,5 kg
Corrente Mínima de Operação 3,6 mA (sem AO); 3,83 mA (com AO)
Tensão de Alimentação (Máxima) 30 VDC
Consumo de Ar (Estado Estacionário) 0,08 Nm³/h @ 1,5 bar a 0,12 Nm³/h @ 6,0 bar
Capacidade de Fluxo de Saída Até 7,0 Nm³/h @ 6,0 bar
Certificações ATEX, FM, CSA, SIL 2
Intrinsecamente Seguro Classe I Divisão 1 Grupos A-D
Não Incendiário Classe I Divisão 2 Grupos A-D

Indústria de Aplicação

O Flowserve Logix 520MD é usado nas indústrias de petróleo e gás, processamento químico, geração de energia, tratamento de água e farmacêutica. As principais aplicações incluem controle de dutos e atuadores, posicionamento de válvulas de reator, automação de bypass de turbinas, regulação de fluxo em plantas e operações de válvulas higiênicas. Sua classificação certificada para áreas perigosas o torna adequado para ambientes de processo exigentes.

Problemas Comuns

  • Sem piscar de LED: A corrente está abaixo de 3,6 mA ou a polaridade da fiação está incorreta. Verifique se a corrente de alimentação é de pelo menos 3,6 mA e verifique a polaridade.

  • Comunicações erráticas: Problemas de sinal HART. Verifique se a largura de banda da fonte de corrente é limitada a 25Hz. Verifique o comprimento e a impedância do cabo. Use uma barreira de segurança intrínseca compatível.

  • Unidade não responde a comandos analógicos: A unidade está no modo de comando digital ou ocorreu um erro de calibração. Altere o modo de comando para analógico. Recalibre a unidade.

  • Leitura da posição da válvula não é a esperada: Montagem do sensor de posição não a 180 graus, curso não calibrado ou MPC ativo. Reposicione o sensor. Calibre o curso.

  • Posição totalmente aberta ou fechada: Curso não calibrado, loop interno do sensor Hall não conectado, ação de ar incorreta definida ou tubulação invertida. Calibre o curso. Verifique as conexões de hardware.

  • Calibração de Fricção Necessária: Nenhuma calibração de fricção realizada desde a redefinição de fábrica. Realize a Calibração de Fricção usando o menu de exibição, dispositivo portátil ou DTM.

Modelos de Substituição

A série Flowserve Logix 520MD é uma plataforma de posicionador digital madura. Para aplicações que exigem integridade de segurança adicional, a variante Logix 520MD+ oferece recursos aprimorados. Para novas instalações, o Logix 3200MD e o Logix 3800MD são modelos alternativos dentro da mesma família de produtos. Para alternativas de outros fornecedores, verifique a montagem do atuador, a faixa de deslocamento e o protocolo de comunicação antes de fazer o pedido.
