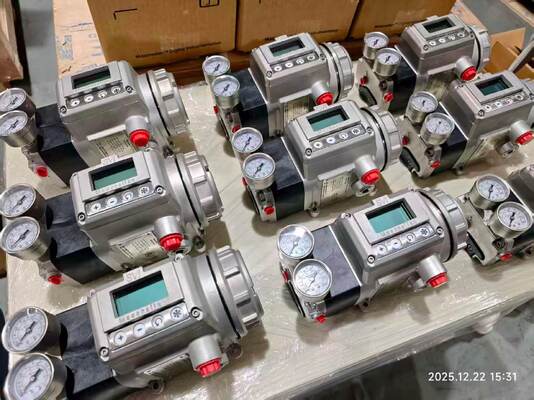

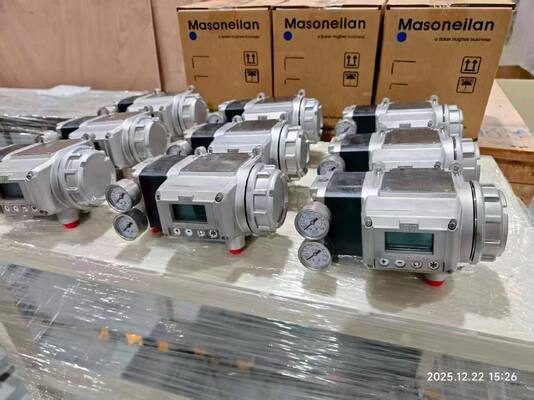

Visão Geral do Produto
O Masoneilan SVI3 representa a terceira geração de posicionadores digitais de válvulas, utilizando comunicação HART 7 sobre um loop de 4-20mA de dois fios. Ele fornece controle pneumático de atuador de alta precisão e incorpora diagnósticos avançados para monitoramento contínuo da válvula. O sensor de posição sem contato lê através da carcaça, portanto, não há pontos de desgaste mecânico. A unidade opera até -55°C, tornando-a adequada para climas extremos.
A interface local inclui um display gráfico de alto contraste e botões classificados para áreas perigosas. O Smart Cal permite configuração e calibração com um botão, reduzindo o tempo de comissionamento. O posicionador armazena até um ano de dados de diagnóstico a bordo, permitindo análise de tendências sem ferramentas externas. Ele se integra aos principais sistemas de controle via suporte DTM e EDD.
O consumo de ar em estado estacionário é 40% menor do que em modelos anteriores, e a entrega de ar é 15% maior para um curso mais rápido. O SVI3 inclui 19 diagnósticos de válvula online que monitoram a saúde da válvula enquanto o processo está em execução, ajudando a prever as necessidades de manutenção antes que ocorram falhas.
Especificações Técnicas

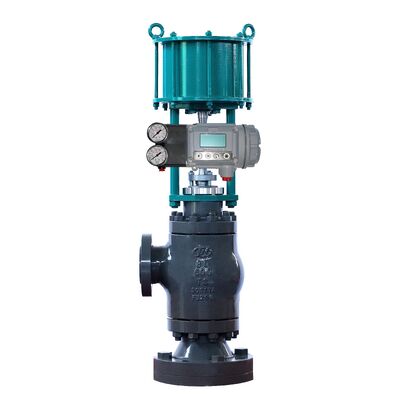

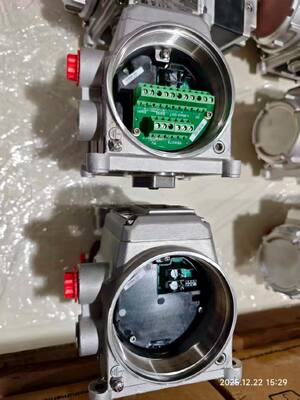

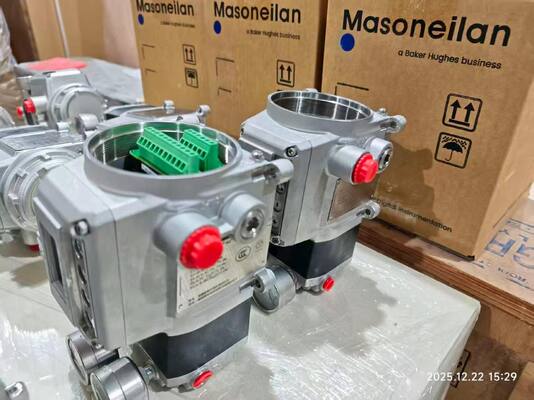

| Parâmetro | Especificação |
|---|---|
| Marca | Masoneilan |
| Protocolo de Comunicação | HART 7 sobre 4-20mA |
| Sinal de Entrada | Elétrico |
| Interface de Dados | Com Fio |
| Diagnósticos | Posicionador; Avançado; Diagnósticos de Válvula Online |
| Pressão de Alimentação | 20 a 120 psi |
| Entrega de Ar | 410 SLPM @ 30psi |
| Ação | Ação Simples, fail safe; Rotativo e linear |
| Tipo de Montagem | Montado no Atuador |
| Temperatura de Operação | -55°C a +85°C |
| Material da Carcaça | Alumínio Livre de Cobre (ASTM A360); Carcaça Opcional em Aço Inoxidável 316 |
| Classificação de Proteção | IP66 e NEMA 4X |
| Peso (Alumínio) | 3,3 kg (7,4 lbs) |
| Peso (Aço Inoxidável) | 6,26 kg (13,8 lbs) |
| Entradas Elétricas | Duas fêmeas NPT de 1/2 |
| Corrente Mínima / Máxima | 3,2mA / 22mA |
| Tensão de Conformidade Necessária | 9Vcc @ 20mA, 11Vcc @ 4mA |
| Saída Opcional | Duas chaves de estado sólido configuráveis (1A, 30Vcc); Um retransmissor de posição 4-20mA; Uma entrada digital configurável |
| Certificações | Capaz de SIL3; Aprovações ATEX, IECEx, EUA, Canadá |
| Software de Comunicação | Masoneilan Valve Lifecycle Management (VLM); Suporte DTM e EDD |
Indústria de Aplicação
O Masoneilan SVI3 é usado em geração de energia, refino, petroquímicos, óleo e gás midstream, e óleo e gás upstream. As principais aplicações incluem geradores de turbinas a vapor, condensadores, torres de resfriamento, edifícios de reatores, edifícios de turbinas, geradores de vapor de recuperação de calor, balanceamento de planta, destilação, reforma de hidroprocessamento, craqueamento, mistura secundária, têmpera e fracionamento, compressão de gás de carga, separação, operações de integridade de pipeline, desidratação, refrigeração, liquefação, carregamento e expedição, regaseificação e compressão.
Problemas Comuns
Smart Cal não conclui: Verifique se a pressão de alimentação está dentro de 20-120 psi. Verifique se os limites de curso da válvula estão dentro da faixa nominal. Certifique-se de que a válvula não esteja travada ou emperrada.
Oscilação ou ciclagem de posição: Verifique se há stick slip. Se os ciclos de posição forem muito maiores que os ciclos do setpoint, o posicionador pode estar causando a ciclagem. Inspecione se um volante está bloqueando o curso da válvula, um eixo quebrado ou componentes de feedback de posição desconectados.
Falha de comunicação com HART handheld: Verifique se a resistência do loop é adequada. Verifique se a tensão do terminal atende aos requisitos de conformidade (9Vcc @ 20mA, 11Vcc @ 4mA).
Erro de baixa potência (LOW_POWER): Corrente de entrada abaixo de 3,15 mA. Aumente a corrente do loop para 4 mA para calibração e diagnósticos.
TuneERR aparece após autotune: Pode ser necessária sintonia manual. Consulte a seção de solução de problemas no manual de instruções.
SelfCheckError ou falha de hardware: Remova a energia por dois minutos e reinicie. Limpe o alarme usando ValVue ou HART Host. Se a falha persistir, substitua o módulo eletrônico.
Modelos de Substituição
O Masoneilan SVI3 é a substituição direta para o SVI II AP e SVI1000. Ele possui suportes de montagem em aço inoxidável para qualquer combinação de válvula/atuador e é totalmente retrocompatível com os suportes de montagem do SVI II AP e SVI1000. Para usuários do SVI II AP, a atualização é relativamente simples - a montagem existente pode ser usada, e apenas a conexão de ar/tubulação pode precisar de ajuste. Para alternativas de fornecedores cruzados, verifique a montagem do atuador, a faixa de curso e o protocolo de comunicação antes de fazer o pedido.
