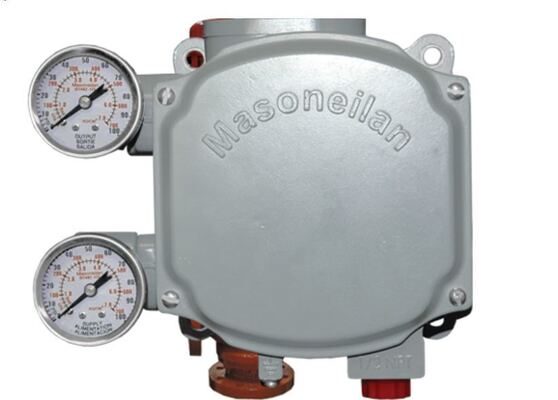

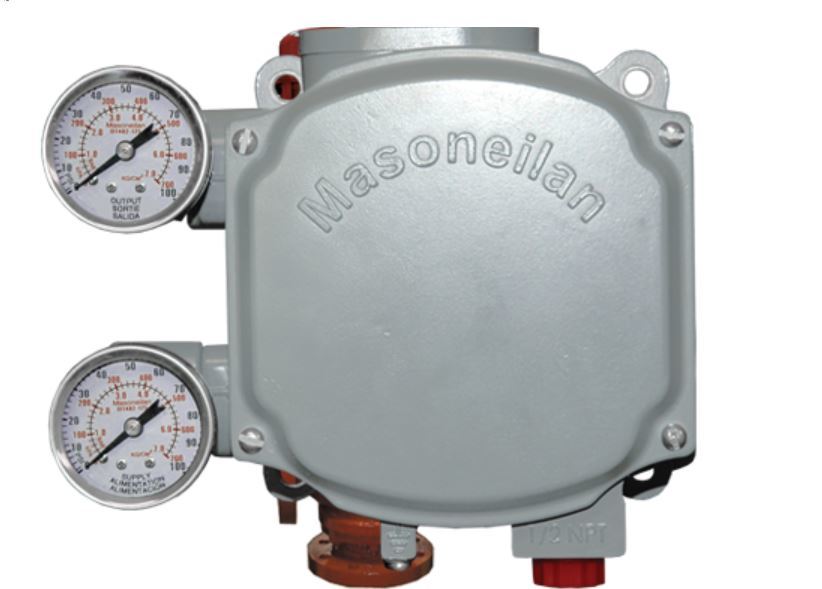

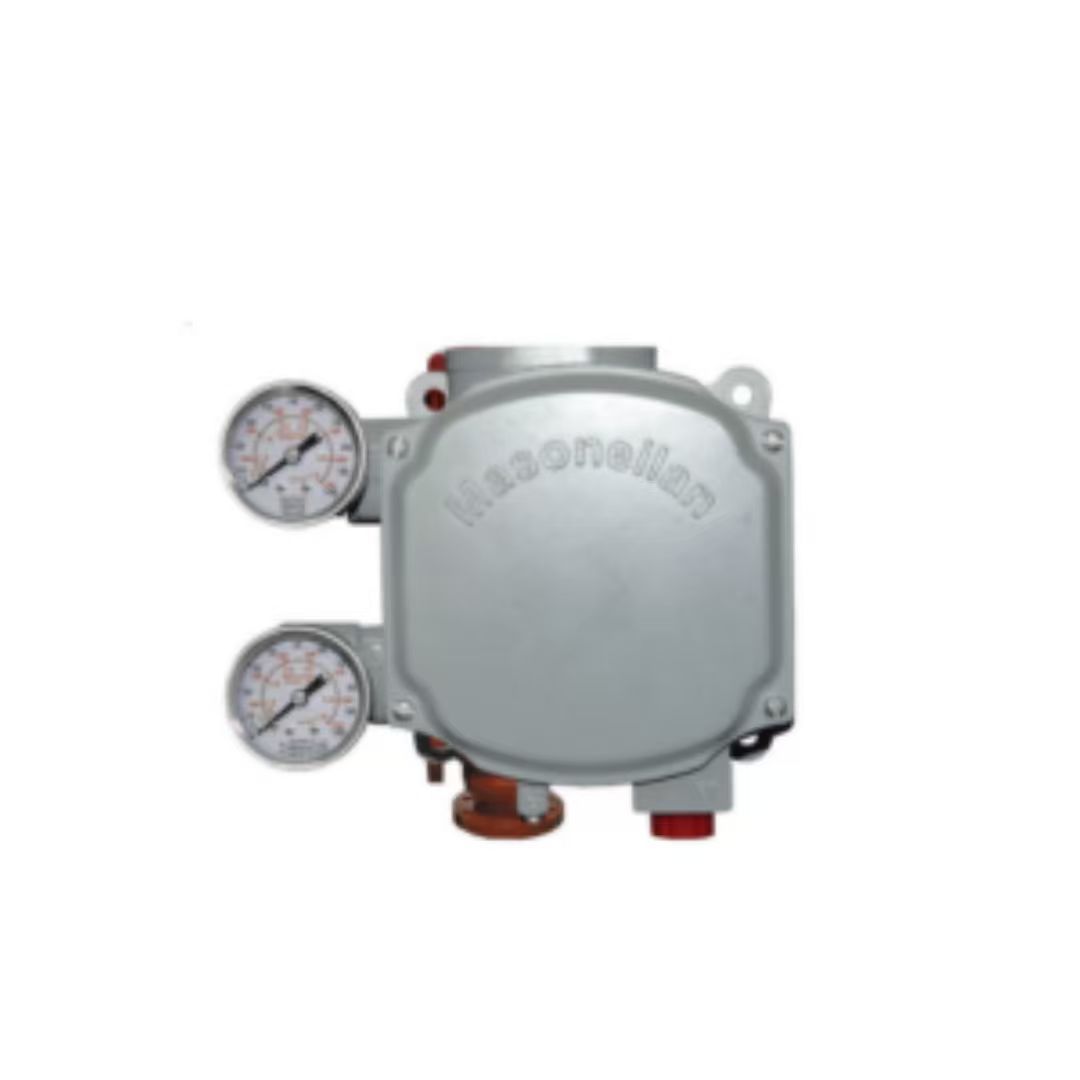

Masoneilan SVI1000 posicionador de válvula digital sem contacto HART para atuadores pneumáticos

Visão Geral do Produto

O Masoneilan SVI1000 é um posicionador de válvula digital alimentado por loop que utiliza comunicação HART. Ele é projetado para válvulas de controle pneumáticas de ação simples. Um sistema de feedback magnético sem contato remove as ligações mecânicas, eliminando o desgaste. A unidade obtém sua energia do loop de 4-20mA, portanto, nenhuma fonte separada é necessária.

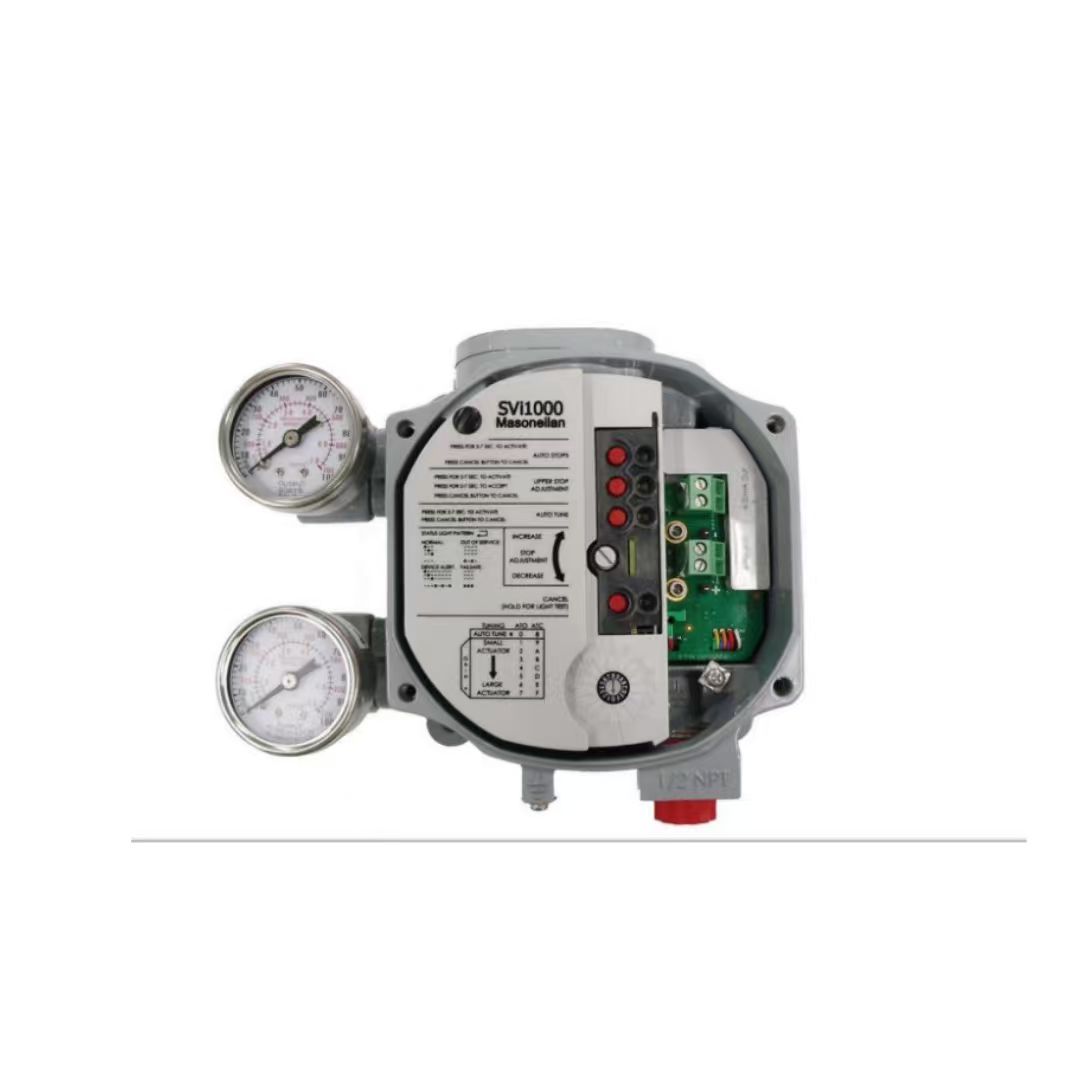

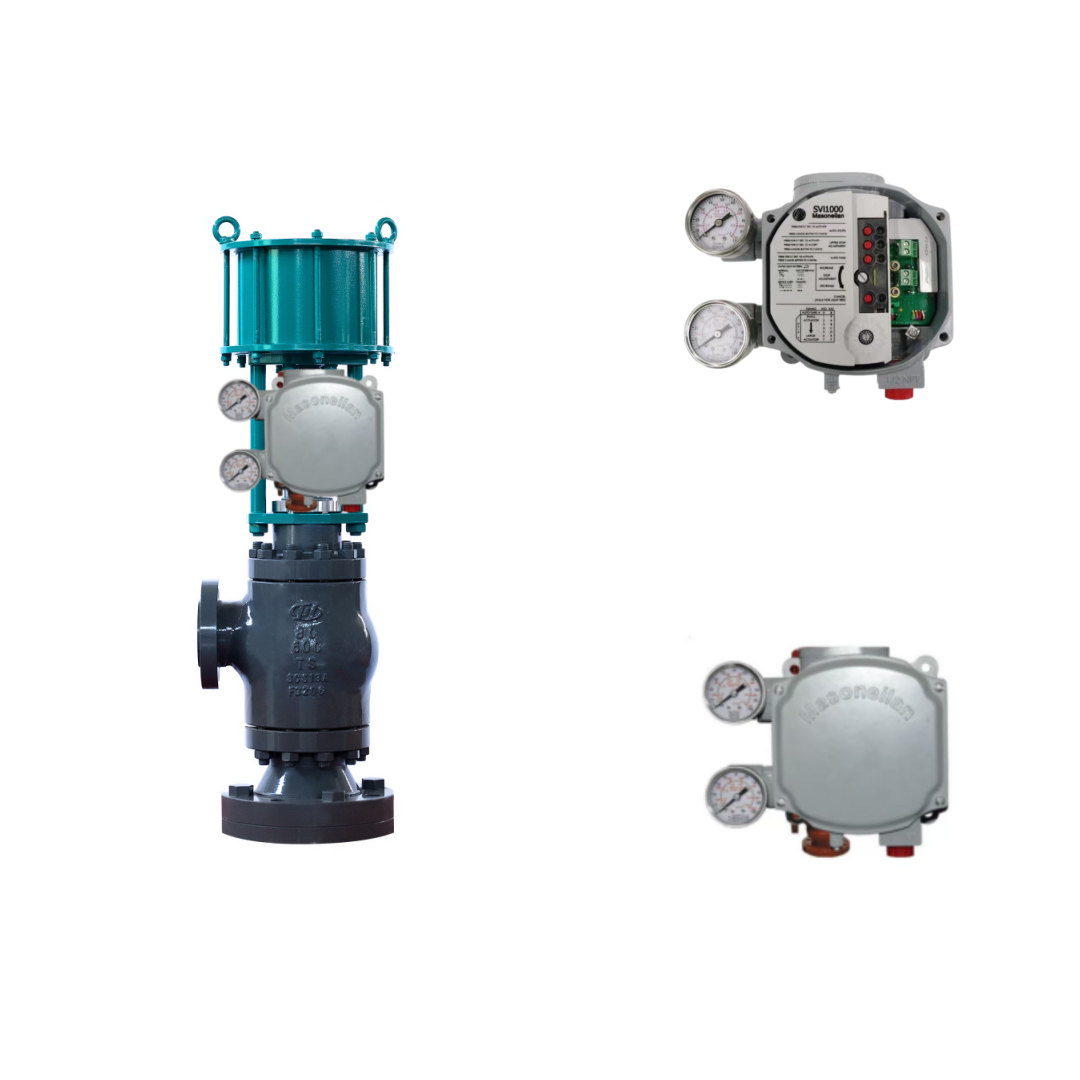

Uma interface local de botão com indicadores LED segue um layout de um botão por função. A maioria das válvulas pode ser configurada e calibrada em menos de cinco minutos. A Revisão 5 ou 7 do HART pode ser selecionada em campo. Dois interruptores de estado sólido embutidos estão disponíveis para indicação de posição. O design de montagem universal se adapta a atuadores lineares e rotativos.

Especificações Técnicas

Indústria de Aplicação

O Masoneilan SVI1000 é usado em geração de energia, processamento químico, refino, petroquímica e petróleo e gás. As aplicações típicas incluem geradores de turbinas a vapor, condensadores, torres de resfriamento, geradores de vapor de recuperação de calor, destilação, hidroprocessamento, craqueamento, mistura, integridade de dutos e compressão de gás. Sua configuração simples e feedback magnético confiável o tornam ideal para controle de estrangulamento de rotina em válvulas pneumáticas de ação simples.

Problemas Comuns

• O posicionador não responde ao sinal de entrada: Verifique se a pressão de alimentação está dentro de 20-100 psi e se as conexões pneumáticas estão seguras. Verifique se o modo do dispositivo está definido como Normal.

• A válvula responde lentamente ou não responde: Confirme se o setpoint de ar de alimentação é maior que o valor final da mola mais 10 psig. Para atuadores de grande volume, verifique se a queda de pressão durante o enchimento é inferior a 15%.

• Alerta de erro de posição: Execute uma assinatura de válvula usando o DTM Básico do SVI1000. Verifique se há embalagem apertada, acúmulo no haste ou atrito do atuador. Execute o Autotune ou o ajuste manual.

• Potência marginal (todos os LEDs apagados): A corrente de entrada está abaixo de 3,85 mA. Aumente a corrente do loop para 4 mA para calibração e diagnóstico.

• Falha na calibração: A calibração do sensor de entrada estava fora da faixa aceitável. Usando equipamentos de medição de precisão, realize a calibração de acordo com os limites de contorno.

• Falha de hardware (SelfCheckError): Remova a energia por dois minutos e reinicie. Limpe o alarme via ValVue ou HART Host. Se a falha persistir, substitua o módulo eletrônico.

Modelos de Substituição

O Masoneilan SVI1000 é um posicionador digital básico. Para aplicações que exigem diagnóstico avançado de válvulas, maior capacidade de fluxo ou funções de segurança com classificação SIL, as séries SVI II AP ou SVI3 são as opções de nível superior da mesma linha de produtos. Para alternativas de fornecedores cruzados, verifique a montagem do atuador, a faixa de curso e o protocolo de comunicação antes de fazer o pedido.
