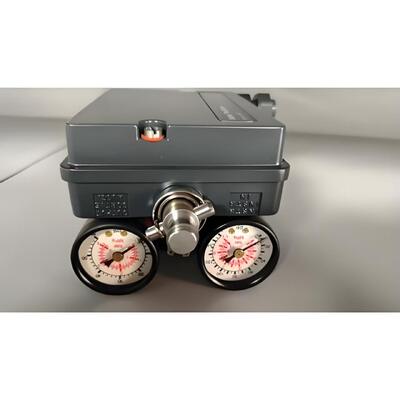

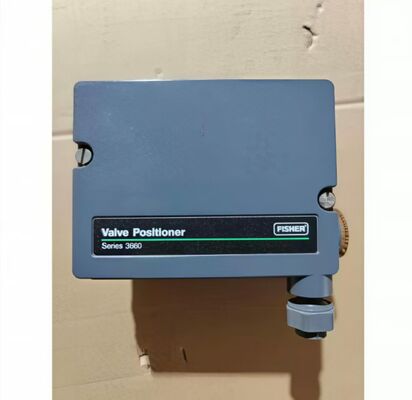

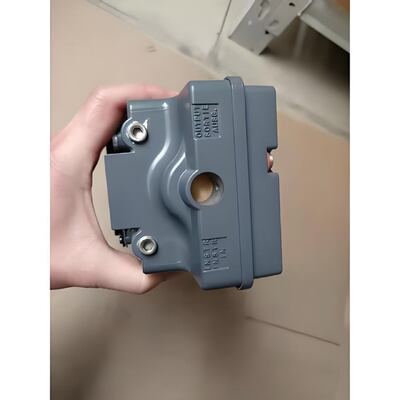

Posicionador de Válvula Analógico Fisher 3661 de Ação Simples 4-20mA para Atuadores Pneumáticos Industriais

Visão Geral do Produto

O Fisher 3661 é um posicionador de válvula eletropneumático de ação simples para válvulas de haste deslizante em serviço de estrangulamento. Ele fornece uma posição de válvula proporcional a um sinal de entrada DC padrão de miliampere de um dispositivo de controle.

O design fornece instrumentação precisa e de resposta rápida, capaz de suportar as vibrações da maioria dos ambientes de planta. O baixo consumo de ar em estado estacionário suporta uma operação eficiente. Ajustes de ganho e amortecimento facilmente ajustáveis ​​ajustam a estabilidade do posicionador para requisitos específicos de aplicação.

O 3661 aceita um sinal DC padrão de miliampere e fornece recursos de faixa dividida, além de zero e span ajustáveis. A maioria das peças para posicionadores 3661 é intercambiável, reduzindo o estoque de peças sobressalentes. A caixa e a tampa suportam vibração mecânica e manuseio brusco. Os ajustes de zero e span podem ser feitos com a tampa no lugar.

O posicionador funciona com os atuadores Fisher 657, 667, 1250, 1250R, 3024S e GX. Ele também pode ser montado em atuadores Baumann.

Especificações Técnicas

Indústria de Aplicação

O Fisher 3661 é usado nas indústrias petroquímica, de geração de energia, tratamento de água, papel e alimentos e bebidas. É adequado para aplicações de estrangulamento em válvulas de haste deslizante.

Problemas Comuns

• Sem sinal de saída com entrada presente: Verifique se o bico está entupido. Limpe o bico. Verifique a pressão de suprimento de ar.

• Pressão de saída lenta ou anormal: Verifique se a pressão de suprimento está dentro das especificações. Verifique o amplificador pneumático e o conjunto bico/flapper.

• Resposta linear pobre: Verifique o ajuste da mola de zero. Verifique a posição do mecanismo de ajuste de alcance.

• O posicionador não responde: Verifique a pressão de suprimento e as conexões pneumáticas. Verifique se o conversor está recebendo o sinal de 4-20 mA.

• Vazamento de ar: Verifique O-rings, juntas e diafragma quanto a desgaste. Substitua conforme necessário.

Modelos de Substituição

O Fisher 3661 é uma plataforma de posicionador eletropneumático madura. Para comunicação digital moderna e diagnósticos avançados, os controladores de válvula digitais Fisher DVC6200 ou DVC2000 são as alternativas de geração atual. Para instalações legadas, o 3661 serve como o contraponto eletropneumático ao posicionador pneumático 3660. Para alternativas entre fornecedores, verifique a compatibilidade da montagem do atuador, faixa de curso e sinal de entrada antes de fazer o pedido.
