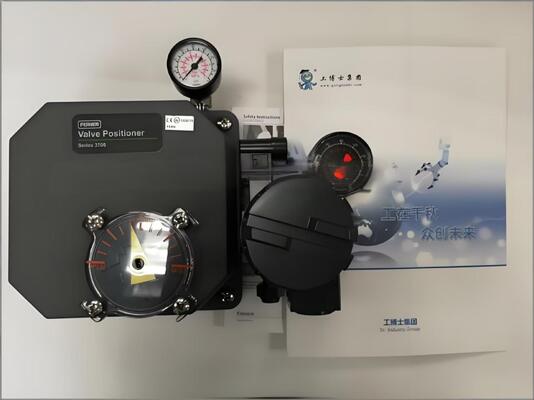

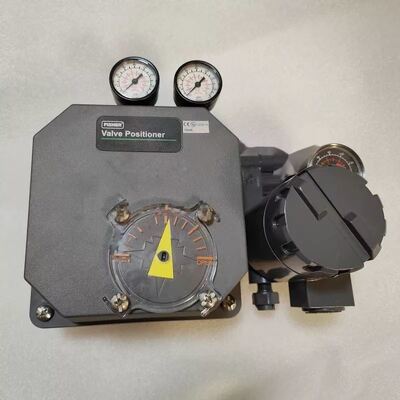

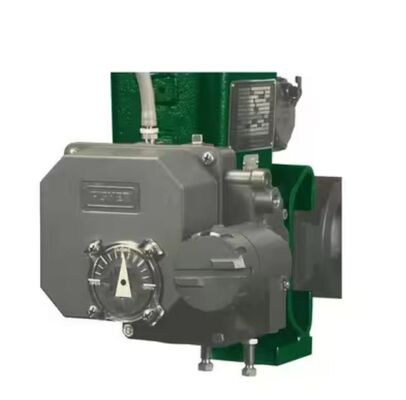

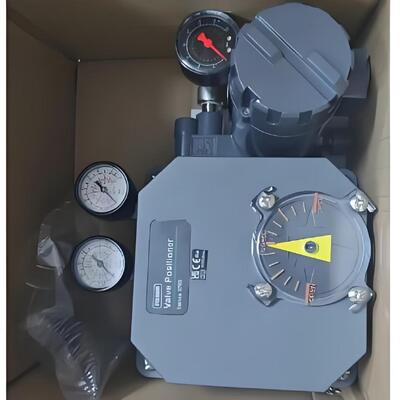

Fisher 3720 Electro-Pneumatic Valve Positioner com sinal de 4-20mA para modulação de controle e construção resistente à corrosão

Visão geral do produto

O Fisher 3720 é um posicionador de válvulas eletro-pneumático para atuadores rotativos de diafragma ou pistão. Ele combina um posicionador pneumático 3710 com um conversor eletro-pneumático 3722.O conversor aceita um sinal CC de 4 a 20 mA e produz uma potência pneumática proporcional (0.2 a 1,0 bar / 3 a 15 psig) que accionam o estágio do posicionador pneumático.

O 3720 funciona em configurações de ação única ou de ação dupla. A ação pode ser alternada entre direta e reversa no campo.A construção modular permite que um posicionador pneumático 3710 seja convertido num 3720 adicionando o conversor 3722.

O posicionador utiliza a tecnologia de válvula de bobina para resposta precisa e rápida e vida útil de ciclo elevado.A construção resistente à corrosão inclui fundições por impressão de ligas de alumínio e cobre de baixa qualidade e componentes de aço inoxidável da série 300Os selos de EPDM permitem o uso a baixa e alta temperatura, bem como aplicações em alimentos, bebidas, produtos farmacêuticos e processamento de tabaco.

Especificações técnicas

Indústria de aplicações

O Fisher 3720 é usado no controle geral de processos industriais, incluindo processamento químico, geração de energia, celulose e papel e outras indústrias que exigem posicionamento confiável de válvulas rotativas.Com selos de EPDM, também pode servir aplicações de processamento de alimentos e bebidas, farmacêutica e tabaco.

Problemas comuns

• Nenhum sinal de saída com entrada presenteVerifique se o bico está entupido, limpe-o, verifique a pressão do ar.

• Pressão de saída lenta ou anormalVerifique se a pressão da alimentação está dentro das especificações.

• Resposta linear fraca: Verificar o ajuste da mola zero. A mola zero tem um intervalo de trabalho linear limitado. Verificar a posição do mecanismo de ajuste do intervalo.

• O posicionador não responde.Verificar a pressão de alimentação e as ligações pneumáticas, verificar se o conversor recebe o sinal de 4 a 20 mA.

• Fugas de ar: Verifique se os anéis de proteção, as juntas e o diafragma estão desgastados.

Modelos de substituição

O Fisher 3720 é uma plataforma de posicionamento eletro-pneumático maduro para comunicação digital moderna e diagnósticos avançados.Os controladores de válvulas digitais Fisher DVC6200 ou DVC2000 são as alternativas da geração atual.Para instalações antigas, o 3720 serve como substituto direto do posicionador pneumático 3710 quando for necessária entrada elétrica.Distância de viagem, e da compatibilidade do sinal de entrada antes da encomenda.
