Spirax Sarco SP7 Smart Valve Positioner HART Fieldbus para Válvulas Industriais de Vapor

Visão Geral do Produto

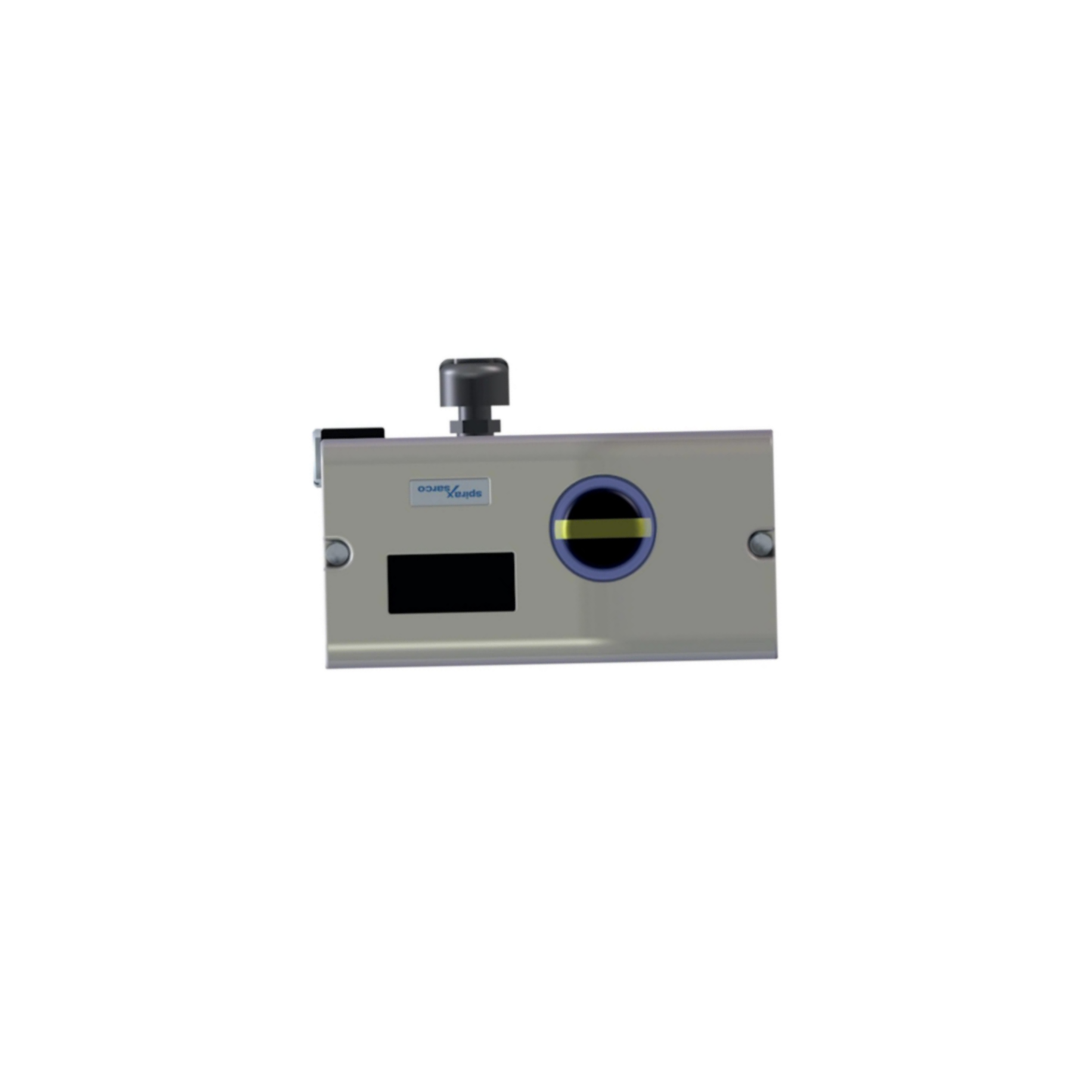

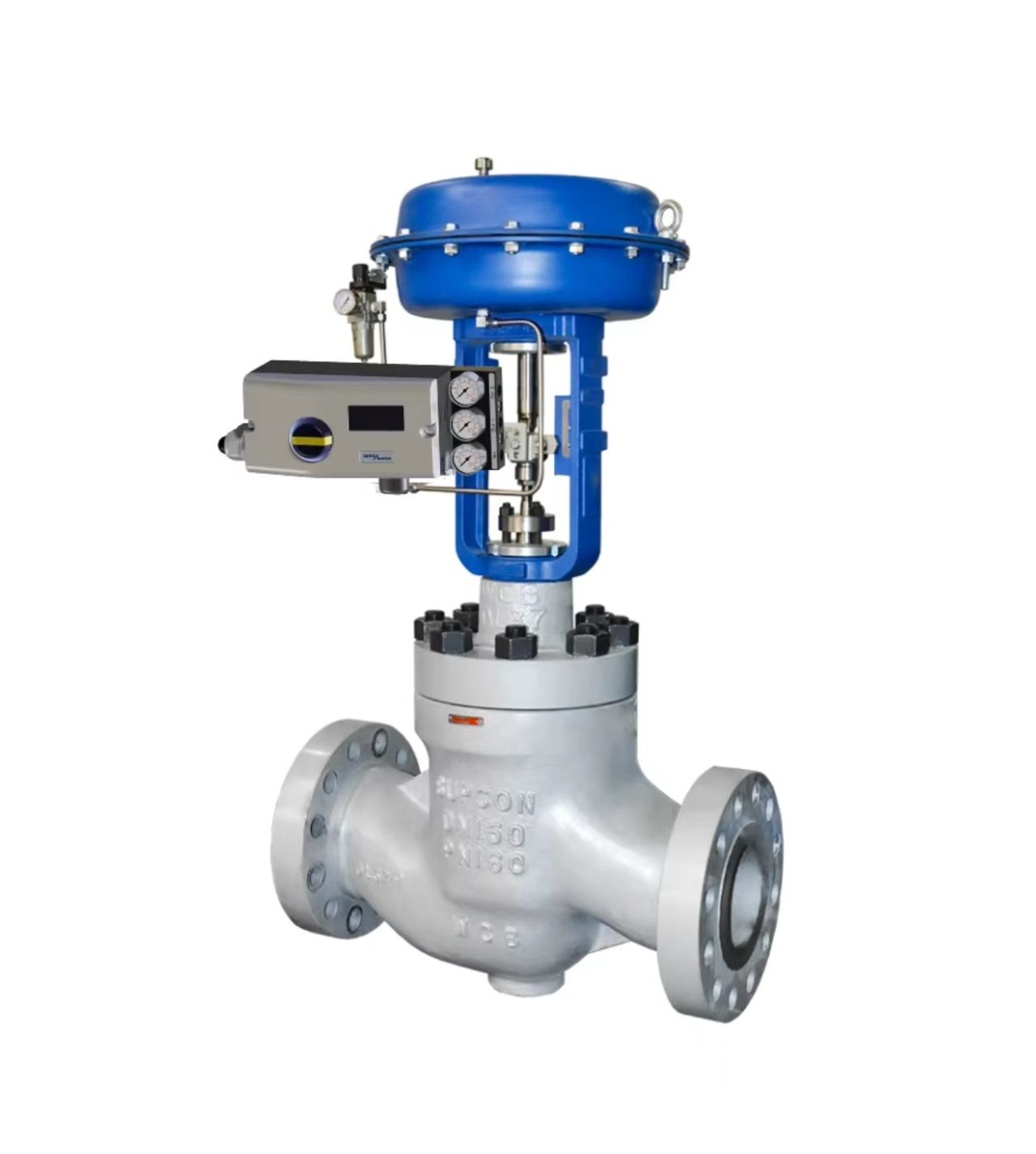

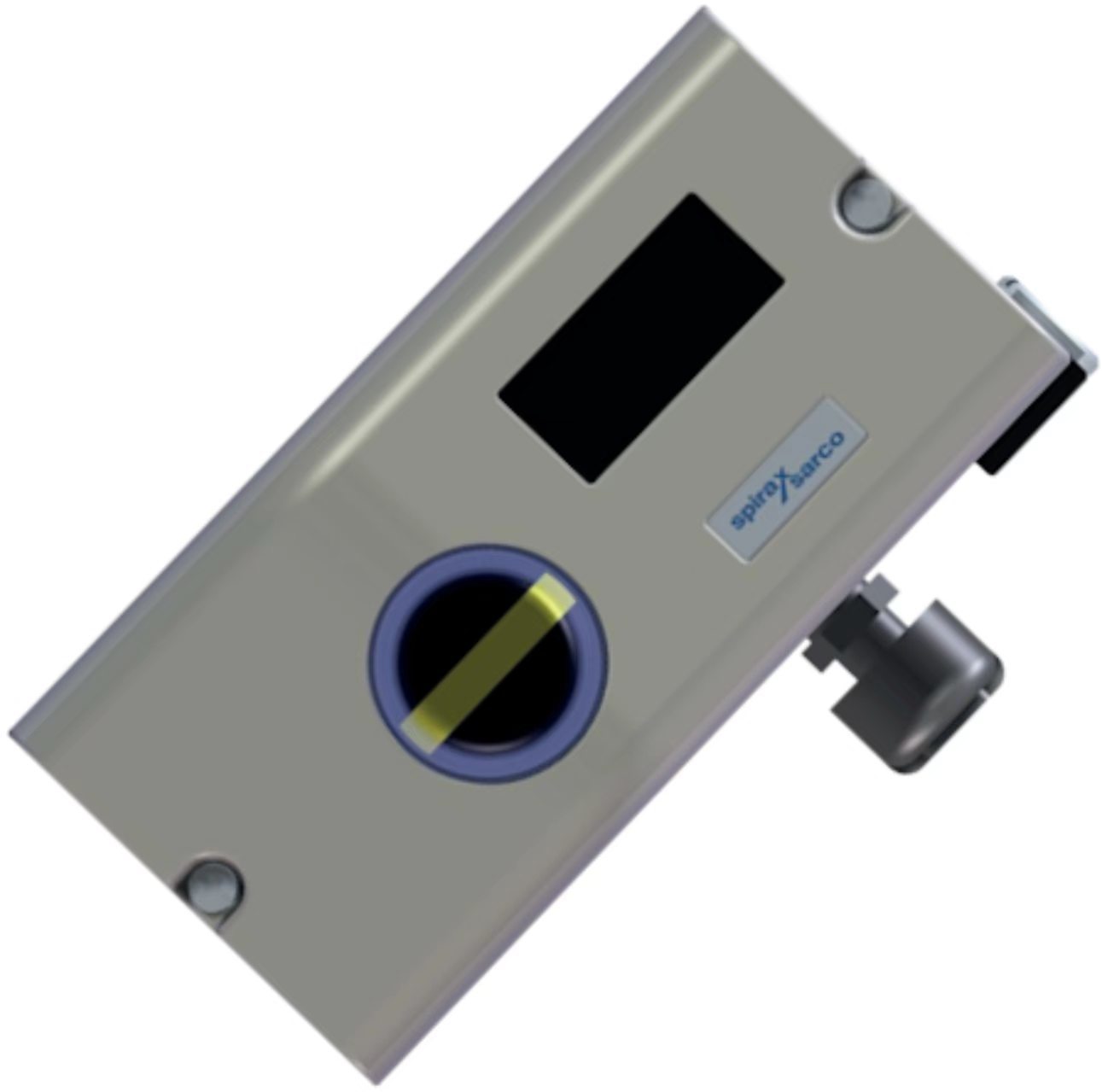

O Spirax Sarco SP7 é um posicionador de válvula eletropneumático inteligente que pode ser configurado eletronicamente. Ele é montado em atuadores pneumáticos lineares ou rotativos que seguem o padrão NAMUR. A unidade garante que o curso da válvula e o sinal de mA de entrada permaneçam exatamente proporcionais.

O SP7-1* utiliza uma carcaça de alumínio fundido tratada para serviço externo. Ele se adapta a atuadores com curso rotativo de -57 a +57° ou curso linear de -28 a +28°. Um kit de montagem e um bloco de manômetro podem ser fornecidos como opcionais. O sinal de controle é em mA, e a pressão de ar de alimentação varia de 1,4 a 6 bar. O posicionador também pode reverter a ação do sinal de controle.

O SP7-10 vem com uma interface de comunicação local (LCI) como padrão. Um módulo HART opcional permite a comunicação através do sinal de 20mA. HART 5 ou HART 7 estão disponíveis. O SP7-11 usa PROFIBUS PA, e o SP7-12 usa FOUNDATION Fieldbus. Uma entrada digital pode acionar funções do sistema de controle, enquanto uma saída digital envia mensagens coletivas de alarme ou falha. O SP7 é um dos posicionadores mais eficientes em termos de energia do mercado, com um consumo máximo de ar em estado estacionário de 0,015 SCFM — até 50 vezes melhor do que posicionadores eletropneumáticos semelhantes.

Especificações Técnicas

Indústria de Aplicação

O SP7 é usado em sistemas de controle de vapor, aquecimento e resfriamento de processos, utilidades de alimentos e bebidas, vapor limpo farmacêutico e controle geral de válvulas industriais. Ele é adequado para aplicações onde o posicionamento digital confiável e o baixo consumo de energia são importantes. O posicionador funciona com qualquer atuador em conformidade com NAMUR, incluindo as séries Spirax Sarco BVA300, PN1600, PNS3000, PNS4000, PN9000 e TN2000.

Problemas Comuns

• O posicionador não responde ao sinal de entrada: Verifique se a pressão de ar de alimentação está dentro de 1,4~6 bar. Verifique se as conexões pneumáticas estão seguras. Confirme se a qualidade do ar atende à ISO 8573-1:2010 Classe 3:3:3.

• A posição da válvula não corresponde ao sinal de entrada: Verifique a configuração da curva característica. Verifique se a direção de operação está definida corretamente. Recalibre o ponto zero.

• Resposta lenta da válvula: Verifique a pressão de ar de alimentação e o filtro. Verifique se o tubo de suprimento de ar não está restrito.

• ERRO 10 (Interrupção da fonte de alimentação): A fonte de alimentação foi interrompida por pelo menos 20 ms. O atuador se move para a posição segura. Após aproximadamente 5 segundos, o posicionador é reiniciado automaticamente.

• ERRO 11 (Erro de RAM): O atuador se move para a posição segura. Após aproximadamente 5 segundos, o posicionador é reiniciado e a RAM é reinicializada.

• SENS_ERR (Sensor de posição defeituoso): O sensor de posição está defeituoso. Entre em contato com o serviço para substituição.

• ALARME 1 (Vazamento entre o posicionador e o atuador): Verifique se há vazamentos nas tubulações e conexões pneumáticas.

• ALARME 2 (Corrente do setpoint fora da faixa): Verifique a fonte do sinal de entrada e a fiação.

Modelos de Substituição

O Spirax Sarco SP7 é uma plataforma de posicionador inteligente de geração atual. O Posicionador Inteligente SP8 é a opção de nível superior da mesma linha de produtos, oferecendo diagnósticos avançados de válvula com tendências de dados de longo prazo para comparar o desempenho atual da válvula com uma nova válvula de controle. Para instalações legadas, o SP7 serve como uma atualização das séries mais antigas de posicionadores Spirax Sarco EP5/EP6 e posicionadores apenas pneumáticos. Para alternativas de outros fornecedores, verifique a montagem do atuador, a faixa de curso e o protocolo de comunicação antes de fazer o pedido.
