Posicionador de Válvula Eletropneumático Compacto Samson 4763 4-20mA para Atuadores Pneumáticos

Visão geral do produto

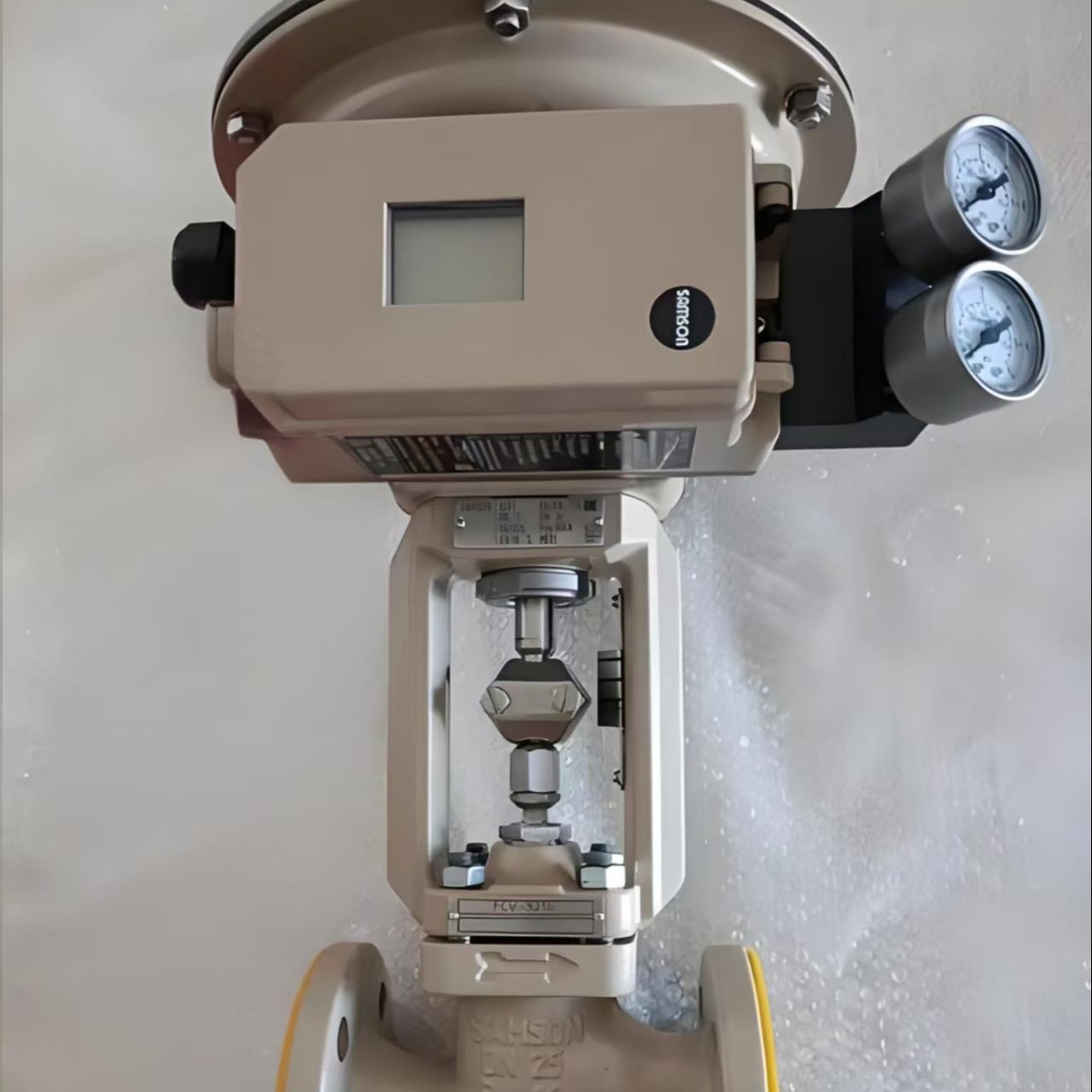

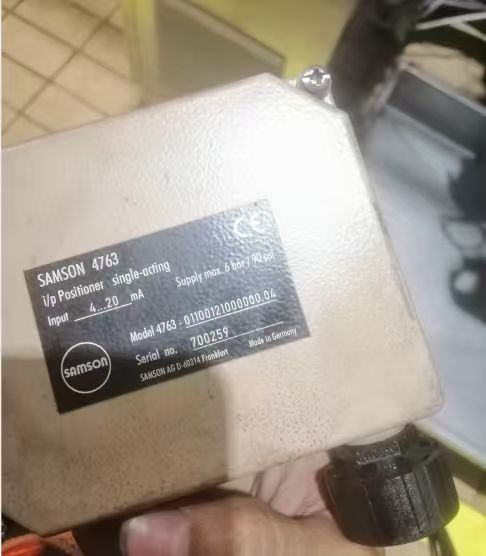

O Samson 4763 é um posicionador eletropneumático compacto destinado a ser montado em válvulas de controle pneumáticas.É um instrumento de ação única que compara o sinal de entrada do sistema de controle com a posição real da haste da válvula e, em seguida, envia uma pressão pneumática correspondente para o atuadorA caixa é de alumínio fundido a moagem, e a unidade pode ser montada em qualquer orientação sem ser afetada por vibrações mecânicas.A banda proporcional ajustável e a capacidade de saída de ar permitem um ajuste fino para aplicações específicasO 4763 aceita uma entrada elétrica de 4-20mA ou 1-5mA. Ele usa um sistema de flapper-bocal de equilíbrio de força. Medidores de pressão opcionais permitem monitorar o ar de alimentação e a pressão do sinal.

Especificações técnicas

Indústria de aplicações

O Samson 4763 é usado em processamento químico e petroquímico, geração de energia, celulose e papel e automação industrial geral.É adequado para o serviço de estrangulação e aplicações que exigem posicionamento preciso da válvulaO seu design compacto e a sua resistência às vibrações tornam-no adequado para ambientes de processo exigentes.

Problemas comuns

• O posicionador não responde ao sinal de entradaVerificar se as conexões pneumáticas estão seguras. Verificar se o conjunto do bico não está entupido.

• A posição da válvula não corresponde ao sinal de entrada: Verificar a configuração da banda proporcional (banda P). Verificar se a direcção de funcionamento (directa ou inversa) está correctamente definida. Recalibrar o ponto zero.

• Operação ou oscilação errática: Verificar se há fugas de ar nos tubos e acessórios; verificar se há atrito excessivo na embalagem da válvula ou no atuador; verificar se a capacidade de saída de ar é adequada.

• Erro de calibração do ponto zeroO ponto zero está fora de alcance, verifique a montagem e reajuste o ponto zero.

• Baixa pressão de alimentação: Verificar que a pressão de alimentação satisfaz o requisito mínimo de 1,4 bar.

Modelos de substituição

O Samson 4763 será descontinuado em um futuro próximo. A substituição direta é o TROVIS 3730-1, que é o posicionador inteligente de próxima geração com comunicação HART e recursos aprimorados.O Tipo 3767 também está disponível como alternativaO 4763 é um antecessor da série 3730 e compartilha uma compatibilidade de montagem semelhante.e protocolo de comunicação antes de encomendar.
