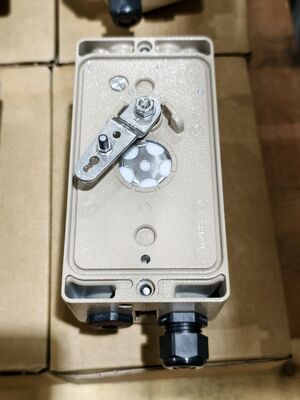

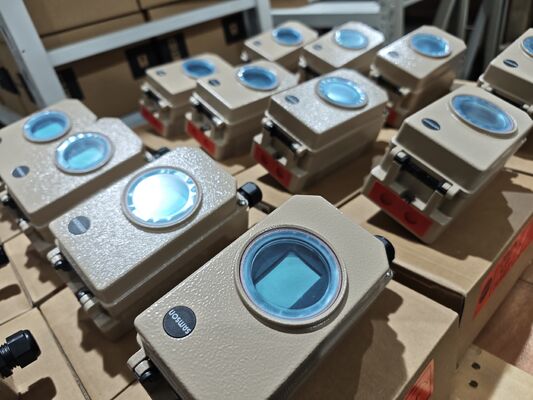

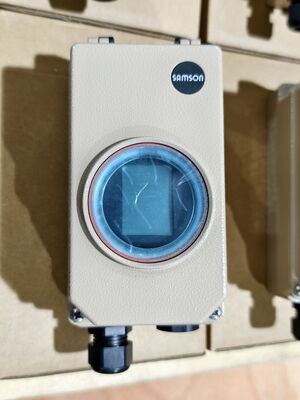

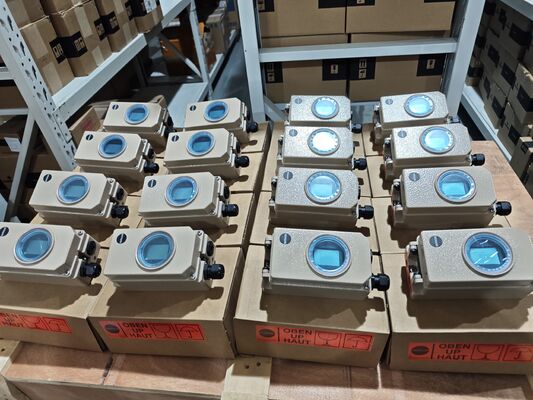

Posicionador de Válvula Inteligente Samson 3730-3 com Comunicação HART e Diagnósticos EXPERTplus para Válvulas de Controle Autocalibráveis

Visão Geral do Produto

O Samson 3730-3 é um posicionador de válvula eletropneumático com comunicação HART, projetado para ser acoplado a válvulas de controle pneumáticas. É um posicionador de ação simples ou dupla que compara o sinal de controle de entrada do sistema de controle com o curso ou ângulo de rotação real da válvula, e então emite um sinal pneumático correspondente para o atuador.

O posicionador é autocaliável e se adapta automaticamente à válvula de controle e ao atuador pneumático. Ele possui um sensor de curso calibrado sem engrenagens suscetíveis, portanto, não é afetado pelo desgaste da transmissão mecânica. A unidade oferece quatro modos de inicialização diferentes para partida automática, incluindo um modo "Sub" (substituição) que permite que o posicionador seja iniciado em uma emergência enquanto a planta está em funcionamento sem mover a válvula.

Todos os parâmetros são armazenados em memória EEPROM não volátil, protegida contra falha de energia. O sistema de dois fios tem uma pequena carga elétrica de 410 Ω. O display LCD pode ser lido em qualquer posição de montagem graças a uma direção de leitura rotativa. A configuração é feita através de uma operação simples com um único botão, guiada por menu, ou via PC usando o software TROVIS-VIEW pela interface serial SSP.

Especificações Técnicas

Indústria de Aplicação

O Samson 3730-3 é utilizado em processamento químico e petroquímico, geração de energia, celulose e papel, e automação industrial geral. É adequado para tempos de trânsito desafiadores, condições ambientais desafiadoras, serviço de estrangulamento e aplicações que requerem um sensor de curso externo. Os diagnósticos integrados EXPERTplus permitem a manutenção preditiva para válvulas de controle.

Problemas Comuns

• Erro de inicialização: Verifique se a pressão de alimentação está dentro de 1,4~7 bar. Verifique se o sensor de curso está conectado corretamente e se a válvula não está travada.

• Erro de calibração de zero: O ponto zero está fora da faixa. Verifique a montagem e reinicialize o posicionador.

• Erro de status de comunicação: Verifique a fiação de comunicação HART. Verifique se a resistência de carga está dentro das especificações (410 Ω). Inspecione por erros de overrun, framing ou paridade no buffer de comunicação.

• O posicionador não responde ao sinal de entrada: Verifique a pressão de alimentação e as conexões pneumáticas. Verifique se o dispositivo está no modo de operação correto.

• A válvula não atinge a posição final: Verifique se a configuração de limitação de pressão de saída não está muito baixa. Verifique se há vazamentos de ar nas tubulações e no atuador.

• Falha do sensor de temperatura: Falha na medição de temperatura. A precisão dos diagnósticos pode ser reduzida. Contate o serviço para substituição.

Modelos de Substituição

O Samson 3730-3 será descontinuado em um futuro próximo. A substituição direta é o TROVIS 3730-3, que é o posicionador inteligente de próxima geração com comunicação HART 7 e diagnósticos de válvula EXPERTplus otimizados. O TROVIS 3730-3 possui um sensor de posição interno sem contato, metade do consumo de ar das versões anteriores e utiliza as mesmas peças de montagem da série 373x. Outros modelos da série incluem o 3730-4 (Profibus) e o 3730-5 (FOUNDATION Fieldbus). Para alternativas de outros fornecedores, as séries Neles ND9000 e Masoneilan SVI-II são frequentemente citadas como concorrentes diretas.
