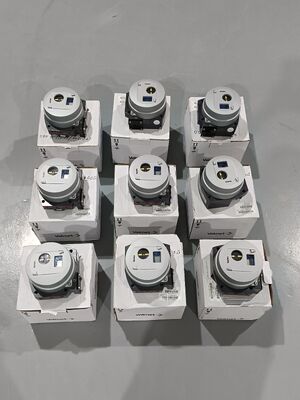

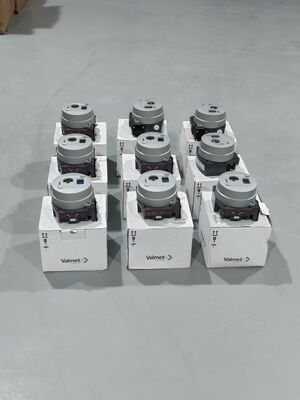

Posicionador de Válvula Inteligente Neles ND9000 com Certificação HART 6/7 Fieldbus SIL 2 e Medição de Posição de Válvula Sem Contato

Visão Geral do Produto

O Neles ND9000 é um controlador de válvula inteligente baseado em microcontrolador, construído para controle preciso de atuadores pneumáticos. Ele opera com fonte de alimentação de 4-20mA ou fieldbus e compara continuamente o sinal de comando de entrada com a posição real da válvula para ajustar o atuador. O ND9000 funciona com todos os atuadores de válvula de controle e em todas as áreas industriais.

A unidade utiliza medição de posição de válvula sem contato, eliminando o desgaste mecânico no caminho de feedback. Ele lida com válvulas rotativas e lineares, e o mesmo dispositivo suporta atuadores de ação simples e dupla. A comissionamento é direto com a interface de usuário local (LUI) ou configuração remota DTM/EDD. Um recurso de calibração de 1 ponto permite a instalação em válvulas que estão em processo sem perturbar a operação.

O ND9000 possui certificação SIL 2 da TÜV de acordo com a IEC 61508. Ele fornece diagnósticos abrangentes, incluindo autodiagnóstico, diagnóstico online, diagnóstico de desempenho e diagnóstico de comunicação. O dispositivo armazena até 8000 alarmes online e lembretes de manutenção com um período de retenção de dados de 25 anos. Diagnósticos avançados permitem que os operadores monitorem o atrito da válvula, a força da mola e a condição de desgaste para manutenção preditiva.

Especificações Técnicas

Indústria de Aplicação

O Neles ND9000 atende aos setores de petróleo e gás, processamento químico, geração de energia, papel e celulose, mineração e automação industrial geral. As principais aplicações incluem controle de dutos e atuadores, posicionamento de válvulas de reator, automação de bypass de turbinas, regulagem de fluxo e controle de flotação em mineração. O dispositivo se integra a todos os principais sistemas DCS e suporta kits de montagem para quaisquer atuadores de terceiros. Versões aprovadas para uso marítimo estão disponíveis para aplicações offshore.

Problemas Comuns

• Falha na Calibração Devido à Posição da Válvula Fora da Faixa: Verifique a pressão de alimentação de ar. Para atuadores de ação dupla, defina a pressão aproximadamente 10 PSI abaixo da pressão mínima esperada. Para atuadores de ação simples, não exceda a pressão nominal do atuador. Verifique se o clipe H na alavanca de feedback está nivelado, reto e alinhado com o eixo de feedback da válvula.

• ERRO / Curso Muito Curto: O posicionador detectou que a mudança no ângulo físico do eixo de feedback não atingiu o limite mínimo de medição elétrica durante o Autotune. Verifique a montagem e o alinhamento da ligação de feedback.

• ERRO / Desvio de Controle: A posição da válvula desvia do setpoint além do limite configurado. Verifique se há travamento da válvula, aumento de atrito ou problemas de fornecimento de ar.

• Aviso de Detecção de Caça: Oscilação da válvula detectada. Altere o nível de desempenho para menos agressivo para estabilizar a válvula. Verifique se a capacidade da válvula solenoide é adequada para o atuador.

• Falha na Calibração de Posição: Verifique os parâmetros de configuração e a montagem do controlador. Verifique se o eixo do controlador está corretamente alinhado.

• Falha no Sensor de Temperatura: Falha na medição de temperatura. A precisão das medições é reduzida. Substitua o dispositivo ND na próxima oportunidade de manutenção.

• Pressão de Alimentação Fora dos Limites: A pressão de alimentação excedeu as condições operacionais especificadas. Verifique o regulador de ar de alimentação e a saída do compressor.

Modelos de Substituição

O Neles ND9000 é uma plataforma madura de controlador de válvula inteligente. Para instalações legadas, os posicionadores da série ND7000 são predecessores diretos — o ND9000 serve como uma atualização funcional com diagnósticos aprimorados e opções de fieldbus. O ND9103HX8T e o ND9106HX8T são variantes de modelo específicas dentro da série ND9000 que oferecem certificação aprimorada à prova de explosão. Para alternativas de outros fornecedores, verifique a montagem do atuador, a faixa de curso e o protocolo de comunicação antes de fazer o pedido.
