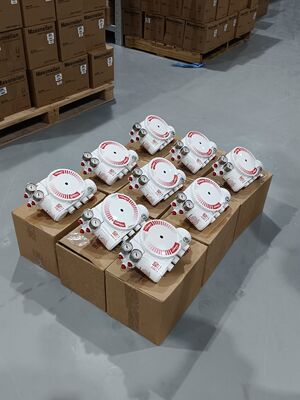

Posicionador Digital de Válvulas de Precisão Flowserve Logix 3200MD com HART 5 para Válvulas de Controle Pneumáticas

Visão geral do produto

O Flowserve Logix 3200MD é um posicionador de válvula digital construído em torno da tecnologia piezo, fornecendo controle confiável e preciso de atuadores pneumáticos.Ele leva uma entrada de dois fios 4-20mA e impulsiona o atuador da válvula em resposta a esse comando analógico. A configuração pode ser realizada localmente usando botões, um computador portátil HART ou softwares SoftTools.Ajuste automático com seleção de ganho dinâmico mantém o controle estável e responsivo.

O posicionador funciona com atuadores de dupla e única ação em configurações lineares e rotativas.Tolera flutuações da pressão de alimentação e aceita pressões de 30 a 150 psigA caixa à prova de explosão possui classificações de classe I Divisão 1 Grupos B-D, Ex d IIB+H2 e AEx d IIB+H2.

Especificações técnicas

Indústria de aplicações

O Flowserve Logix 3200MD é usado em petróleo e gás, processamento químico, geração de energia, tratamento de água e indústrias farmacêuticas.posicionamento da válvula do reator, automação de desvio de turbinas e regulação do caudal nas instalações.

Problemas comuns

• Não piscar de LEDVerificar que a corrente de alimentação é de, pelo menos, 3,6 mA e verificar a polaridade.

• Comunicações erráticasVerifique se a largura de banda da fonte atual está limitada a 25Hz Verifique o comprimento e a impedância do cabo Use uma barreira de segurança intrínseca compatível

• A unidade não responde aos comandos analógicosA unidade está no modo de comando digital ou ocorreu um erro de calibração.

• Indicação de posição da válvula não conforme esperadoSensor de posição não montado a 180 graus, curso não calibrado ou MPC ativo. Sensor de reposição. Curso de calibração.

• Posição conduzida totalmente aberta ou fechadaNão calibrado, circuito interno do sensor Hall não ligado, ajuste de ação de ar errado ou tubulação invertida.

• É necessária uma calibração do atrito: Não foi realizada nenhuma calibração de atrito desde a redefinição de fábrica.

Modelos de substituição

O Flowserve Logix 3200MD é uma plataforma de posicionamento digital madura. Para integridade de segurança adicional, a variante Logix 3200MD + oferece recursos aprimorados.O Logix 3800 é um modelo alternativo da mesma família de produtosPara alternativas entre fornecedores, verifique a montagem do atuador, o alcance de viagem e o protocolo de comunicação antes de encomendar.
