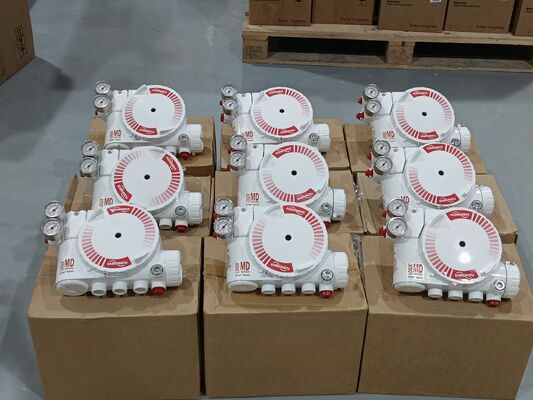

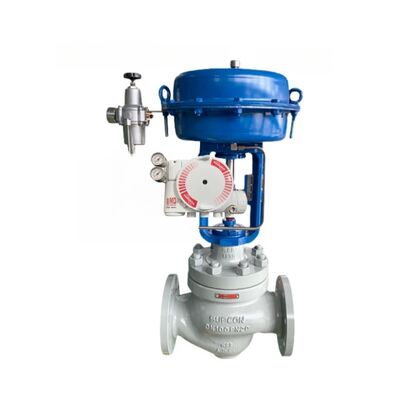

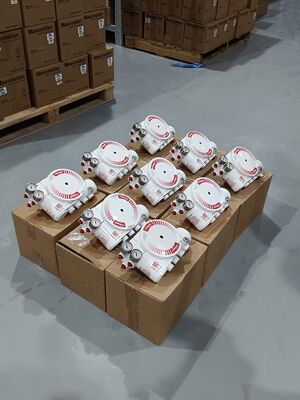

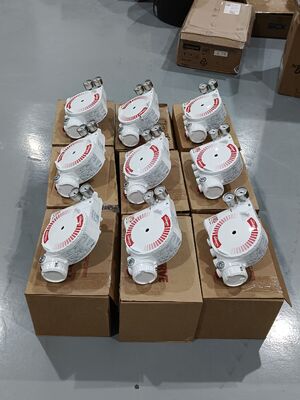

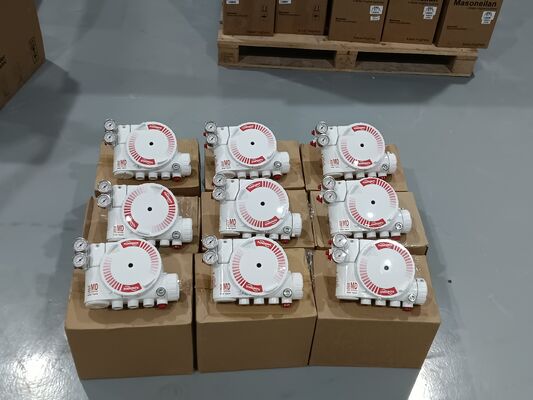

Posicionador Digital à Prova de Explosão SIL 2 Capaz com Comunicação HART Flowserve Logix 3200MD para Válvulas de Controle

Visão Geral do Produto

O Flowserve Logix 3200MD é um posicionador digital de alta performance para válvulas que utiliza tecnologia piezoelétrica para fornecer controle confiável e preciso de atuadores pneumáticos. Ele aceita um sinal de entrada de 4-20mA em duas vias e posiciona um atuador de válvula com base nesse comando analógico. A configuração pode ser feita localmente via botões, um dispositivo portátil HART ou o software SoftTools. LEDs de status locais, chaves DIP e botões de calibração tornam a configuração simples. A auto-sintonia com seleção de ganho dinâmico garante um controle estável e responsivo.

A unidade funciona com atuadores de dupla e simples ação para montagens lineares e rotativas. É insensível a variações na pressão de suprimento e pode lidar com pressões de suprimento de 30 a 150 psig. O invólucro à prova de explosão possui classificações Classe I Divisão 1 Grupos B-D, Ex d IIB+H2 e AEx d IIB+H2, e o posicionador é compatível com SIL 2.

Especificações Técnicas

Indústria de Aplicação

O Flowserve Logix 3200MD é utilizado nas indústrias de petróleo e gás, processamento químico, geração de energia, tratamento de água e farmacêutica. Ele lida com controle de dutos e atuadores, posicionamento de válvulas de reator, automação de bypass de turbinas e regulagem de fluxo em plantas.

Problemas Comuns

• Sem piscar de LED: A corrente está abaixo de 3,6 mA ou a polaridade da fiação está incorreta. Verifique se a corrente de suprimento é de pelo menos 3,6 mA e verifique a polaridade.

• Comunicações erráticas: Problemas no sinal HART. Verifique se a largura de banda da fonte de corrente está limitada a 25Hz. Verifique o comprimento e a impedância do cabo. Use uma barreira de segurança intrínseca compatível.

• Unidade não responde a comandos analógicos: A unidade está no modo de comando digital ou ocorreu um erro de calibração. Altere o modo de comando para analógico. Recalibre a unidade.

• Leitura da posição da válvula não é a esperada: Montagem do sensor de posição não a 180 graus, curso não calibrado ou MPC ativo. Reposicione o sensor. Calibre o curso.

• Posição acionada totalmente aberta ou fechada: Curso não calibrado, loop interno do sensor Hall não conectado, ação de ar incorreta definida ou tubulação invertida. Calibre o curso. Verifique as conexões de hardware.

• Calibração de Atrito Necessária: Nenhuma calibração de atrito realizada desde a redefinição de fábrica. Execute a Calibração de Atrito usando o menu de exibição, dispositivo portátil ou DTM.

Modelos de Substituição

O Flowserve Logix 3200MD é uma plataforma de posicionador digital madura. Para integridade de segurança adicional, a variante Logix 3200MD+ oferece recursos aprimorados. Para instalações mais recentes, o Logix 3800 é um modelo alternativo dentro da mesma família de produtos. Para alternativas entre fornecedores, verifique a montagem do atuador, a faixa de deslocamento e o protocolo de comunicação antes de fazer o pedido.
