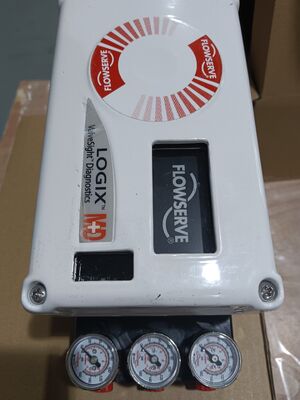

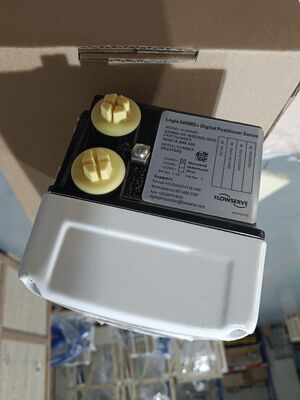

Flowserve Logix 520MD Posicionador de válvula digital com comunicação HART para controle de precisão e ajuste de ganho de múltiplas variáveis

Visão geral do produto

O Flowserve Logix 520MD é um posicionador de válvula digital que fornece controle preciso de atuadores pneumáticos.e 7 suportados) e o converte numa saída pneumática para atuadores rotativos e linearesO posicionador combina funções de posicionamento e ajuste superiores com configuração conveniente e poderosas ferramentas de diagnóstico.

O 520MD usa um algoritmo de ajuste de ganho de múltiplas variáveis que permite grandes mudanças de passo com um excesso mínimo, mantendo a resolução para responder a mudanças de passo muito pequenas.O procedimento de sintonização automática faz circular o atuador para produzir uma resposta medida e seleciona valores de ganho que fornecem o desempenho apropriado do atuadorUm selector de modificador de ganho pode aumentar ou diminuir o ganho calculado para um desempenho ideal.

A configuração é manuseada através de configurações fáceis do interruptor DIP para o modo de sintonização e outras configurações comuns.Os conjuntos de ajuste podem ser modificados com um computador portátil ou com o software ValveSight para acomodar uma ampla gama de tamanhos e tipos de atuadores.A unidade dispõe de um projecto de controlo em dois estágios para tempos de resposta mais rápidos e controlo mais rigoroso, com baixo consumo de ar.

Especificações técnicas

Indústria de aplicações

O Flowserve Logix 520MD é usado em petróleo e gás, processamento químico, geração de energia, tratamento de água e indústrias farmacêuticas.posicionamento da válvula do reatorA sua classificação de área perigosa certificada torna-o adequado para ambientes de processo exigentes.

Problemas comuns

• Não piscar de LEDVerificar que a corrente de alimentação é de, pelo menos, 3,6 mA e verificar a polaridade.

• Comunicações erráticasVerifique se a largura de banda da fonte atual está limitada a 25Hz Verifique o comprimento e a impedância do cabo Use uma barreira de segurança intrínseca compatível

• A unidade não responde aos comandos analógicosA unidade está no modo de comando digital ou ocorreu um erro de calibração.

• Indicação de posição da válvula não conforme esperado: Montagem do sensor de posição não a 180 graus, curso não calibrado, MPC ativo ou caracterização do utilizador ativo.

• Posição conduzida totalmente aberta ou fechada, não respondendo a um comando: Corrida não calibrada, circuito interno do sensor Hall não ligado, ajuste de ação de ar errado, tubo invertido ou problema do conversor I/P.

• É necessária uma calibração do atrito: Não foi realizada nenhuma calibração de atrito desde a redefinição de fábrica.

Modelos de substituição

A série Flowserve Logix 520MD é uma plataforma de posicionamento digital madura.Para instalações mais recentes, o Logix 3200MD e o Logix 3800MD são modelos alternativos da mesma família de produtos.e protocolo de comunicação antes de encomendar.
