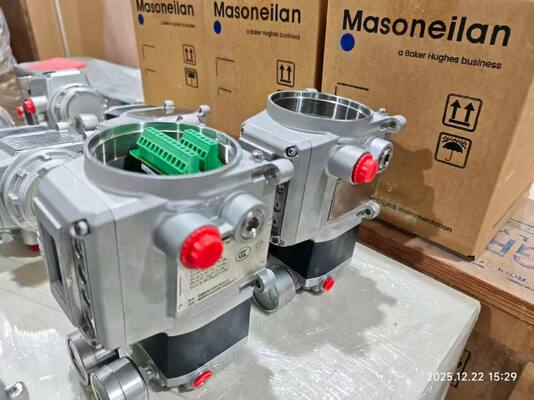

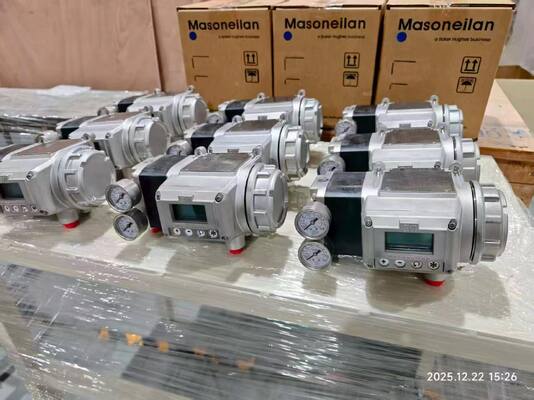

Posicionador Inteligente de Válvula Masoneilan SVI3 com Comunicação HART 7, Sensor de Posição Sem Contato e Configuração Inteligente com Um Botão

Visão geral do produto

O Masoneilan SVI3 é um posicionador de válvulas de terceira geração que aproveita a comunicação HART 7 em um loop de 4-20mA para controlar atuadores pneumáticos com alta precisão.Seu sensor de posição não contato elimina o desgaste mecânico, e a unidade funciona de forma fiável até -55°C. A interface local inclui um ecrã gráfico e botões de pressão de área de perigo.O dispositivo armazena até um ano de dados de diagnóstico a bordo e integra-se com os sistemas de controlo via DTM e EDDO consumo de ar é reduzido em 40% em comparação com os modelos anteriores, enquanto a entrega de ar é aumentada em 15%.

Especificações técnicas

Indústria de aplicações

O SVI3 é implantado na geração de energia, refino, petroquímica, petróleo e gás intermediários, e petróleo e gás a montante.Edifícios de reatores e turbinas, geradores de vapor de recuperação de calor, balanço de instalação, destilação, reformagem por hidroterapia, craqueamento, mistura secundária, amortecimento e fraccionamento, compressão de gás de carga, separação,Operações de integridade de oleodutos, desidratação, refrigeração, liquefação, carregamento e transporte, regasificação e compressão.

Problemas comuns

• Smart Cal não consegue completarVerifique se os limites de circulação da válvula estão dentro da faixa nominal.

• Oscilação de posição ou cicloSe os ciclos de posição forem muito maiores do que os ciclos de ponto de fixação, o posicionador pode estar a causar o ciclo.um caule partido, ou componentes de feedback de posição desconectados.

• Falha de comunicação com o aparelho de mão HART: Verificar se a resistência do circuito é adequada. Verificar se a tensão do terminal satisfaz os requisitos de conformidade (9Vdc @ 20mA, 11Vdc @ 4mA).

• erro de baixa potência (LOW_POWER)Corrente de entrada inferior a 3,15 mA. Aumentar a corrente de circuito para 4 mA para calibração e diagnóstico.

• TuneERR aparece após o autotune: Pode ser necessária uma regulação manual.

• SelfCheckError ou falha de hardwareSe a falha persistir, substitua o módulo eletrônico.

Modelos de substituição

O Masoneilan SVI3 é o substituto direto do SVI II AP e do SVI1000.Dispõe de suportes de montagem de aço inoxidável para qualquer combinação válvula/atuador e é totalmente compatível com suportes de montagem SVI II AP e SVI1000Para os usuários de AP SVI II, a atualização é relativamente simples. A montagem existente pode ser usada e apenas a conexão ar/tubos pode precisar de ajuste.Verificar a montagem do atuador, alcance de viagem e protocolo de comunicação antes de encomendar.
