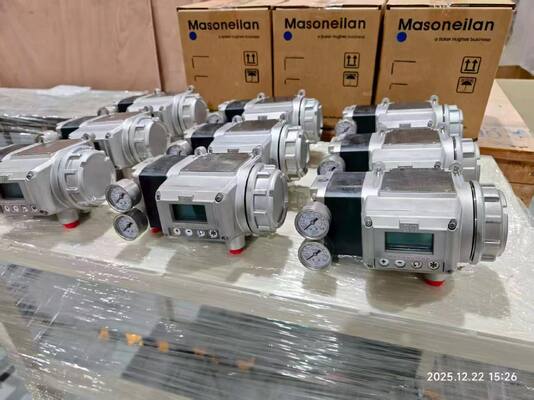

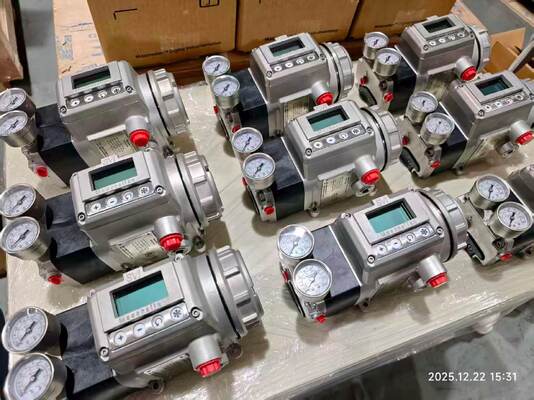

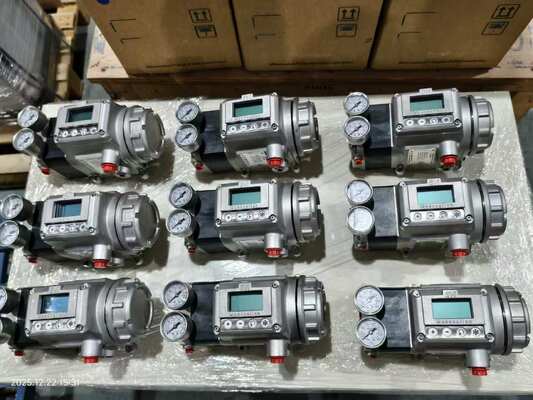

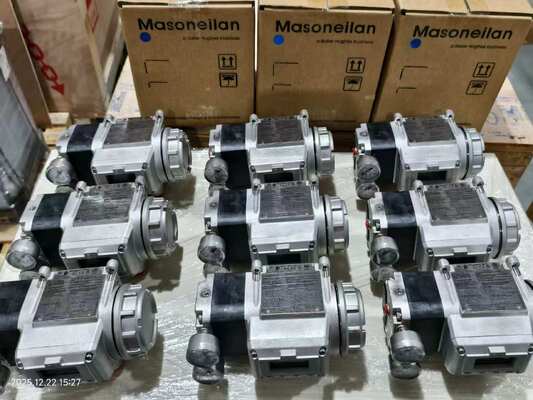

Posicionador Digital de Válvula Masoneilan SVI3 com Comunicação HART 7, Loop 4-20mA e Diagnósticos Avançados

Visão geral do produto

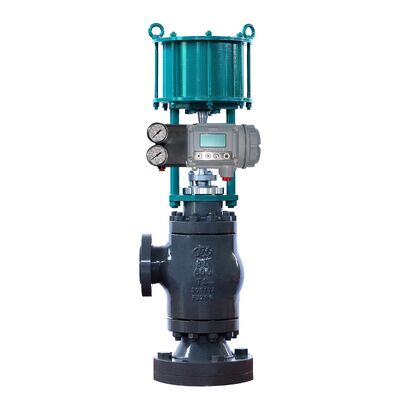

O Masoneilan SVI3 é um posicionador de válvula digital de terceira geração que usa comunicação HART 7 através de um loop de dois fios de 4-20mA.Aciona actuadores pneumáticos com alta precisão e inclui diagnósticos avançados para monitoramento contínuo de válvulasO sensor de posição sem contacto lê através da caixa, eliminando os pontos de desgaste mecânico.

A interface local possui uma tela gráfica de alto contraste e botões de pressão classificados para áreas perigosas.O posicionador armazena até um ano de dados de diagnóstico a bordo, que permite a análise de tendências sem ferramentas externas, e integra-se com os principais sistemas de controlo através do apoio DTM e EDD.

O consumo de ar em estado estacionário é 40% menor do que os modelos anteriores, e a entrega de ar é 15% maior para acariciar mais rápido.O SVI3 inclui 19 diagnósticos de válvulas on-line que monitoram a saúde da válvula enquanto o processo está em execução, ajudando a prever as necessidades de manutenção antes de ocorrerem falhas.

Especificações técnicas

Indústria de aplicações

O Masoneilan SVI3 é utilizado na geração de energia, refinação, petroquímica, petróleo e gás intermediários e petróleo e gás a montante.torres de arrefecimento, edifícios de reatores, edifícios de turbinas, geradores de vapor de recuperação de calor, balanço de instalações, destilação, reformagem de hidroprocessamento, cracking, mistura secundária, apagamento e fracionamento,compressão de gás de carga, separação, operações de integridade de tubulação, desidratação, refrigeração, liquefação, carregamento e transporte, regasificação e compressão.

Problemas comuns

• Smart Cal não consegue completarVerifique se os limites de circulação da válvula estão dentro da faixa nominal.

• Oscilação de posição ou cicloSe os ciclos de posição forem muito maiores do que os ciclos de ponto de fixação, o posicionador pode estar a causar o ciclo.um caule partido, ou componentes de feedback de posição desconectados.

• Falha de comunicação com o aparelho de mão HART: Verificar se a resistência do circuito é adequada. Verificar se a tensão do terminal satisfaz os requisitos de conformidade (9Vdc @ 20mA, 11Vdc @ 4mA).

• erro de baixa potência (LOW_POWER)Corrente de entrada inferior a 3,15 mA. Aumentar a corrente de circuito para 4 mA para calibração e diagnóstico.

• TuneERR aparece após o autotune: Pode ser necessária uma regulação manual.

• SelfCheckError ou falha de hardwareSe a falha persistir, substitua o módulo eletrônico.

Modelos de substituição

O Masoneilan SVI3 é o substituto direto do SVI II AP e do SVI1000.Dispõe de suportes de montagem de aço inoxidável para qualquer combinação válvula/atuador e é totalmente compatível com suportes de montagem SVI II AP e SVI1000Para os usuários de AP SVI II, a atualização é relativamente simples. A montagem existente pode ser usada e apenas a conexão ar/tubos pode precisar de ajuste.Verificar a montagem do atuador, alcance de viagem e protocolo de comunicação antes de encomendar.
