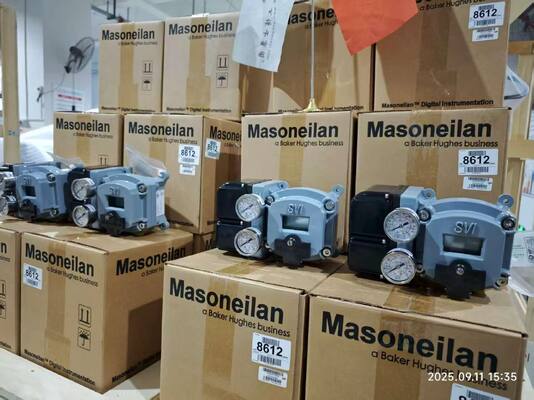

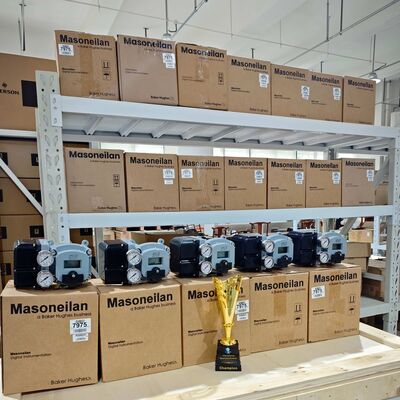

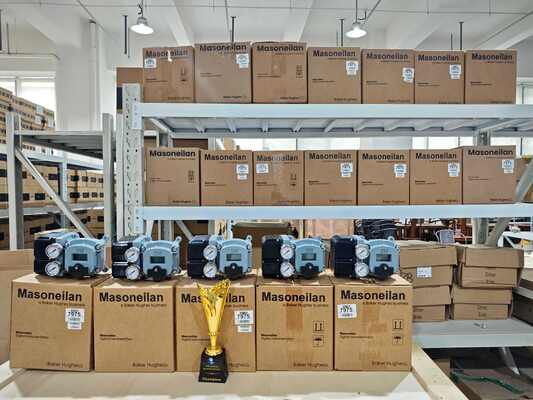

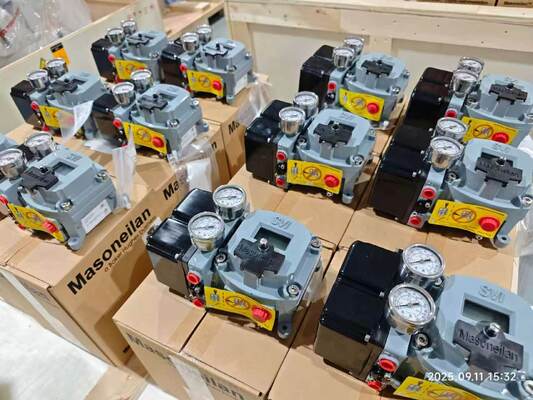

Posicionador Digital de Válvula Masoneilan SVI II com Comunicação HART e Microprocessador de 32 bits para Detecção de Posição sem Contato

PVisão Geral do Produto

O Masoneilan SVI II é um posicionador de válvula digital com microprocessador de 32 bits e interface local que controla um atuador pneumático usando um sinal de controle de 4-20mA de dois fios. Ele oferece comunicação bidirecional usando o protocolo HART, suportando HART 5 ou 7 sobre 4-20mA. O design universal permite a fácil substituição de posicionadores analógicos existentes em atuadores pneumáticos Masoneilan ou não-Masoneilan, de ação simples ou dupla.

A tecnologia de detecção de posição sem contato lê através da carcaça — nenhuma peça móvel mecânica entra na cavidade principal da carcaça, prolongando a vida útil. O LCD e os botões são operáveis em todos os ambientes perigosos certificados, e a comissionamento é rápido e preciso com métodos de paradas automáticas e sintonia automática. Um design serve para aplicações rotativas e lineares, remotas ou locais.

Especificações Técnicas

Indústria de Aplicação

O Masoneilan SVI II é usado em geração de energia, refino, petroquímicos, óleo e gás midstream, e óleo e gás upstream. As principais aplicações incluem geradores de turbinas a vapor, condensadores, torres de resfriamento, edifícios de reatores, edifícios de turbinas, geradores de vapor de recuperação de calor, balanceamento de planta, destilação, reforma de hidroprocessamento, craqueamento, mistura secundária, quenching e fracionamento, compressão de gás de carga, separação, operações de integridade de pipeline, desidratação, refrigeração, liquefação, carregamento e expedição, regaseificação e compressão.

Problemas Comuns

• Autotune não conclui: O atrito medido é superior a 30% da força da mola ou a válvula está visivelmente oscilando em torno do ponto de ajuste. Execute o Autotune com configurações de Agressividade de 2 ou 4, ou prossiga para a sintonia manual garantindo que o Ganho Integral (I) seja definido em um mínimo de 100.

• Oscilação de Posição — Rápida: Diminua o Ganho (P) e (Padj) em incrementos de 50% até que a oscilação cesse.

• Oscilação de Posição — Lenta: Aumente o ganho (P) e (Padj) em incrementos de 5% até que a oscilação seja reduzida. Reduza o Ganho Integral (I) em 25% até que a posição seja uma linha reta.

• Atrito da Válvula maior que 25% da faixa da mola: Aumente o Ganho Integral (I) em 25% até que a oscilação se estenda para uma linha reta. Defina o parâmetro DeadZone para 0,25%.

• SelfCheckError (Falha de Hardware): Remova a energia do dispositivo por dois minutos e reinicie. Limpe o alarme usando ValVue ou HART Host. Se a falha persistir, substitua o dispositivo completo ou o módulo eletrônico.

Modelos de Substituição

O Masoneilan SVI3 AP é o posicionador de válvula digital de próxima geração da mesma linha de produtos. Ele possui suportes de montagem de aço inoxidável para qualquer combinação de válvula/atuador e é totalmente retrocompatível com os suportes SVI II AP e SVI1000. Para alternativas de fornecedores cruzados, verifique a montagem do atuador, a faixa de curso e o protocolo de comunicação antes de fazer o pedido.
