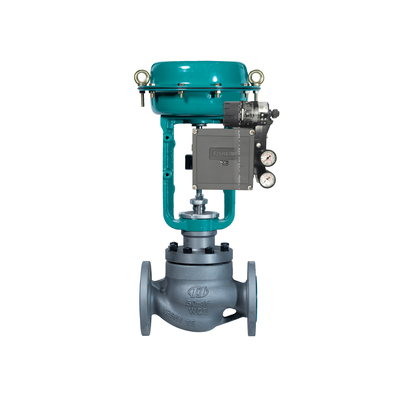

Fisher 3582i Posicionador eletro-pneumático com entrada de 4-20 mA de corrente contínua para válvulas de controlo de modulação por diafragma

Visão geral do produto

O Fisher 3582i é um posicionador de válvula eletro-pneumático projetado para válvulas de controle de tronco deslizante acionadas por diafragma..O conversor aceita um sinal DC de 4 a 20 mA e produz uma saída pneumática proporcional através de um sistema de bocal/flapper.que regula a pressão de alimentação do atuador para manter a haste da válvula na posição comandada pelo sinal de entrada.

A unidade é conhecida por sua precisão, resposta rápida e tolerância à vibração da planta.O projeto modular permite que um conversor 582i seja adicionado a um posicionador pneumático 3582 existente no campo, convertendo-a em operação eletro-pneumática.

O zero e o span são ajustáveis com uma chave de fenda e uma chave de chave, uma vez que a tampa é removida.As variações da pressão de alimentação e da carga da válvula têm um efeito mínimo no desempenhoA caixa e os materiais internos resistem a condições adversas, e o ar sangrado limpa as partes internas para uma proteção extra.

Especificações técnicas

Indústria de aplicações

O 3582i é usado em indústrias de processo com válvulas de controle de tronco deslizante acionadas por diafragma.O intervalo zero e span ajustável cobre todos os sinais de entrada padrãoUma família de posicionadores suporta muitas aplicações, simplificando o inventário de peças sobressalentes em toda a fábrica.

Problemas comuns

• O posicionador não responde ao sinal de entrada: Verificar a pressão de alimentação e as ligações pneumáticas, verificar se o conjunto de bocal/flapper não está entupido e se o relé está a funcionar.

• A posição da haste da válvula não corresponde ao sinal de entradaVerifique se a posição da camada corresponde ao movimento e ação do atuador.

• Operação ou oscilação errática: Verificar a presença de fugas de ar nos tubos e acessórios; verificar a presença de atrito excessivo na embalagem da válvula ou no actuador.

• As flutuações da pressão de abastecimento afectam a posiçãoO 3582i foi concebido para minimizar o efeito das alterações de pressão de alimentação, mas flutuações extremas podem ainda causar problemas.

Modelos de substituição

O 3582i é um design de posicionador pneumático antigo para novas instalações que requerem comunicação e diagnóstico digital.Os controladores de válvula digital DVC6200 ou DVC2000 são os equivalentes modernos da mesma linha de produtosO conversor 582i pode ser instalado em campo num posicionador pneumático 3582 existente para o atualizar para uma configuração 3582i,Embora isso possa exigir a mudança de montagem do posicionador e faixa de sinal de entradaPara alternativas entre fornecedores, verifique a montagem do atuador, a autonomia e a compatibilidade do sinal de entrada antes de encomendar.
