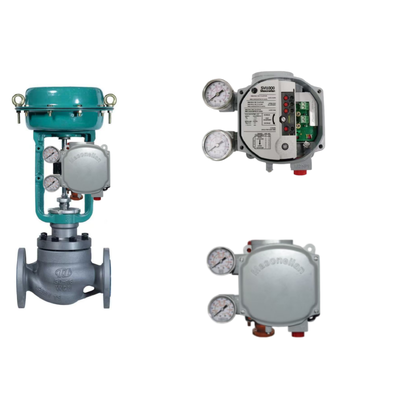

Masoneilan SVI1000 Loop-Powered 4-20mA HART Digital Valve Positioner com Feedback Magnético Sem Contato

Visão geral do produto

O Masoneilan SVI1000 é um posicionador de válvulas digital de comunicação HART que opera em um loop de 4-20mA. Ele é projetado especificamente para válvulas de controle pneumáticas de ação única.A unidade utiliza um sistema de feedback magnético sem contato que elimina ligações mecânicas e seu desgaste associadoUma vez que é alimentado por circuito, não é necessária uma fonte de alimentação separada.

Uma interface local de botão de pressão com indicadores LED segue um design de um botão-uma função.HART Revisão 5 ou 7 é campo selecionávelOs dois interruptores de estado sólido incorporados podem ser usados para a indicação de posição.

Especificações técnicas

Indústria de aplicações

O Masoneilan SVI1000 é usado na geração de energia, processamento químico, refino, petroquímica e petróleo e gás.Geradores de vapor de recuperação de calor, destilação, hidroprocessamento, craqueamento, mistura, integridade da tubulação e compressão de gás.Sua configuração simples e feedback magnético confiável tornam-no ideal para controle de estrangulamento de rotina em válvulas pneumáticas de ação única.

Problemas comuns

• O posicionador não responde ao sinal de entradaVerifique se a pressão de alimentação está dentro de 20-100 psi e se as ligações pneumáticas estão seguras.

• A válvula responde lentamente ou não respondePara os atuadores de grande volume, verificar que a queda do fornecimento durante o enchimento é inferior a 15%.

• Alerta de erro de posição: Execute uma assinatura de válvula usando o SVI1000 Basic DTM. Verifique se há uma embalagem apertada, acumulação de caule ou atrito do atuador.

• Potência marginal (todos os LED desligados)A corrente de entrada é inferior a 3,85 mA. Aumentar a corrente de circuito para 4 mA para calibração e diagnóstico.

• Falha de calibração: A calibração do sensor de entrada estava fora do intervalo aceitável.

• Falha de hardware (SelfCheckError): Desligue a energia durante dois minutos e reinicie. Desligue o alarme através de ValVue ou HART Host. Se a falha persistir, substitua o módulo eletrônico.

Modelos de substituição

O Masoneilan SVI1000 é um posicionador digital básico.As séries SVI II AP ou SVI3 são as opções de nível seguinte da mesma linha de produtosPara alternativas entre fornecedores, verifique a montagem do atuador, o alcance de viagem e o protocolo de comunicação antes de encomendar.
