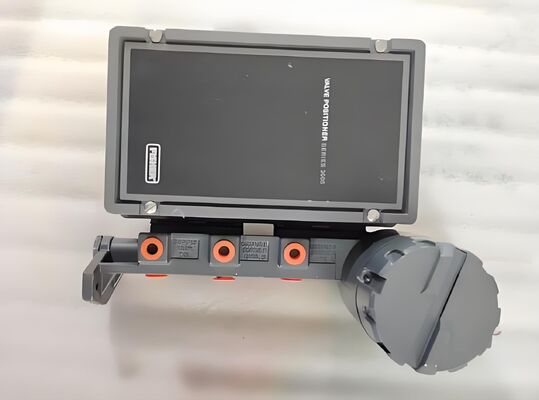

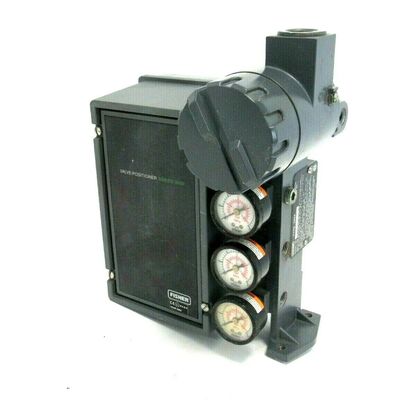

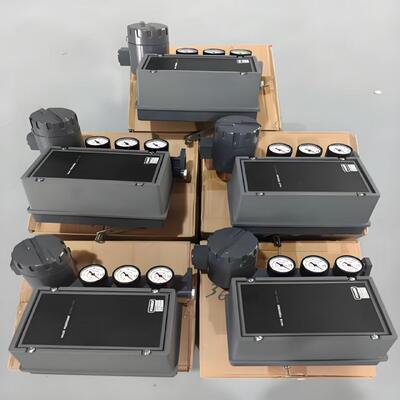

Posicionador Eletropneumático de Válvula Fisher 3620J 4-20mA para Válvulas Rotativas com Construção em Liga de Alumínio

Visão Geral do Produto

O Fisher 3620J é um posicionador de válvula eletropneumático projetado para uso com atuadores rotativos de diafragma ou pistão. Ele consiste em um posicionador pneumático 3610J combinado com um conversor eletropneumático 3622. O conversor recebe um sinal de entrada de 4-20 mA CC e produz uma saída pneumática proporcional (0,2 a 1,0 bar / 3 a 15 psig) que aciona o estágio do posicionador pneumático.

O 3620J é um posicionador de ação simples que é montado integralmente na carcaça do atuador. A ação pode ser alternada entre direta e reversa em campo sem peças adicionais. Os ajustes de zero, span e crossover são facilmente acessíveis com uma chave de fenda após a remoção da tampa. Um pequeno ganho de loop ajustável permite o ajuste fino para cada tamanho de atuador e aplicação específicos para otimizar a resposta dinâmica.

O posicionador fornece operação precisa e de resposta rápida e suporta vibrações encontradas na maioria dos ambientes de planta. Mudanças na pressão de suprimento têm efeito mínimo na operação do posicionador. A carcaça, os componentes e os materiais de vedação são selecionados para suportar ambientes agressivos, com fundidos sob pressão de liga de alumínio de baixo teor de cobre para resistência à corrosão. O ar de purga do posicionador purga as peças internas e a carcaça do atuador para proteção adicional.

Especificações Técnicas

Indústria de Aplicação

O Fisher 3620J é usado em processamento químico e petroquímico, geração de energia, tratamento de água e águas residuais e controle de processos industriais em geral. É adequado para loops de controle pneumáticos mais antigos e aplicações onde é necessário posicionamento confiável de válvulas rotativas. O posicionador é montado integralmente na carcaça do atuador para uma instalação compacta.

Problemas Comuns

• Sem sinal de saída com entrada presente: Verifique se o bico está entupido. Limpe o bico. Verifique a pressão de suprimento de ar.

• Pressão de saída lenta ou anormal: Verifique se a pressão de suprimento está dentro das especificações. Verifique o amplificador pneumático e o conjunto bico/flapper.

• Resposta linear ruim: Verifique o ajuste da mola de zero. Verifique a posição do mecanismo de ajuste de alcance.

• Posicionador não responde: Verifique a pressão de suprimento e as conexões pneumáticas. Verifique se o conversor está recebendo o sinal de 4-20 mA.

• Vazamento de ar: Verifique O-rings, juntas e diafragma quanto a desgaste. Substitua conforme necessário.

Modelos de Substituição

O Fisher 3620J é uma plataforma de posicionador eletropneumático madura. Para comunicação digital moderna e diagnósticos avançados, os controladores de válvula digitais Fisher DVC6200 ou DVC2000 são as alternativas da geração atual. Para instalações legadas, o 3620J serve como substituto direto para o posicionador pneumático 3610J quando a entrada elétrica é necessária. O 3620JP adiciona um transmissor de posição e o 3620JPR adiciona capacidade de montagem remota. Para alternativas de fornecedores cruzados, verifique a compatibilidade de montagem do atuador, faixa de curso e sinal de entrada antes de fazer o pedido.
