Posicionador de válvulas eletro-pneumáticas da série Fisher 3720 de 4 a 20 mA para válvulas de controlo

Visão geral do produto

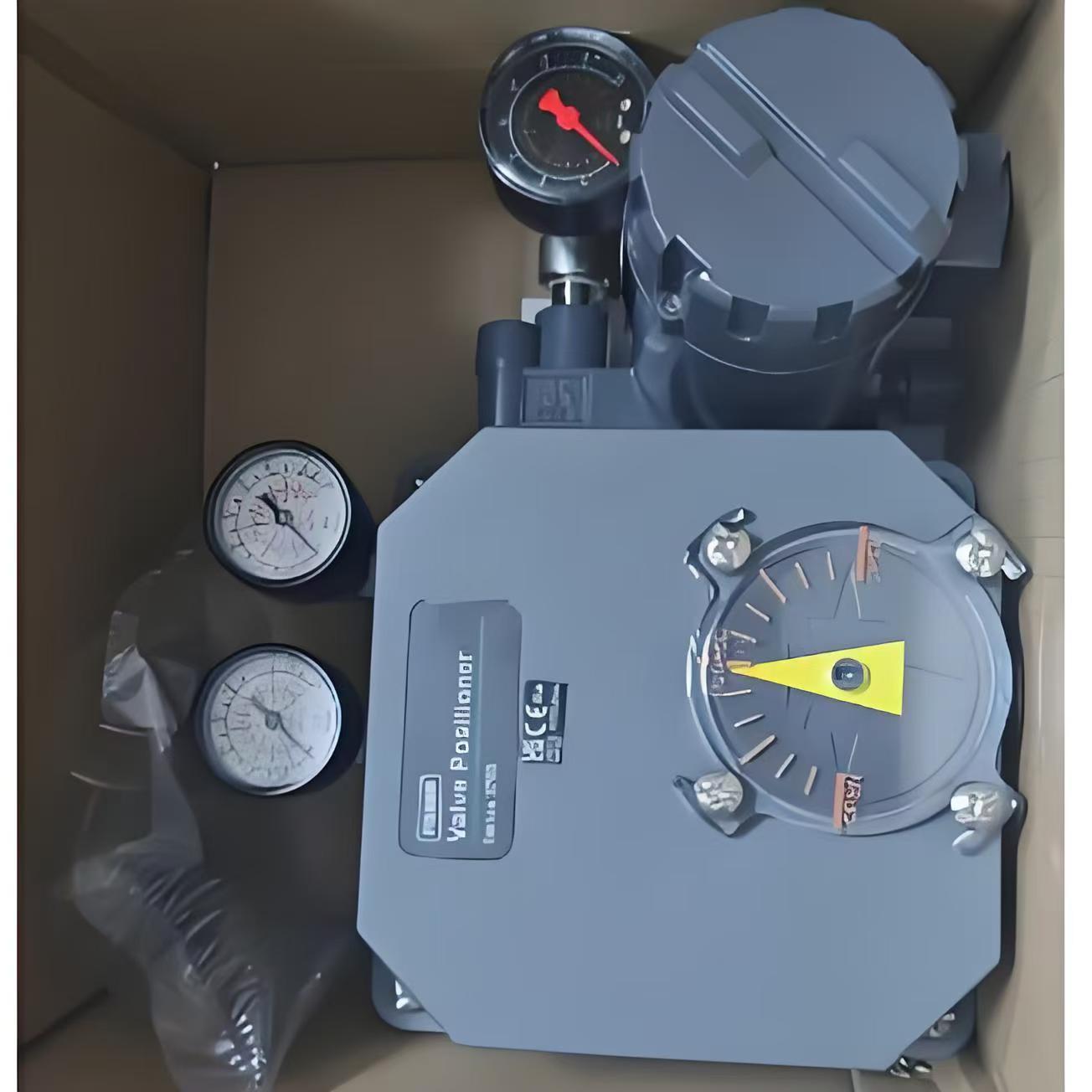

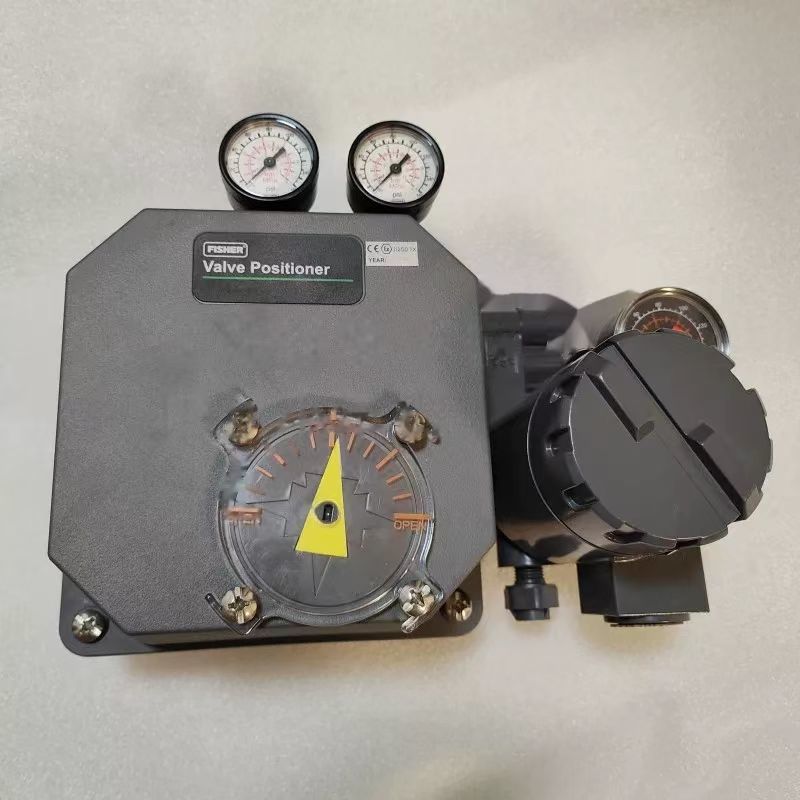

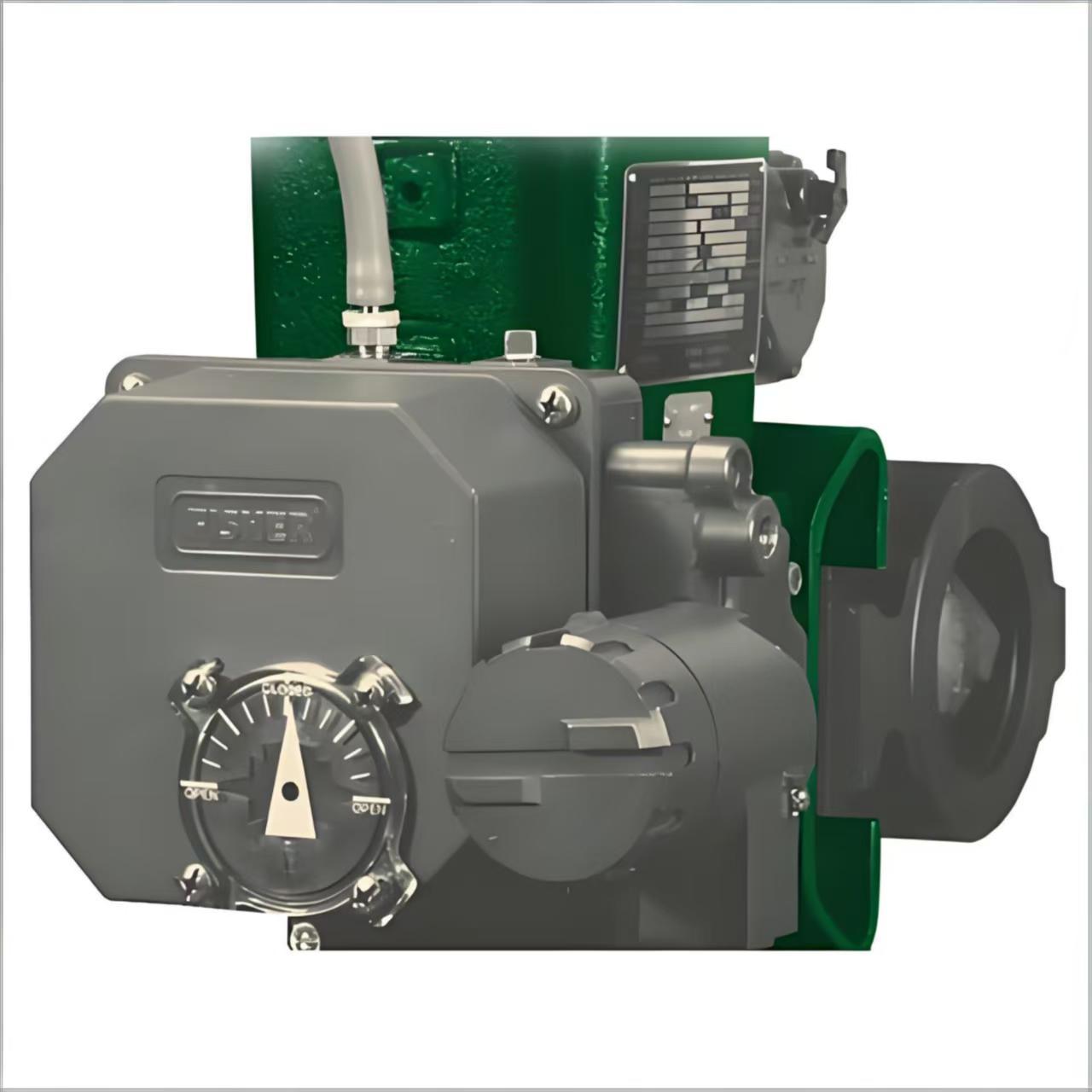

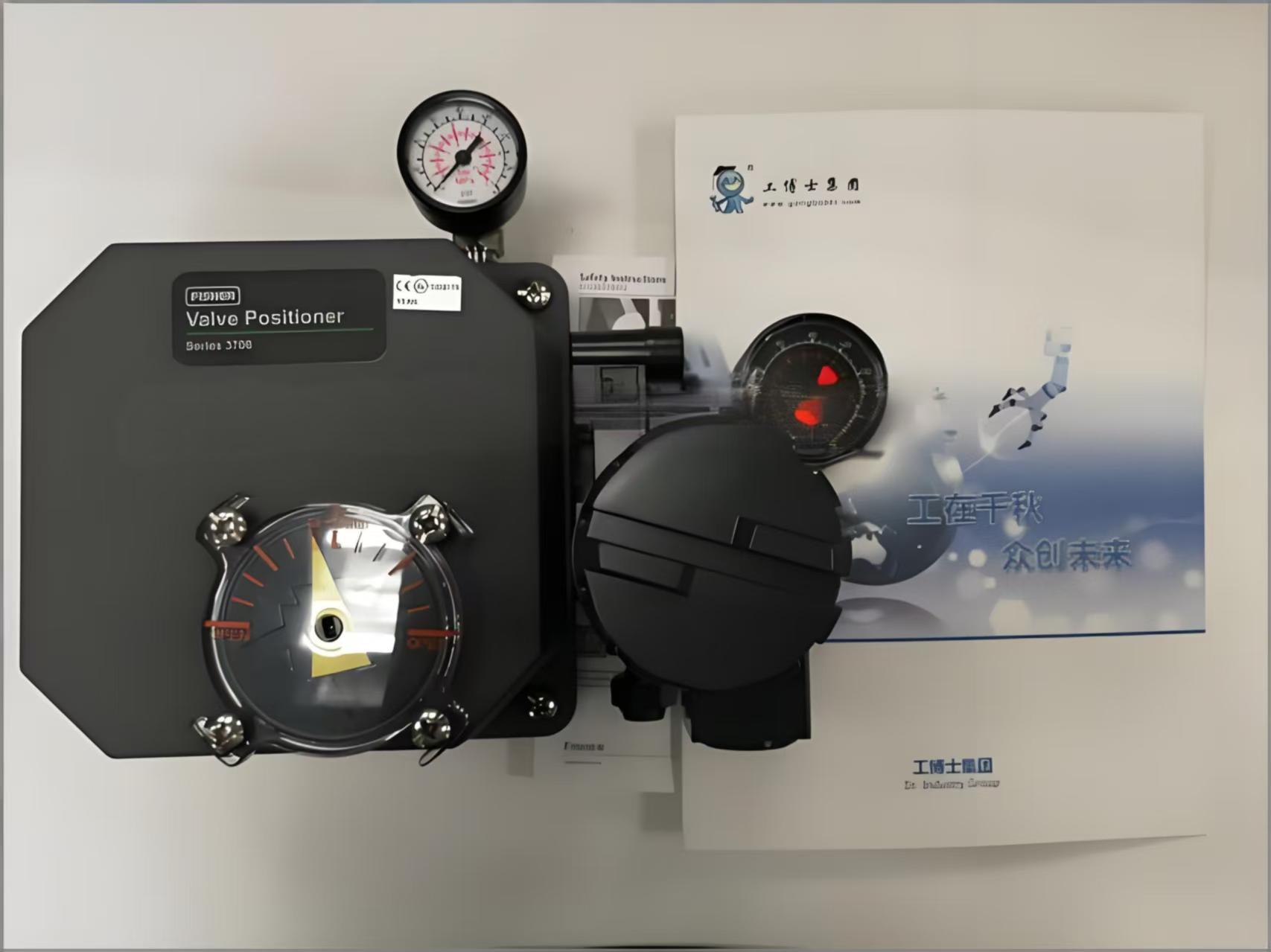

O Fisher 3720 é um posicionador de válvula eletro-pneumático projetado para uso com atuadores rotativos de diafragma ou pistão.É constituído por um posicionador pneumático 3710 combinado com um conversor eletro-pneumático 3722O conversor recebe um sinal de entrada DC de 4-20 mA e produz uma saída pneumática proporcional (0,2 a 1,0 bar / 3 a 15 psig) que impulsiona o estágio do posicionador pneumático.

O 3720 pode ser usado em configurações de ação única ou de ação dupla. A ação pode ser alternada entre direta e reversa no campo.A construção modular permite que um posicionador pneumático 3710 seja convertido numa unidade eletro-pneumática 3720 adicionando o conversor 3722.

O posicionador utiliza a tecnologia comprovada de válvulas de bobina para uma operação precisa e rápida com uma vida útil de ciclo elevado.e materiais de juntas são selecionados para ambientes adversos, com fundições a óleo de liga de alumínio de baixo cobre para resistência à corrosão.O 3720 pode ser utilizado em aplicações de baixa e alta temperatura., bem como na transformação de alimentos e bebidas, farmacêutica e tabaco, onde são necessários materiais especiais.

Especificações técnicas

Indústria de aplicações

O Fisher 3720 é usado no controle geral de processos industriais, incluindo processamento químico, geração de energia, celulose e papel e outras indústrias que exigem posicionamento confiável de válvulas rotativas.Com selos de EPDM, também pode servir aplicações de processamento de alimentos e bebidas, farmacêutica e tabaco.

Problemas comuns

• Nenhum sinal de saída com entrada presenteVerifique se o bico está entupido, limpe-o, verifique a pressão do ar.

• Pressão de saída lenta ou anormalVerifique se a pressão da alimentação está dentro das especificações.

• Resposta linear fraca: Verificar o ajuste da mola zero. A mola zero tem um intervalo de trabalho linear limitado. Verificar a posição do mecanismo de ajuste do intervalo.

• O posicionador não responde.Verificar a pressão de alimentação e as ligações pneumáticas, verificar se o conversor recebe o sinal de 4 a 20 mA.

• Fugas de ar: Verifique se os anéis de proteção, as juntas e o diafragma estão desgastados.

Modelos de substituição

O Fisher 3720 é uma plataforma de posicionamento eletro-pneumático maduro para comunicação digital moderna e diagnósticos avançados.Os controladores de válvulas digitais Fisher DVC6200 ou DVC2000 são as alternativas da geração atual.Para instalações antigas, o 3720 serve como substituto direto do posicionador pneumático 3710 quando for necessária entrada elétrica.Distância de viagem, e da compatibilidade do sinal de entrada antes da encomenda.
