Posicionador de Válvula Inteligente HART Série SP7 da Spirax Sarco para Válvulas de Controle

Visão Geral do Produto

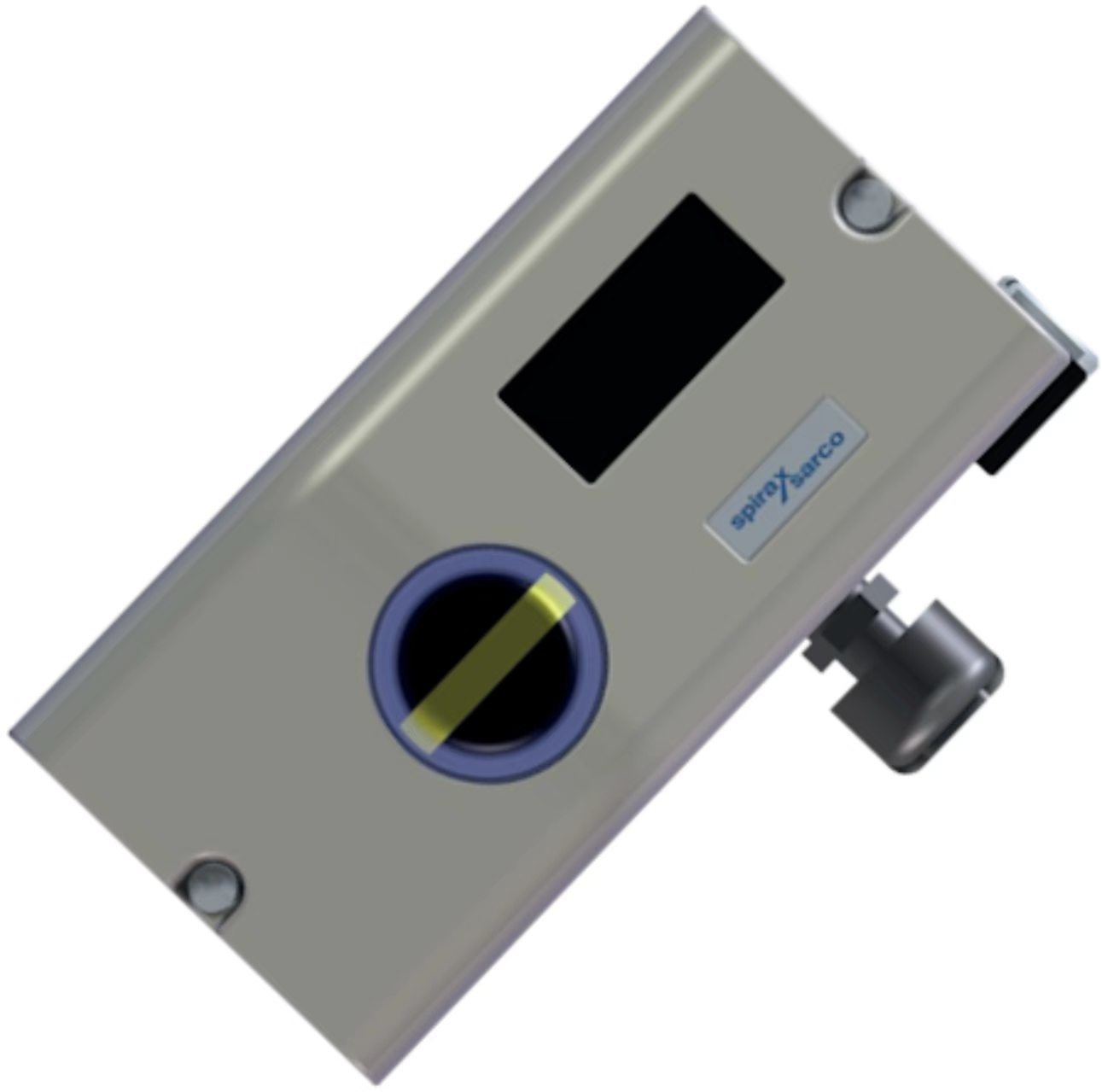

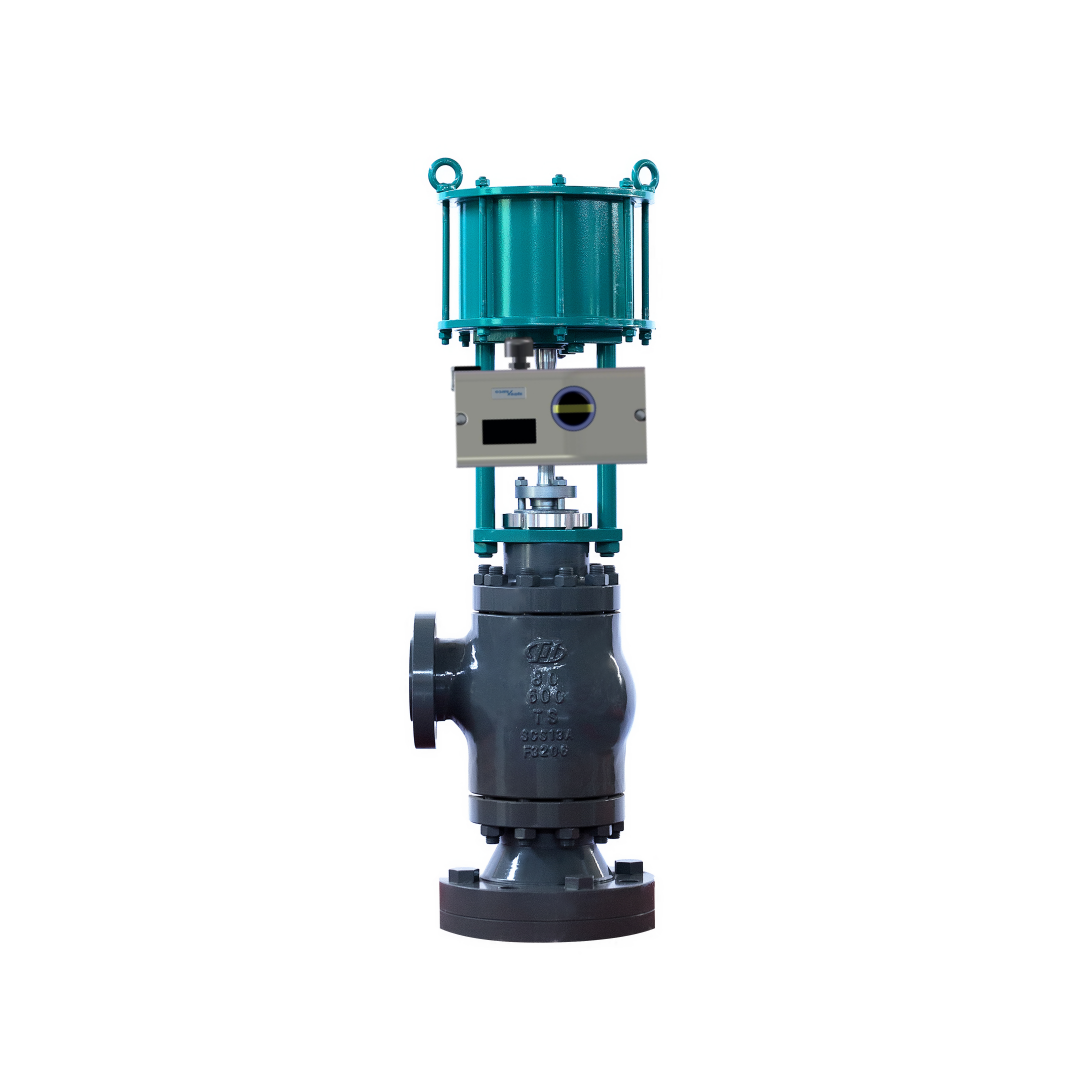

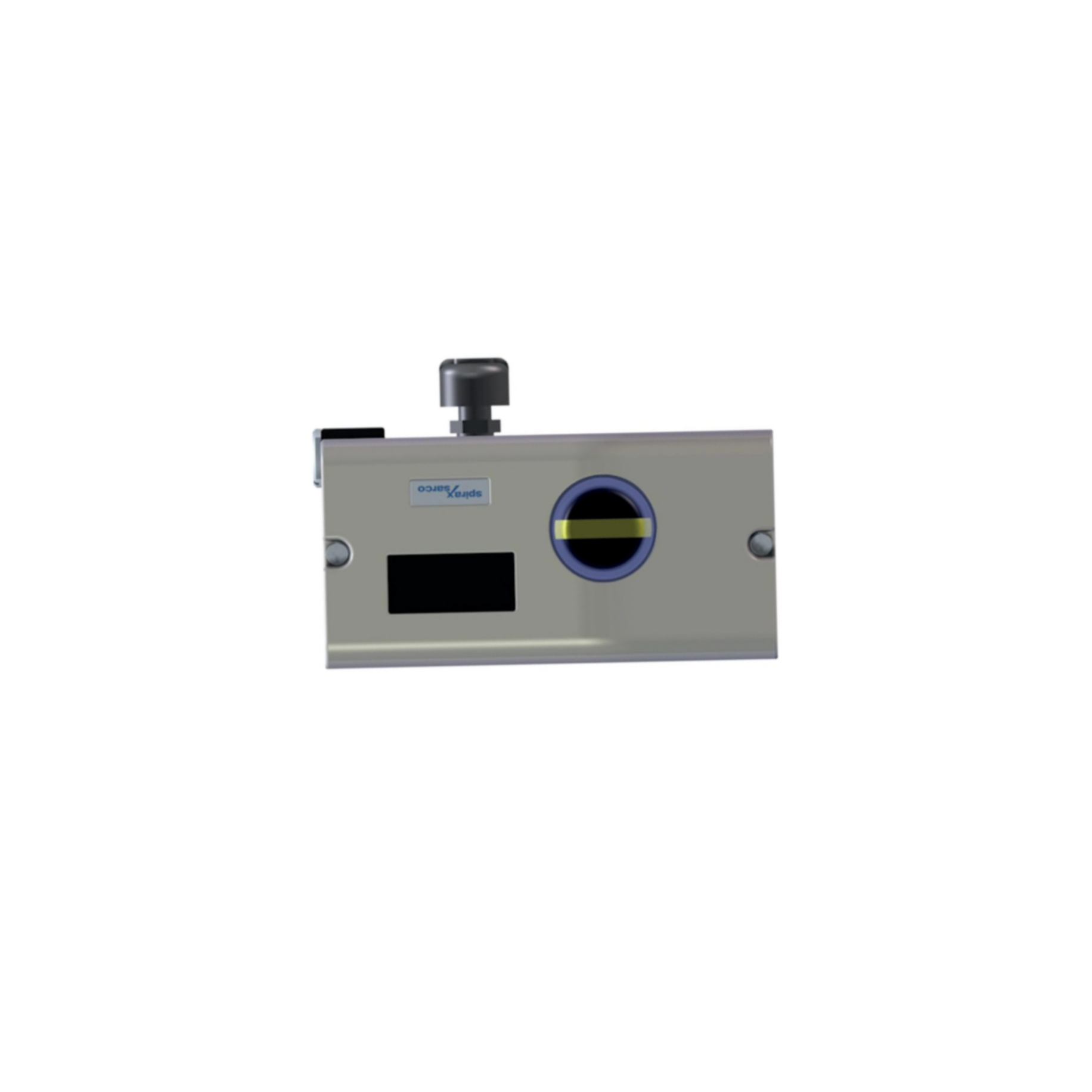

O Spirax Sarco SP7 é um posicionador de válvula eletropneumático inteligente e configurável eletronicamente, projetado para montagem em atuadores pneumáticos lineares ou rotativos que estejam em conformidade com a NAMUR. Ele garante proporcionalidade exata entre o curso da válvula e o sinal elétrico de entrada (mA) para o posicionador.

O SP7-1* possui uma carcaça de alumínio fundido tratada para instalação externa. A unidade pode ser montada em atuadores pneumáticos com curso rotativo de -57 a +57° ou curso linear de -28 a +28°. O posicionador pode ser fornecido com ou sem kit de montagem e com ou sem bloco de manômetro. Ele opera com um sinal de controle em mA e uma pressão de suprimento de ar de 1,4 a 6 bar. O posicionador também pode ser usado para reverter a ação do sinal de controle.

O SP7-10 inclui uma interface de comunicação local (LCI) como padrão, com um módulo de comunicação HART opcional para comunicação via sinal de 20mA. HART 5 ou HART 7 estão disponíveis. O SP7-11 oferece um módulo PROFIBUS PA, e o SP7-12 oferece um módulo FOUNDATION Fieldbus. Uma entrada digital pode ativar funções do sistema de controle, e uma saída digital emite mensagens coletivas (alarmes/falhas). O SP7 é um dos posicionadores mais eficientes em termos de energia disponíveis, com um consumo máximo de ar em estado estacionário de 0,015 SCFM, até 50 vezes mais eficiente do que posicionadores eletropneumáticos semelhantes.

Especificações Técnicas

Indústria de Aplicação

O Spirax Sarco SP7 é usado em sistemas de controle de vapor, aquecimento e resfriamento de processos, utilidades de alimentos e bebidas, vapor limpo farmacêutico e controle geral de válvulas industriais. É adequado para aplicações onde o posicionamento digital confiável e a eficiência energética são essenciais. O posicionador pode ser usado com qualquer atuador que esteja em conformidade com a NAMUR, incluindo os atuadores das séries Spirax Sarco BVA300, PN1600, PNS3000, PNS4000, PN9000 e TN2000.

Problemas Comuns

• O posicionador não responde ao sinal de entrada: Verifique se a pressão do ar de suprimento está dentro de 1,4~6 bar. Verifique se as conexões pneumáticas estão seguras. Verifique se a qualidade do suprimento de ar atende à ISO 8573-1:2010 Classe 3:3:3.

• A posição da válvula não corresponde ao sinal de entrada: Verifique a configuração da curva característica. Verifique se a direção de operação está definida corretamente. Recalibre o ponto zero.

• Resposta lenta da válvula: Verifique a pressão do ar de suprimento e o filtro. Verifique se o tubo de suprimento de ar não está restrito.

• ERRO 10 (Interrupção da fonte de alimentação): A fonte de alimentação foi interrompida por pelo menos 20 ms. O atuador é movido para a posição segura. Após aproximadamente 5 segundos, o posicionador é redefinido automaticamente.

• ERRO 11 (Erro de RAM): O atuador é movido para a posição segura. Após aproximadamente 5 segundos, o posicionador é redefinido automaticamente e a RAM é reinicializada.

• SENS_ERR (Sensor de posição defeituoso): O sensor de posição está defeituoso. Entre em contato com o serviço para substituição.

• ALARME 1 (Vazamento entre o posicionador e o atuador): Verifique se há vazamentos nas tubulações e conexões pneumáticas.

• ALARME 2 (Corrente do setpoint fora da faixa): Verifique a fonte do sinal de entrada e a fiação.

Modelos de Substituição

O Spirax Sarco SP7 é uma plataforma de posicionador inteligente de geração atual. O Posicionador Inteligente SP8 é a opção de nível superior da mesma linha de produtos, oferecendo diagnóstico avançado de válvulas com tendências de dados de longo prazo para comparar o desempenho atual da válvula com uma nova válvula de controle. Para instalações legadas, o SP7 serve como uma atualização dos posicionadores mais antigos das séries Spirax Sarco EP5/EP6 e posicionadores puramente pneumáticos. Para alternativas de outros fornecedores, verifique a montagem do atuador, a faixa de curso e o protocolo de comunicação antes de fazer o pedido.
