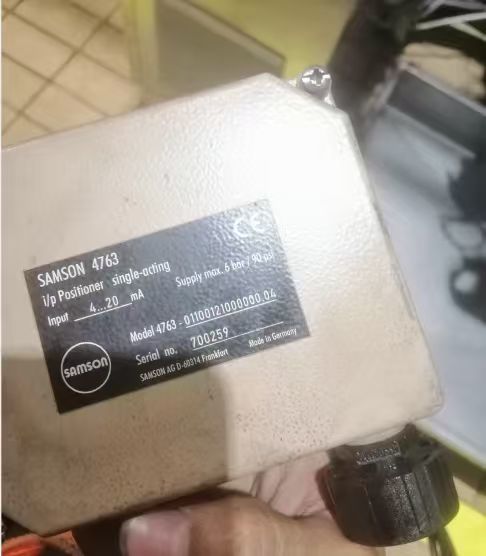

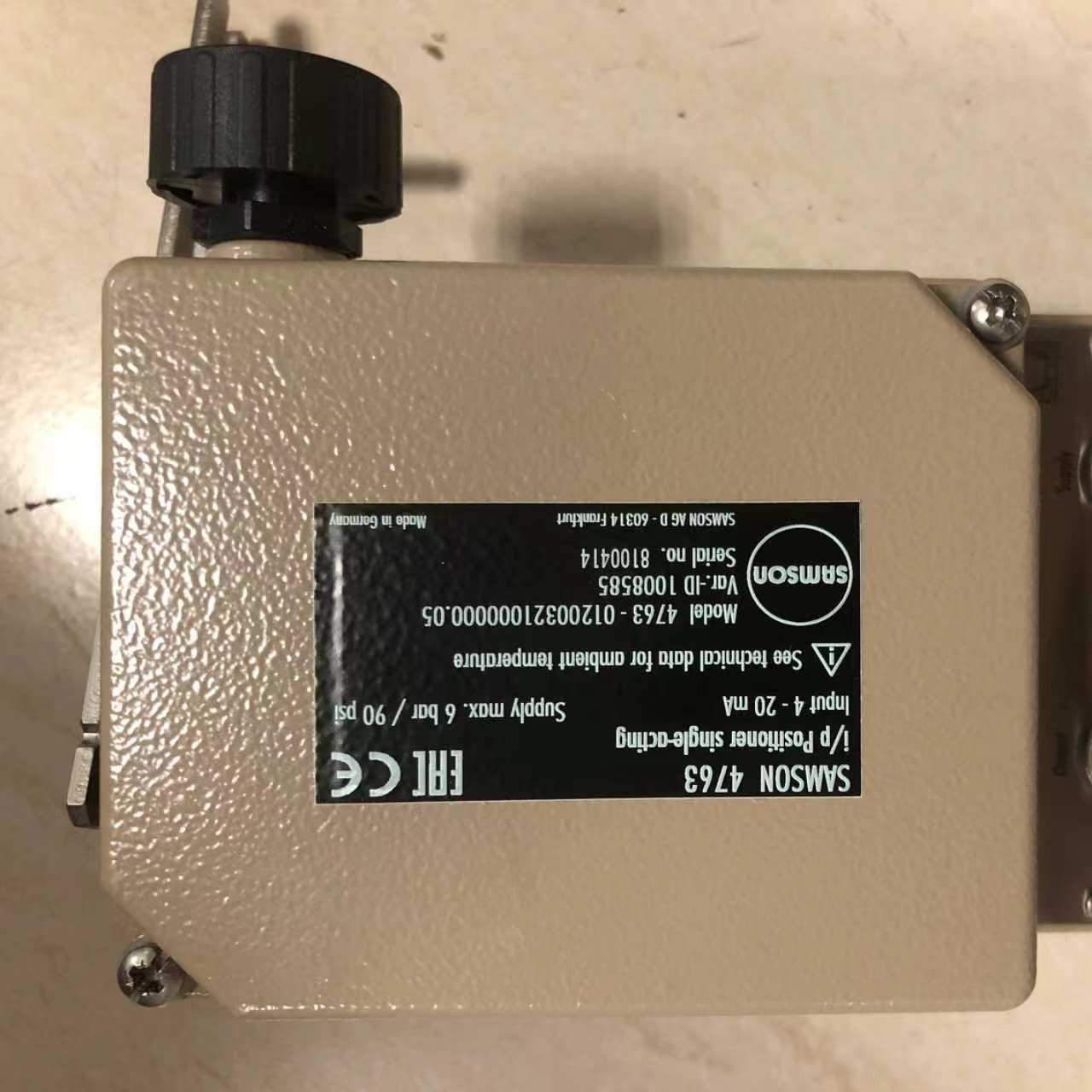

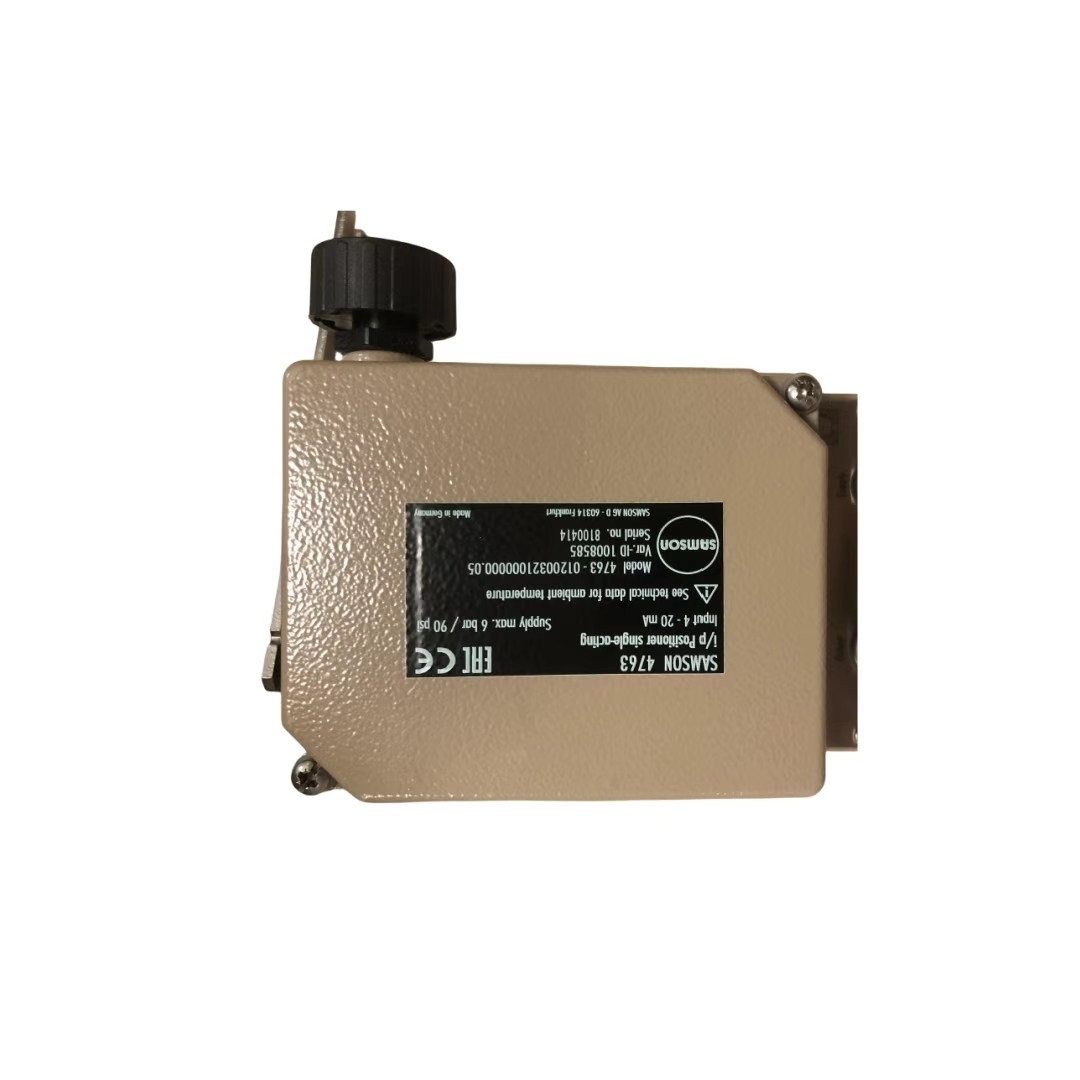

Posicionador Eletropneumático Samson Série 4763 4-20mA para Válvulas de Controle

Visão Geral do Produto

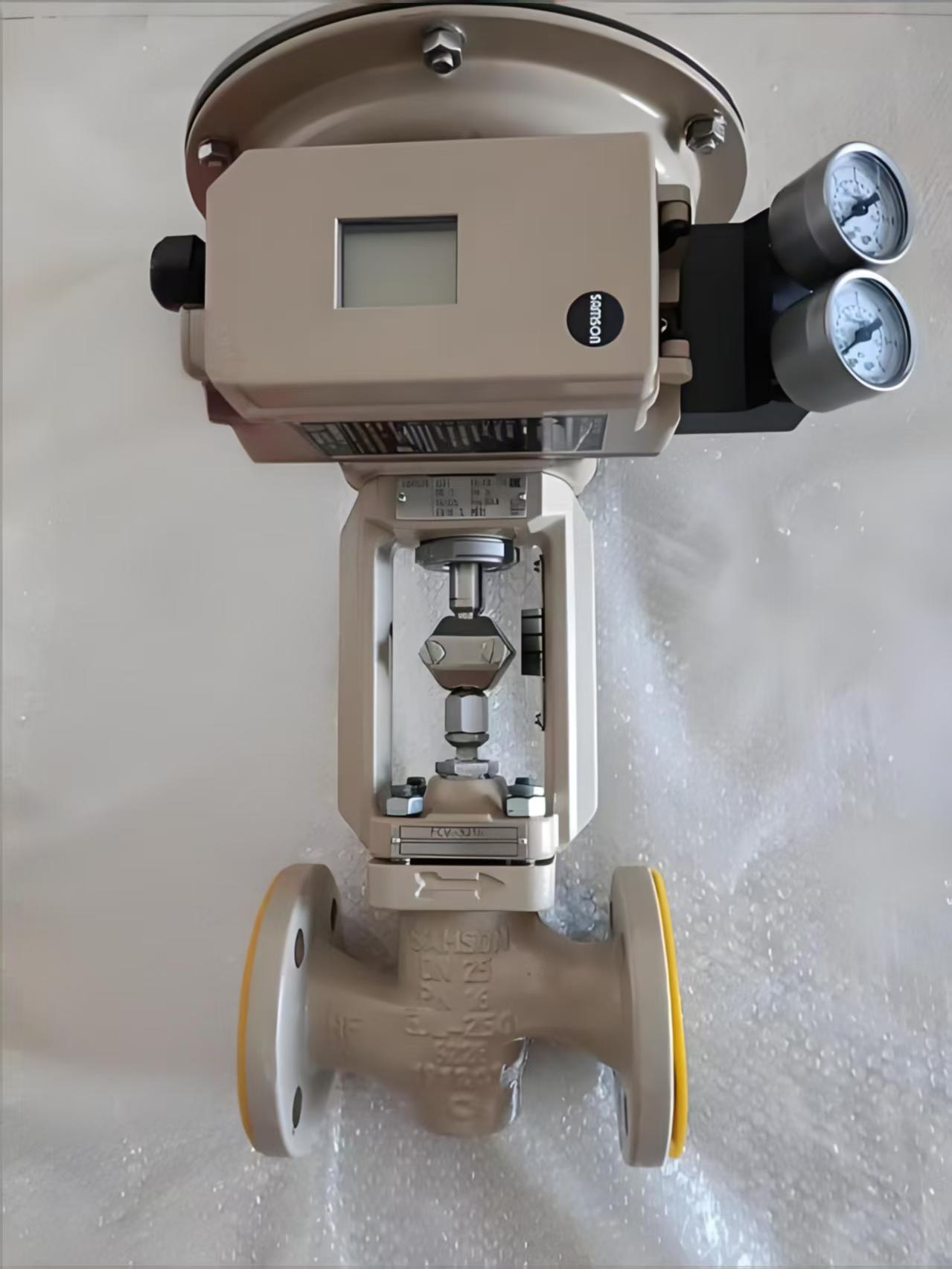

O Samson 4763 é um posicionador eletropneumático projetado para ser acoplado a válvulas de controle pneumáticas. É um posicionador de ação simples que compara o sinal de controle de entrada do sistema de controle com a posição real da haste da válvula, e então emite um sinal pneumático correspondente para o atuador.

O posicionador é compacto e de baixa manutenção, com uma carcaça de alumínio fundido. Pode ser montado em qualquer posição e é insensível a vibrações mecânicas. A direção de operação é reversível e a unidade oferece excelente resposta dinâmica para operação normal e de faixa dividida. A banda proporcional (banda P) ajustável e a capacidade de saída de ar ajustável permitem o ajuste fino para aplicações específicas.

O 4763 aceita um sinal elétrico de entrada de 4-20mA ou 1-5mA. Utiliza um sistema de aba-bico operando no princípio de balanço de força. Todos os parâmetros são acessíveis para configuração. A unidade está disponível com manômetros opcionais para monitoramento da pressão de suprimento de ar e pressão de sinal.

Especificações Técnicas

Indústria de Aplicação

O Samson 4763 é utilizado em processamento químico e petroquímico, geração de energia, papel e celulose e automação industrial geral. É adequado para serviço de estrangulamento e aplicações que exigem posicionamento preciso da válvula. O design compacto e a resistência à vibração o tornam adequado para ambientes de processo exigentes.

Problemas Comuns

• O posicionador não responde ao sinal de entrada: Verifique se a pressão de suprimento está dentro de 1,4~6 bar. Verifique se as conexões pneumáticas estão seguras. Verifique se o conjunto do bico não está obstruído.

• A posição da válvula não corresponde ao sinal de entrada: Verifique a configuração da banda proporcional (banda P). Verifique se a direção de operação (direta ou reversa) está corretamente definida. Recalibre o ponto zero.

• Operação errática ou oscilação: Inspecione vazamentos de ar em tubulações e conexões. Verifique se há atrito excessivo na gaxeta da válvula ou no atuador. Verifique se a configuração da capacidade de saída de ar é apropriada.

• Erro de calibração do ponto zero: O ponto zero está fora da faixa. Verifique a montagem e reajuste o ponto zero.

• Baixa pressão de suprimento: Verifique se a pressão de suprimento atende ao requisito mínimo de 1,4 bar. Verifique o regulador de suprimento de ar.

Modelos de Substituição

O Samson 4763 será descontinuado em um futuro próximo. A substituição direta é o TROVIS 3730-1, que é o posicionador inteligente de próxima geração com comunicação HART e recursos aprimorados. O Tipo 3767 também está disponível como alternativa. O 4763 é um predecessor da série 3730 e compartilha compatibilidade de montagem semelhante. Para alternativas de outros fornecedores, verifique a montagem do atuador, a faixa de curso e o protocolo de comunicação antes de fazer o pedido.
