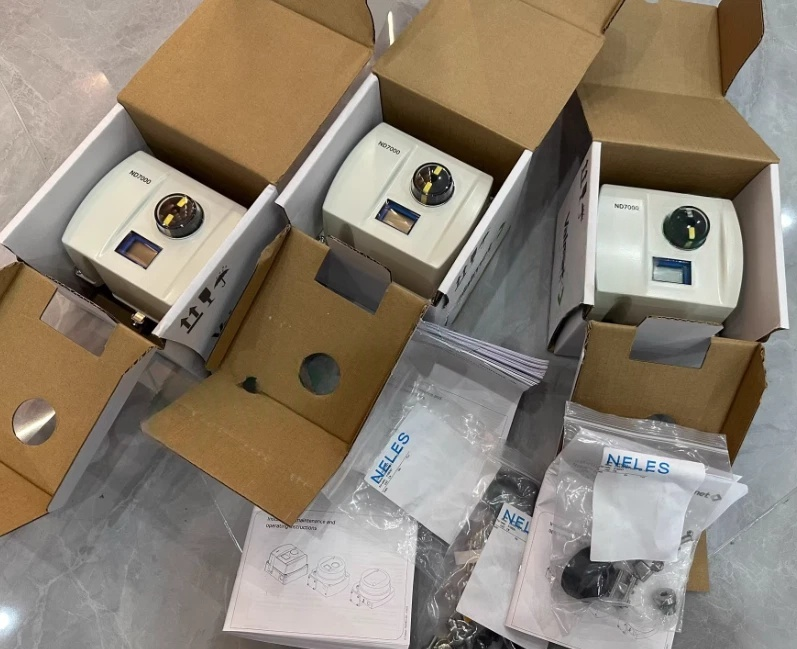

Controlador de válvulas inteligentes da série Neles ND7000 HART 4-20mA para válvulas de controlo

Visão Geral do Produto

O Neles ND7000 é um controlador de válvula inteligente baseado em microcontrolador, projetado para operar em todos os atuadores de válvula de controle e em todas as áreas industriais. É um dispositivo alimentado por 4-20mA que compara continuamente o sinal de comando de entrada com a posição real da válvula e ajusta o atuador de acordo. O ND7000 é um posicionador inteligente, confiável e preparado para o futuro, com suporte vitalício.

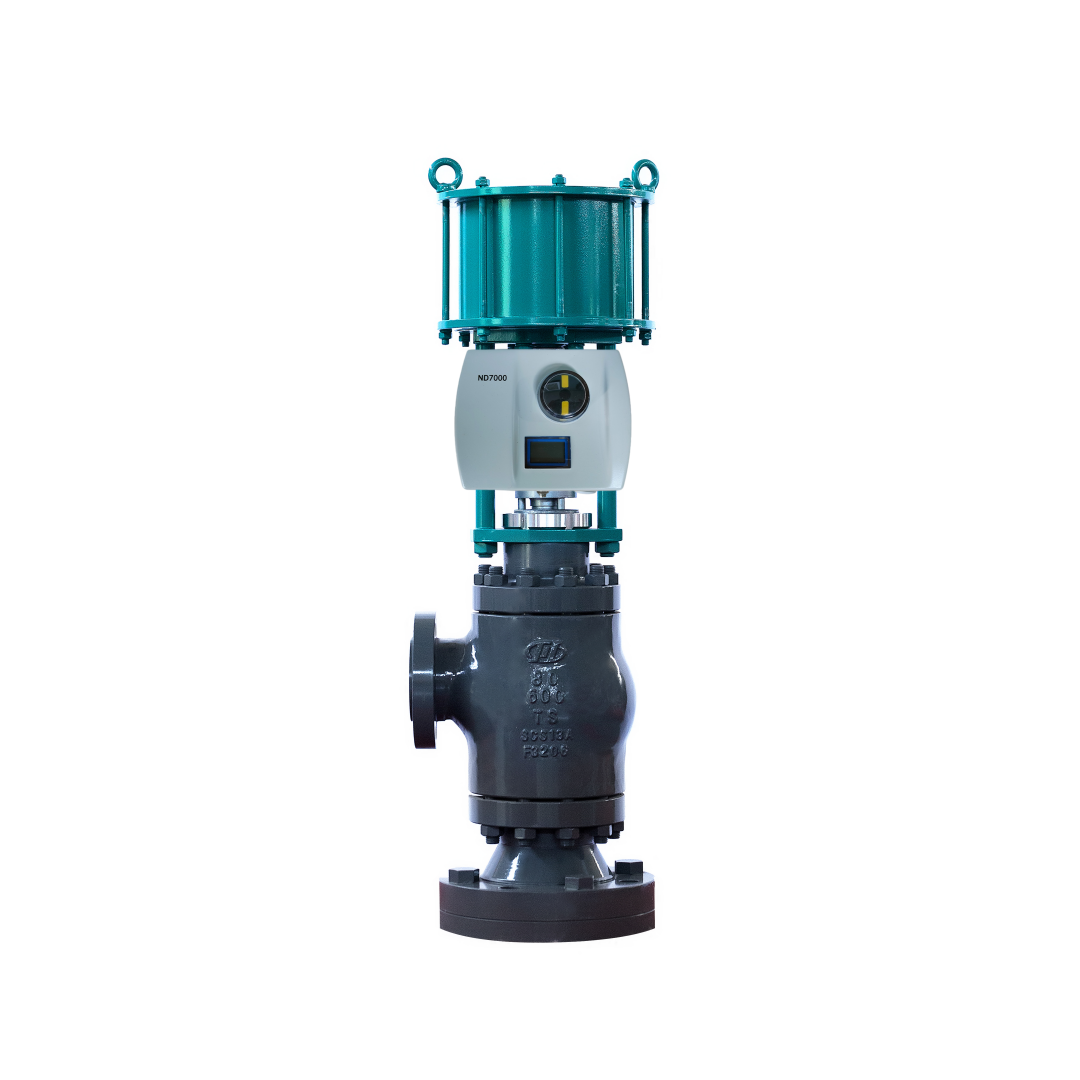

A unidade utiliza medição de posição de válvula sem contato, portanto, não há peças de desgaste mecânico no caminho de feedback. Ele suporta válvulas rotativas e lineares, e o mesmo dispositivo pode ser usado para atuadores de ação simples e dupla. A comissionamento é simples com a Interface de Usuário Local (LUI) ou configuração remota DTM/EDD. Um recurso de calibração de 1 ponto permite a instalação em válvulas que estão em processo sem perturbar a operação.

O ND7000 é certificado SIL 2 pela TÜV de acordo com a IEC 61508. Ele apresenta diagnósticos básicos do dispositivo, incluindo autodiagnóstico, tendência de desvio, contadores e testes estendidos offline. O dispositivo é projetado para operar em condições ambientais adversas com um design modular robusto, excelentes características de temperatura e tolerância a vibrações e impactos.

Especificações Técnicas

Indústria de Aplicação

O Neles ND7000 é usado em petróleo e gás, processamento químico, geração de energia, mineração e automação industrial geral. O dispositivo pode ser integrado com todos os principais sistemas DCS e suporta kits de montagem para quaisquer atuadores de terceiros. É totalmente compatível com sistemas e equipamentos de diferentes fabricantes.

Problemas Comuns

• Uma mudança no setpoint de posição da válvula não afetará a posição do atuador: Verifique a pressão de alimentação (pode estar muito baixa), travamento da válvula solenoide, parâmetros de configuração incorretos, atuador ou válvula travados, fios de sinal conectados incorretamente ou calibração não realizada.

• O atuador vai para a posição final com uma pequena mudança no sinal de entrada: Tubos entre o controlador e o atuador estão incorretos. Verifique as configurações de parâmetro PFA e ROT.

• Posicionamento impreciso: Válvula solenoide suja, carga do atuador muito alta, pressão de alimentação muito baixa, sensores de solenoide ou de pressão defeituosos, ou vazamento do atuador.

• Overshooting ou posicionamento muito lento: Altere o valor PERF, válvula solenoide suja, tubo de ar de alimentação muito pequeno ou filtro de ar de alimentação sujo.

Modelos de Substituição

O Neles ND7000 é uma plataforma madura de controlador de válvula inteligente. A série ND9000 é a atualização de próxima geração com diagnósticos aprimorados e opções de fieldbus. O ND7000 serve como substituto direto para posicionadores legados NE700/NP700. Para alternativas de fornecedores cruzados, verifique a montagem do atuador, a faixa de curso e o protocolo de comunicação antes de fazer o pedido.
