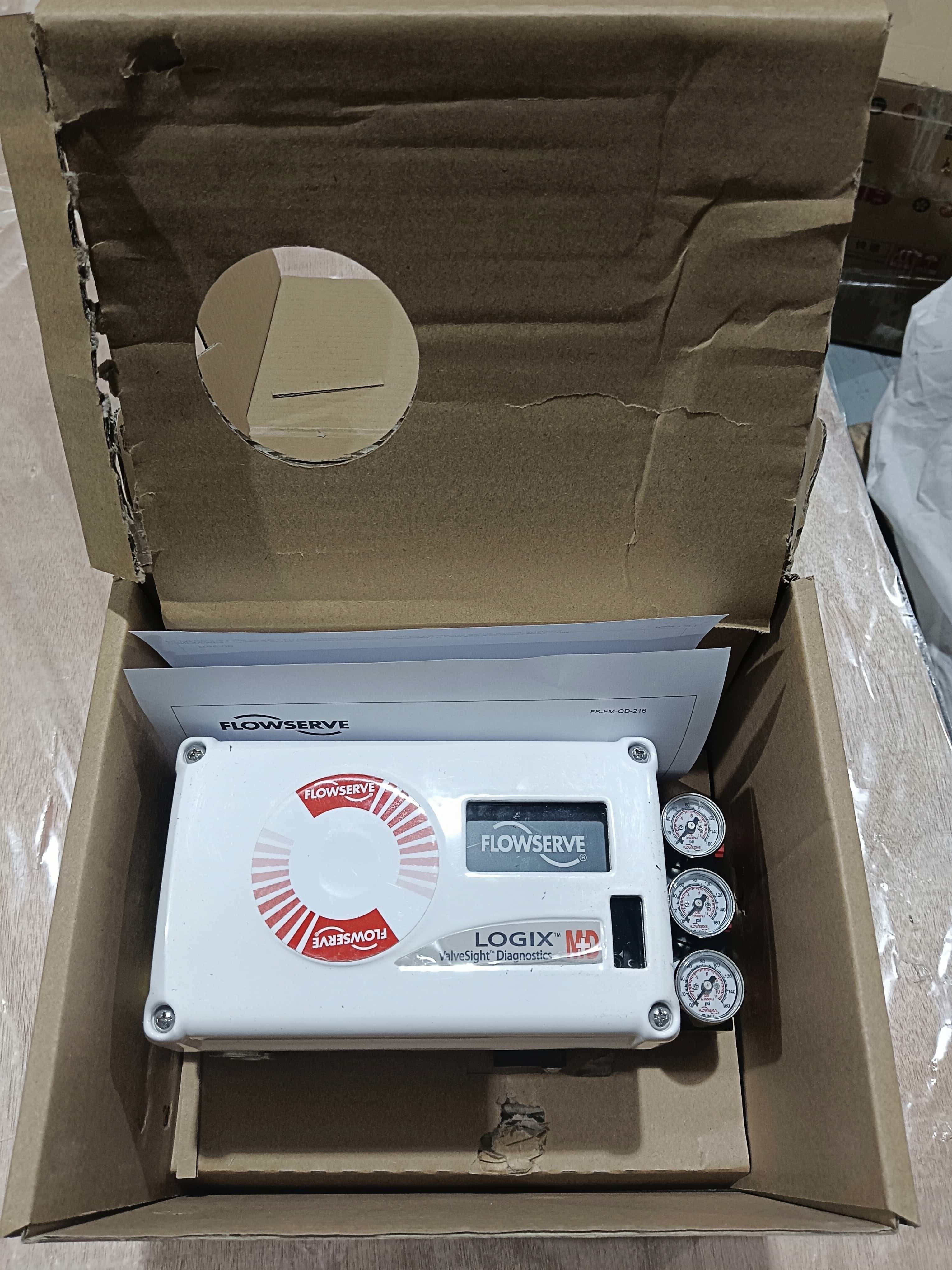

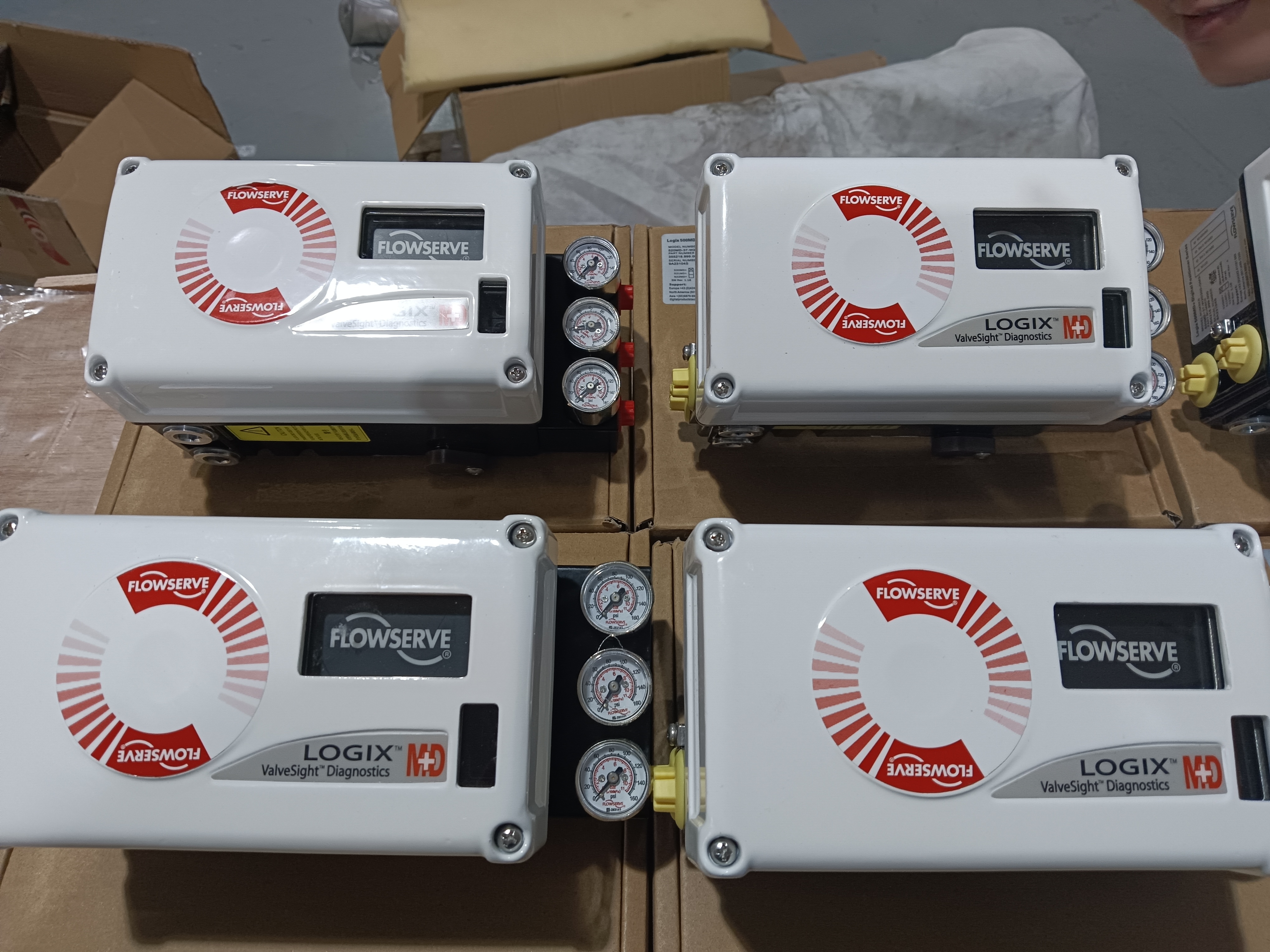

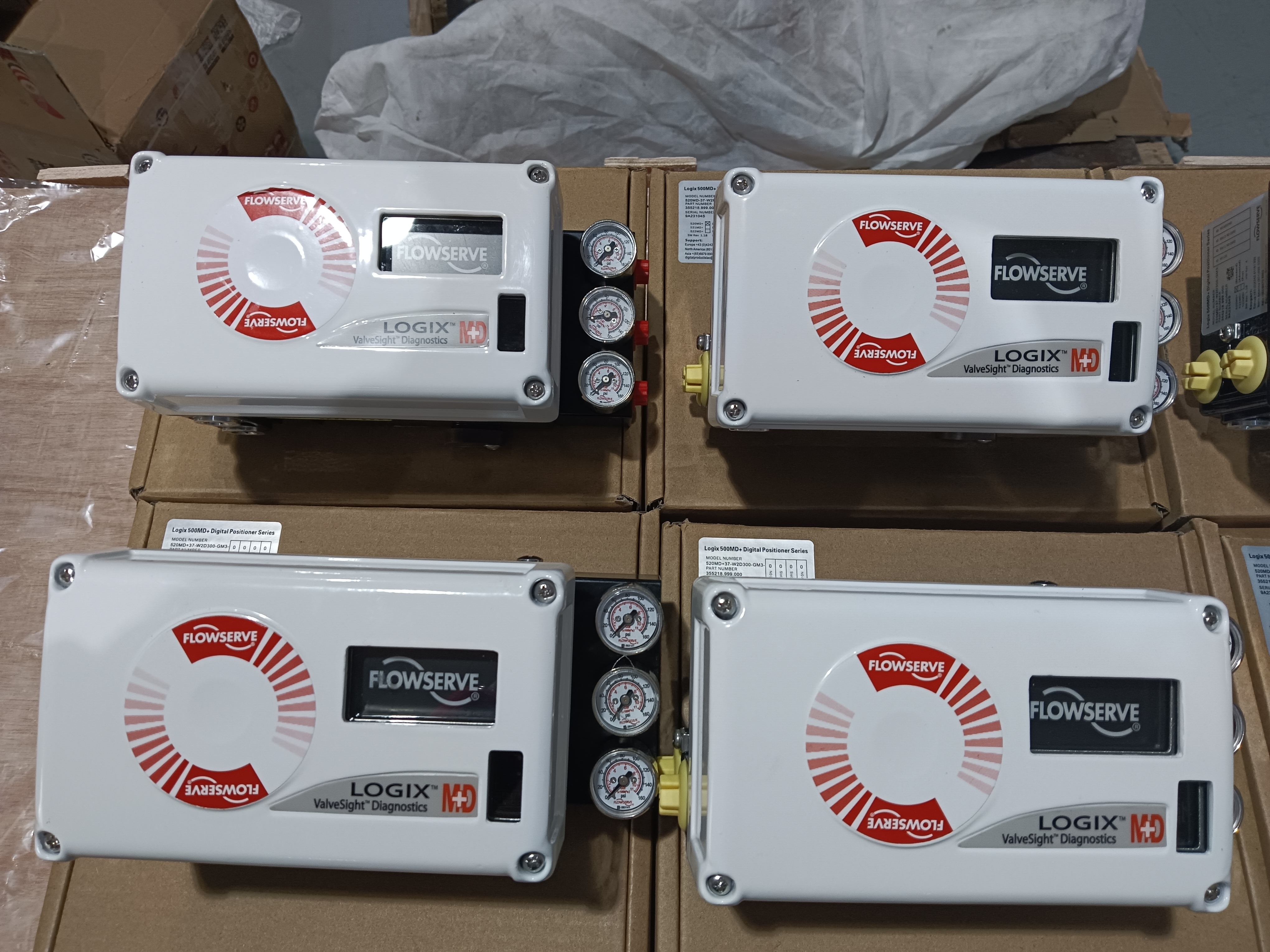

Flowserve Logix 520MD Posicionador de válvula digital HART 4-20mA para válvulas de controlo

Visão Geral do Produto

O Flowserve Logix 520MD é um posicionador digital de válvulas projetado para o controle preciso de atuadores pneumáticos. Ele utiliza um sinal de controle de dois fios 4-20mA com comunicação HART (HART 5, 6 e 7 suportados) para converter sinais de entrada em saídas pneumáticas para atuadores rotativos e lineares. O posicionador combina funções superiores de posicionamento e ajuste com configuração conveniente e ferramentas de diagnóstico poderosas.

O 520MD utiliza um algoritmo de ajuste de ganho multivariável que permite grandes mudanças de passo com sobreposição mínima, mantendo a resolução para responder a mudanças de passo muito pequenas. O procedimento de Auto-ajuste cicla o atuador para produzir uma resposta medida e seleciona valores de ganho que fornecem desempenho adequado do atuador. Um seletor de modificador de ganho pode aumentar ou diminuir o ganho calculado para desempenho ideal.

A configuração é tratada através de configurações fáceis de chave DIP para o modo de ajuste e outras configurações comuns. Para requisitos personalizados, os conjuntos de ajuste podem ser modificados com um dispositivo portátil ou com o software ValveSight para acomodar uma ampla gama de tamanhos e tipos de atuadores. A unidade apresenta um design de controle de dois estágios para tempos de resposta mais rápidos e controle mais preciso, com baixo consumo de ar.

Especificações Técnicas

Indústria de Aplicação

O Flowserve Logix 520MD é utilizado nas indústrias de petróleo e gás, processamento químico, geração de energia, tratamento de água e farmacêutica. As principais aplicações incluem controle de dutos e atuadores, posicionamento de válvulas de reator, automação de bypass de turbinas, regulação de fluxo em plantas e operações de válvulas higiênicas. Sua classificação certificada para áreas perigosas o torna adequado para ambientes de processo exigentes.

Problemas Comuns

• Sem piscar do LED: A corrente está abaixo de 3,6 mA ou a polaridade da fiação está incorreta. Verifique se a corrente de alimentação é de pelo menos 3,6 mA e verifique a polaridade.

• Comunicações erráticas: Problemas no sinal HART. Verifique se a largura de banda da fonte de corrente é limitada a 25Hz. Verifique o comprimento e a impedância do cabo. Use uma barreira de segurança intrínseca compatível.

• A unidade não responde a comandos analógicos: A unidade está no modo de comando digital ou ocorreu um erro de calibração. Altere o modo de comando para analógico. Recalibre a unidade.

• Leitura da posição da válvula não é a esperada: Montagem do sensor de posição não a 180 graus, curso não calibrado, MPC ativo ou caracterização do usuário ativa. Reposicione o sensor. Calibre o curso.

• Posição acionada totalmente aberta ou fechada, não respondendo ao comando: Curso não calibrado, loop interno do sensor Hall não conectado, ação de ar incorreta definida, tubulação invertida ou problema no conversor I/P.

• Calibração de Fricção Necessária: Nenhuma calibração de fricção realizada desde a redefinição de fábrica. Realize a Calibração de Fricção usando o menu de exibição, dispositivo portátil ou DTM.

Modelos de Substituição

A série Flowserve Logix 520MD é uma plataforma de posicionador digital madura. Para aplicações que exigem integridade de segurança adicional, a variante Logix 520MD+ oferece recursos aprimorados. Para instalações mais novas, o Logix 3200MD e o Logix 3800MD são modelos alternativos dentro da mesma família de produtos. Para alternativas de outros fornecedores, verifique a montagem do atuador, a faixa de curso e o protocolo de comunicação antes de fazer o pedido.
