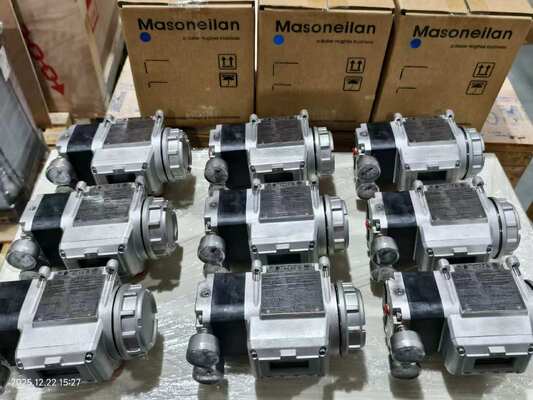

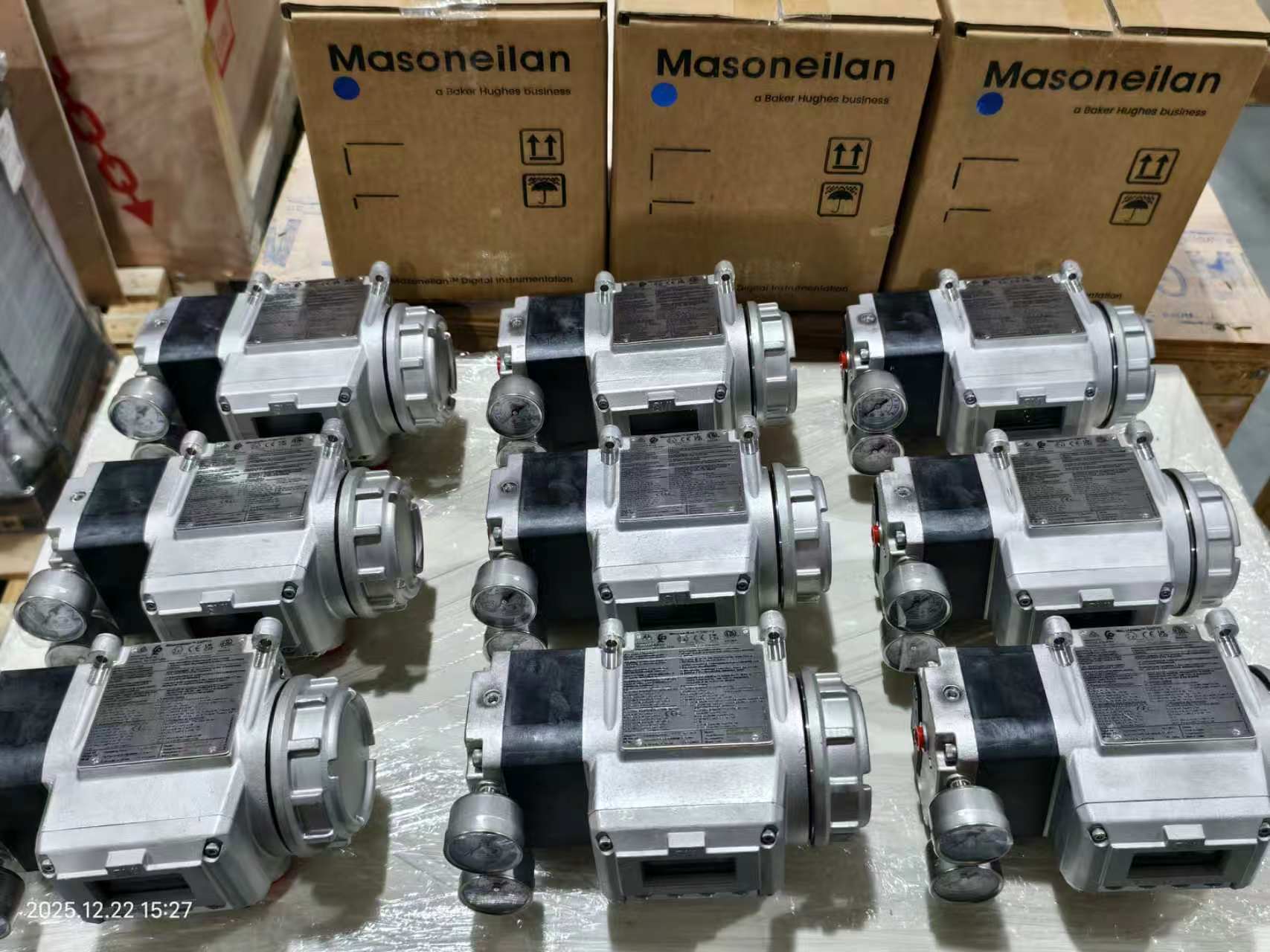

Masoneilan SVI3 Posicionador de válvulas digitais de terceira geração HART 7 para válvulas de controlo

Visão geral do produto

O Masoneilan SVI3 é o posicionador de válvula digital de terceira geração da Baker Hughes.Baseado em mais de 20 anos de tecnologia de detecção de posição de válvula comprovada no campo, utiliza algoritmos avançados de controle e diagnóstico, juntamente com sensores de posição sem contato para fornecer desempenho de posicionamento preciso, responsivo e confiável.

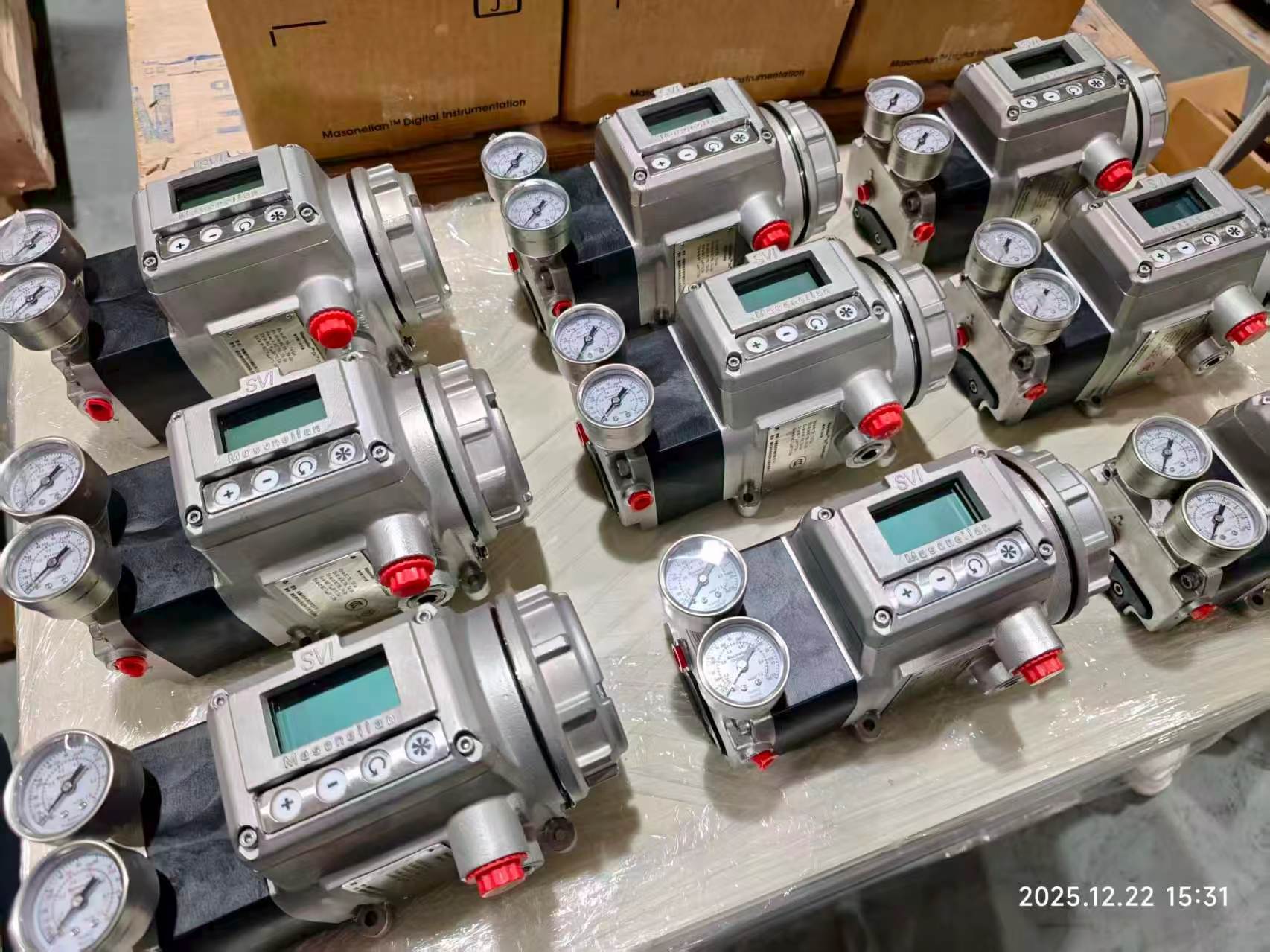

O sensor de posição sem contacto lê através da carcaça, de modo que nenhuma parte móvel mecânica entra na cavidade principal da carcaça.Uma característica notável é a configuração e calibração de botão único Smart CalA interface de utilizador local inclui um ecrã gráfico de alto contraste e botões de pressão adaptados a locais perigosos.O dispositivo integra-se com todos os principais sistemas de controlo através de suporte DTM e EDD.

O SVI3 inclui 19 novos sistemas de diagnóstico de válvulas online que monitorizam continuamente a saúde da válvula durante o funcionamento.permitir a análise da tendência antes de os problemas afetarem o funcionamento da instalaçãoO consumo de ar em estado estacionário é reduzido em 40% em comparação com as gerações anteriores, enquanto a entrega de ar é melhorada em 15% para uma ação mais rápida.

Especificações técnicas

Indústria de aplicações

O Masoneilan SVI3 é utilizado na geração de energia, refinação, petroquímica, petróleo e gás intermediários e petróleo e gás a montante.torres de arrefecimento, edifícios de reatores, edifícios de turbinas, geradores de vapor de recuperação de calor, balanço de instalações, destilação, reformagem de hidroprocessamento, cracking, mistura secundária, apagamento e fracionamento,compressão de gás de carga, separação, operações de integridade de tubulação, desidratação, refrigeração, liquefação, carregamento e transporte, regasificação e compressão.

Problemas comuns

• Smart Cal não consegue completarVerifique se os limites de circulação da válvula estão dentro da faixa nominal.

• Oscilação de posição ou cicloSe os ciclos de posição forem muito maiores do que os ciclos de ponto de fixação, o posicionador pode estar a causar o ciclo.um caule partido, ou componentes de feedback de posição desconectados.

• Falha de comunicação com o aparelho de mão HART: Verificar se a resistência do circuito é adequada. Verificar se a tensão do terminal satisfaz os requisitos de conformidade (9Vdc @ 20mA, 11Vdc @ 4mA).

• erro de baixa potência (LOW_POWER)Corrente de entrada inferior a 3,15 mA. Aumentar a corrente de circuito para 4 mA para calibração e diagnóstico.

• TuneERR aparece após o autotune: Pode ser necessária uma regulação manual.

• SelfCheckError ou falha de hardwareSe a falha persistir, substitua o módulo eletrônico.

Modelos de substituição

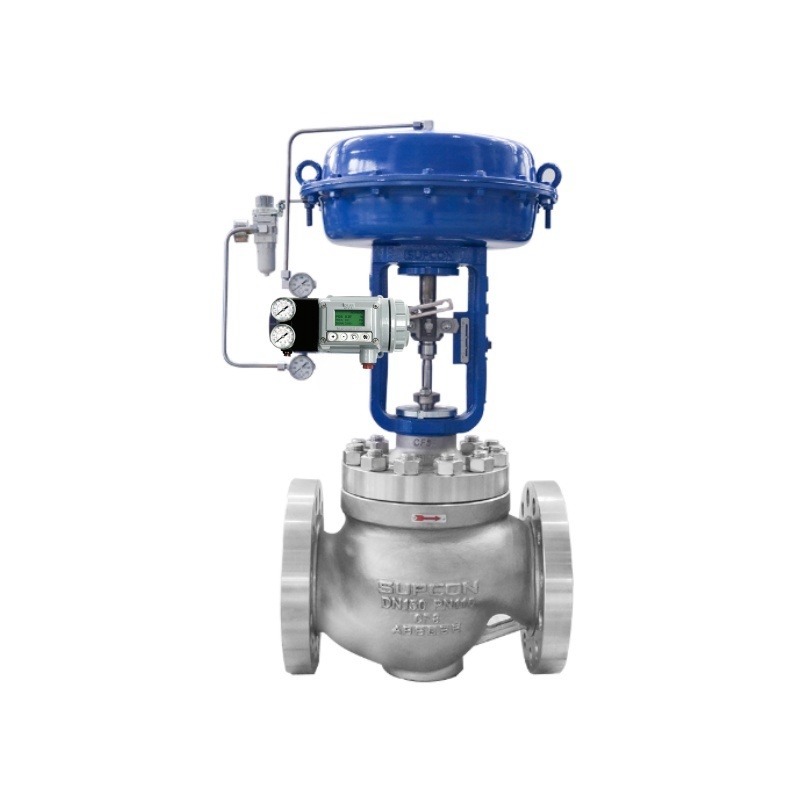

O Masoneilan SVI3 é o substituto direto do SVI II AP e do SVI1000.Dispõe de suportes de montagem de aço inoxidável para qualquer combinação válvula/atuador e é totalmente compatível com suportes de montagem SVI II AP e SVI1000Para os usuários de AP SVI II, a atualização é relativamente simples. A montagem existente pode ser usada e apenas a conexão ar/tubos pode precisar de ajuste.Verificar a montagem do atuador, alcance de viagem e protocolo de comunicação antes de encomendar.
