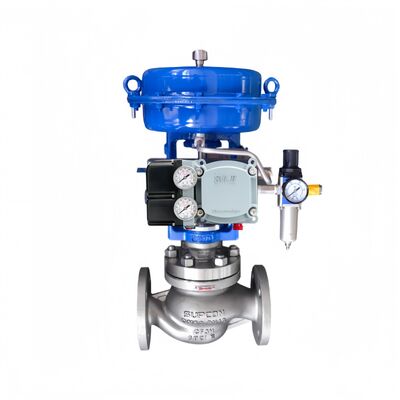

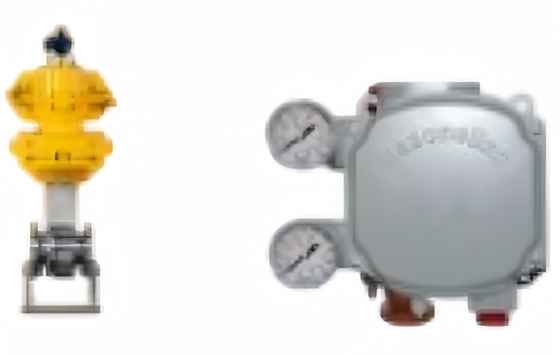

Masoneilan SVI1000 posicionador de válvulas digitais HART 4-20mA

Visão Geral do Produto

O Masoneilan SVI1000 é um posicionador de válvula digital HART comunicante, 4-20mA, projetado para válvulas de controle pneumáticas de ação simples. Ele utiliza tecnologia madura de detecção de feedback magnético sem contato, eliminando a ligação mecânica e o desgaste associado. O posicionador é alimentado pelo loop – nenhuma fonte de alimentação externa é necessária.

A configuração é realizada através de uma interface local com botões e indicadores LED, seguindo um design de um botão por função. A maioria das válvulas de controle pode ser configurada e calibrada em menos de cinco minutos. A unidade suporta HART Revisão 5 ou Revisão 7, selecionável em campo. Dois interruptores de estado sólido embutidos estão disponíveis para indicação de posição. O design de montagem universal acomoda aplicações de válvulas lineares e rotativas.

Especificações Técnicas

Indústria de Aplicação

O Masoneilan SVI1000 é utilizado em aplicações de geração de energia, processamento químico, refino, petroquímica e petróleo e gás. As principais aplicações incluem geradores de turbinas a vapor, condensadores, torres de resfriamento, geradores de vapor de recuperação de calor, destilação, hidroprocessamento, craqueamento, mistura, integridade de dutos e compressão de gás. Sua configuração simples e feedback magnético confiável o tornam bem adequado para controle de estrangulamento rotineiro em válvulas pneumáticas de ação simples.

Problemas Comuns

• O posicionador não responde ao sinal de entrada: Verifique se a pressão de alimentação está dentro de 20-100 psi e se as conexões pneumáticas estão seguras. Verifique se o modo do dispositivo está definido como Normal.

• A válvula responde lentamente ou não responde: Confirme se o setpoint de ar de alimentação é maior que o valor final da mola mais 10 psig. Para atuadores de grande volume, verifique se a queda de pressão durante o enchimento é inferior a 15%.

• Alerta de erro de posição: Execute uma assinatura da válvula usando o DTM Básico do SVI1000. Verifique se há empanamento apertado, acúmulo no eixo ou atrito do atuador. Execute o Autotune ou o ajuste manual.

• Energia marginal (todos os LEDs apagados): A corrente de entrada está abaixo de 3,85 mA. Aumente a corrente do loop para 4 mA para calibração e diagnóstico.

• Falha na calibração: A calibração do sensor de entrada estava fora da faixa aceitável. Usando equipamentos de medição de precisão, realize a calibração de acordo com os limites de contorno.

• Falha de hardware (SelfCheckError): Remova a energia por dois minutos e reinicie. Limpe o alarme via ValVue ou HART Host. Se a falha persistir, substitua o módulo eletrônico.

Modelos de Substituição

O Masoneilan SVI1000 é um posicionador digital básico. Para aplicações que exigem diagnósticos avançados de válvula, maior capacidade de fluxo ou funções de segurança com classificação SIL, as séries SVI II AP ou SVI3 são as opções de nível superior da mesma linha de produtos. Para alternativas de outros fornecedores, verifique a montagem do atuador, a faixa de curso e o protocolo de comunicação antes de fazer o pedido.
