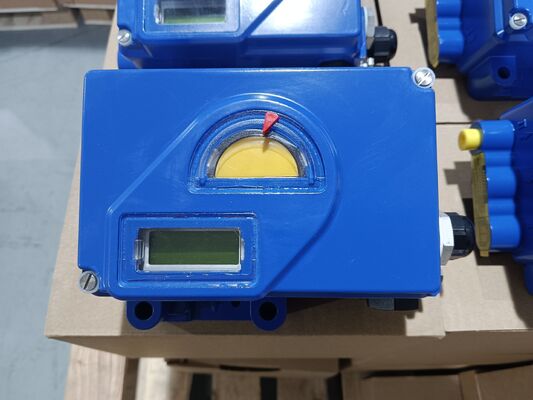

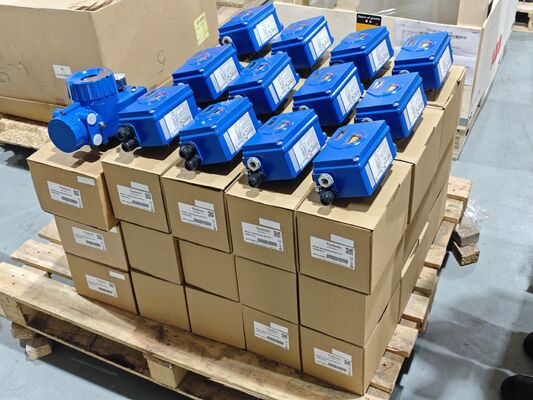

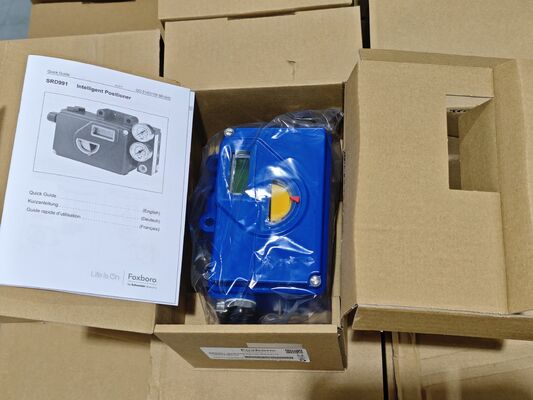

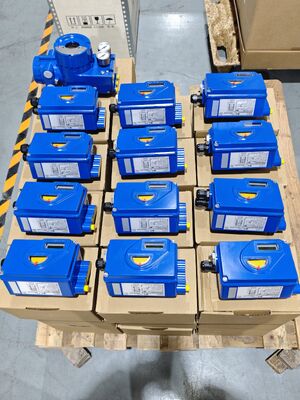

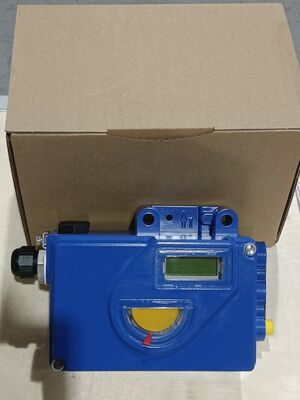

Foxboro SRD991 Posicionador de válvula inteligente baseado em microprocessador com capacidade HART 4-20mA e SIL 3

Visão geral do produto

O Foxboro SRD991 é um posicionador de válvula inteligente baseado em microprocessador projetado para controlar com precisão os atuadores de válvulas pneumáticas.Suporta atuadores de ação única e de ação dupla para aplicações lineares e rotativasO dispositivo oferece configuração local através de botões de pressão e um LCD gráfico multilingue, auto-diagnóstico avançado e múltiplas opções de comunicação.

O posicionador possui um LCD gráfico de fácil utilização, orientado por menu, com exibição de texto completo multilíngue.Um arranque automático de poupança de tempo com auto-calibração torna o posicionador pronto para operação em apenas dois passosO estado e as mensagens de diagnóstico são exibidos no LCD.

As opções de comunicação incluem HART, FoxCom, PROFIBUS-PA, FOUNDATION Fieldbus H1 ou nenhuma comunicação.atrito em linhaA montagem segue as normas NAMUR para atuadores lineares e VDI/VDE 3845 para atuadores rotativos.

Especificações técnicas

Indústria de aplicações

O Foxboro SRD991 é usado em petroquímica, geração de energia, tratamento de água, papel e controle geral de processos industriais.É adequado para o controlo preciso do estrangulamento de atuadores pneumáticos de válvulas lineares e rotativas em ambientes exigentesA capacidade SIL 3 e a função de ensaio de curso parcial tornam-no adequado para sistemas de segurança instrumentados (SIS) e válvulas de desligamento de emergência (ESD).

Problemas comuns

• Descoordenação do sinal de entradaSe o sinal de entrada reconhecido pelo posicionador diferir da saída do DCS ou do calibrador, verifique a tensão da fonte de alimentação.evalores noO menu.

• Caça ou oscilaçãoSe a caça ocorrer devido a um elevado atrito na embalagem da válvula, aumentar o valor da banda morta dentro do intervalo permitido no campo.

• Erro EEPROMVerifique se o posicionador está instalado demasiado alto ou demasiado baixo, se está instalado demasiado longe do actuador (verifique o ângulo de utilização).Verificar se a engrenagem do potencialómetro e a engrenagem principal estão fora de posição devido a fortes vibrações ou choques externos.

• Nenhuma resposta ao sinal de entradaVerifique se as ligações pneumáticas estão seguras. Verifique a instalação da alavanca de feedback.

• Resposta lenta da válvulaSe o tamanho do atuador for demasiado grande, definir o valor TbL em TbL 4 (LLS).

• Fugas de ar: Verifique se os anéis de proteção, as juntas e o diafragma estão desgastados.

Modelos de substituição

O Foxboro SRD991 é uma plataforma de posicionador de válvula inteligente de geração atual.o SRD991 já está certificadoPara alternativas entre fornecedores, os Fisher DVC6200, Samson 3730, Siemens SIPART PS2 e Neles ND9000 são frequentemente citados como concorrentes diretos..
