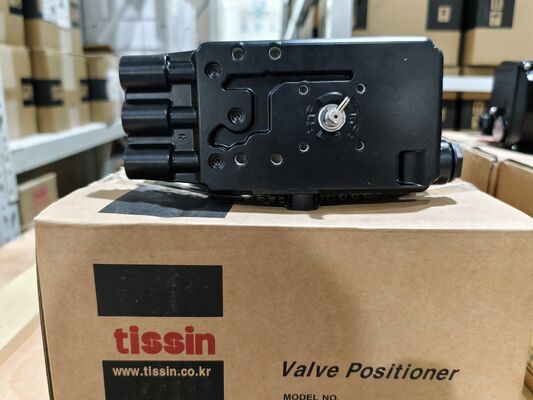

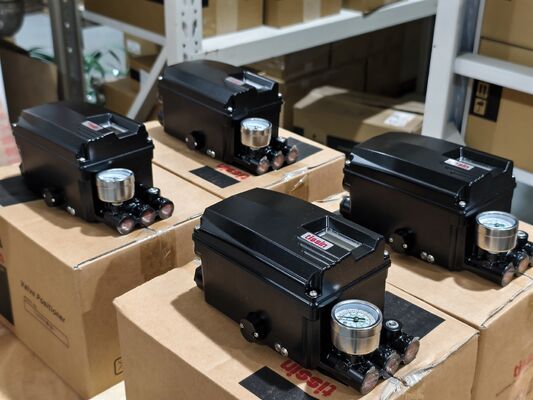

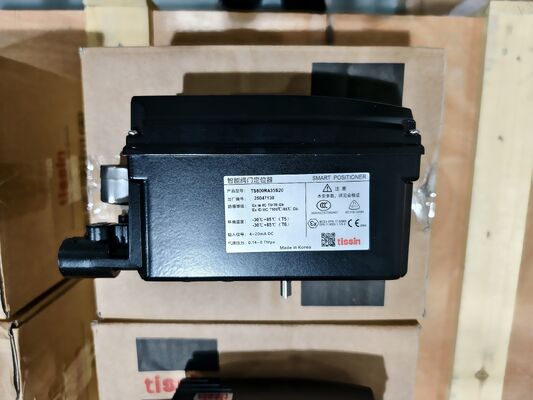

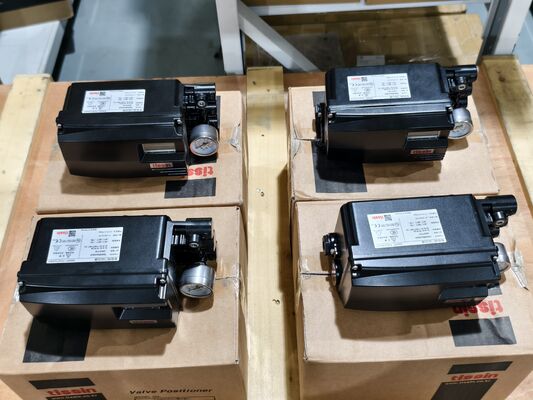

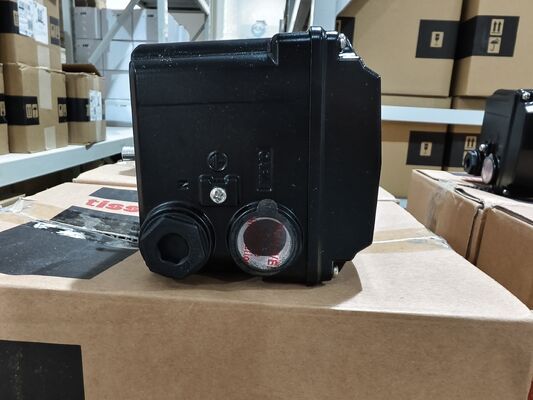

Tissin TS800 Smart Valve Positioner com HART 4-20mA de ajuste automático e IP66/NEMA 4X para válvulas de controlo

Visão geral do produto

O Tissin TS800 é um posicionador de válvula inteligente que controla o curso da válvula em resposta a um sinal de entrada de 4-20mA de um painel de controle, DCS ou calibrador.Ele recebe o sinal de corrente e proporcionalmente ajusta a pressão pneumática fornecida ao atuador da válvula, controlando precisamente a abertura da válvula.

A unidade está equipada com um microprocessador embutido que permite a configuração automática, controle PID e comunicação HART.Uma interface de utilizador local com um LCD e quatro botões permite uma calibração rápida e fácilO posicionador inclui uma função de teste de AVC parcial (PST), função de alarme, interruptor automático/manual e capacidade de autodiagnóstico.A caixa IP66/NEMA 4X protege a unidade em ambientes industriais exigentes.

O TS800 utiliza uma válvula piloto de grande caudal para melhorar a velocidade de controlo da válvula.~150 mm) e rotativo (0~As características opcionais incluem um transmissor de posição DC de 4-20mA, comunicação HART (Ver. HART 7) e módulos de interruptor de limite.

Especificações técnicas

Indústria de aplicações

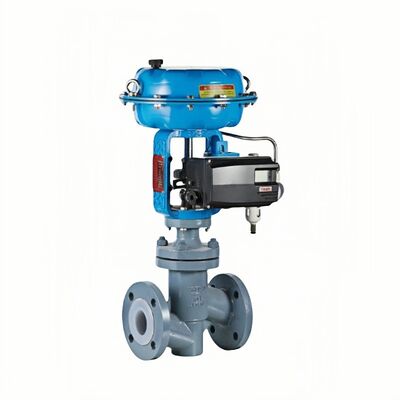

O Tissin TS800 é usado em petroquímica, geração de energia, tratamento de água, papel e controle geral de processos industriais.É adequado para o controlo preciso do estrangulamento de atuadores pneumáticos de válvulas lineares e rotativas em ambientes exigentes.

Problemas comuns

• Descoordenação do sinal de entradaSe o sinal de entrada reconhecido pelo posicionador diferir da saída do DCS ou do calibrador, verifique a tensão da fonte de alimentação.evalores noO menu.

• Caça ou oscilaçãoSe a caça ocorrer devido a um elevado atrito na embalagem da válvula, aumentar o valor da banda morta dentro do intervalo permitido no campo.

• Erro EEPROMVerifique se o posicionador está instalado demasiado alto ou demasiado baixo, se está instalado demasiado longe do actuador (verifique o ângulo de utilização).Verificar se a engrenagem do potencialómetro e a engrenagem principal estão fora de posição devido a fortes vibrações ou choques externos.

• Nenhuma resposta ao sinal de entradaVerificar que a pressão de alimentação está dentro de 140-700 kPa. Verificar que as ligações pneumáticas estão seguras. Verificar a instalação da alavanca de retroalimentação.

• Resposta lenta da válvulaSe o tamanho do atuador for demasiado grande, definir o valor TbL em TbL 4 (LLS).

Modelos de substituição

O Tissin TS800 é uma plataforma de posicionamento de válvulas inteligente de geração atual.A série TS800 oferece opções intrinsecamente seguras e à prova de explosão CSAPara alternativas entre fornecedores, verifique a montagem do atuador, o alcance de viagem e o protocolo de comunicação antes de encomendar.
