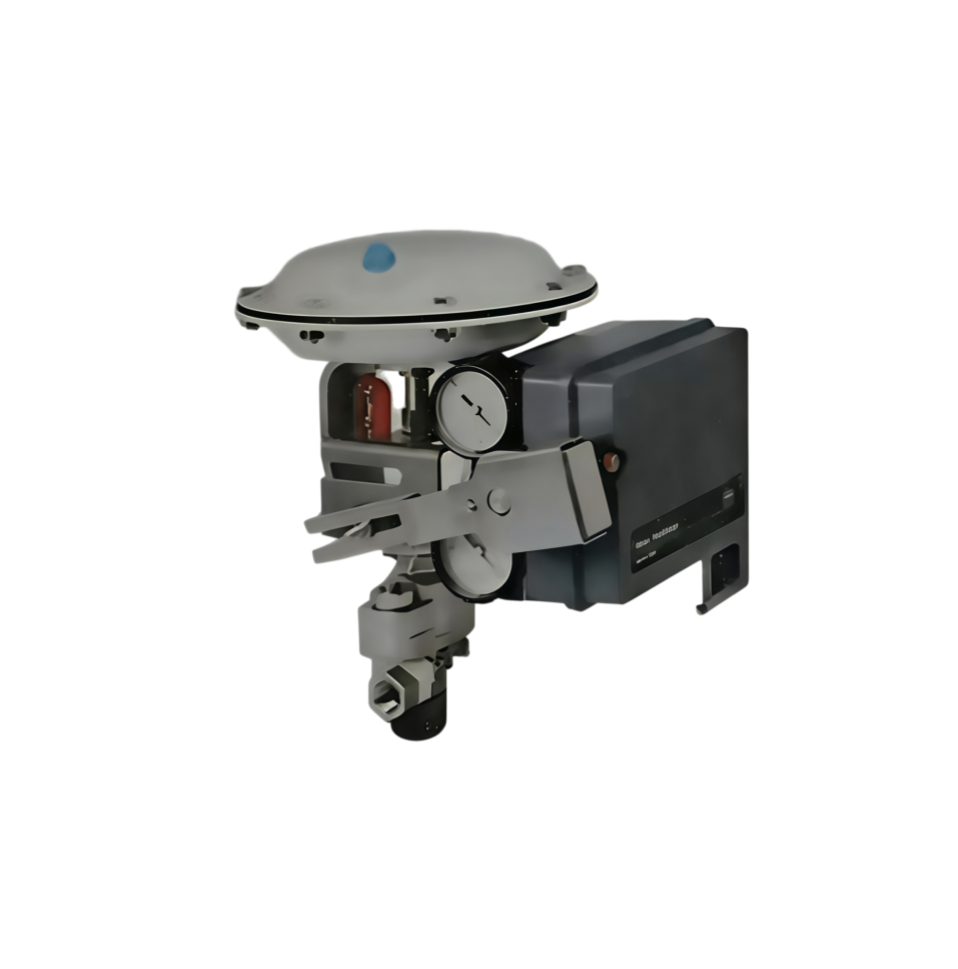

3661 Posicionador Eletropneumático de Válvula com Entrada 4-20mA para Válvulas de Controle

Visão geral do produto

O 3661 é um posicionador de válvulas de ação única eletro-pneumático projetado para uso com vários atuadores em válvulas de tronco deslizante para aplicações de estrangulação.Fornece uma posição da válvula proporcional a um sinal de entrada de CC de milliampere padrão recebido a partir de um dispositivo de controlo.

O projeto do posicionador fornece instrumentos precisos e de resposta rápida capazes de suportar as vibrações da maioria dos ambientes da planta.Baixo consumo de ar em estado estacionário contribui para uma operação eficienteAjustes de ganho e amortecimento facilmente ajustáveis afinam a estabilidade do posicionador para requisitos específicos de aplicação.

O 3661 aceita um sinal de entrada de DC de um dispositivo de controle e fornece capacidades de faixa dividida e zero e span ajustáveis.que requerem menos peças sobressalentes para suportar estes posicionadoresA caixa e a tampa são concebidas para suportar vibrações mecânicas e manuseio áspero..

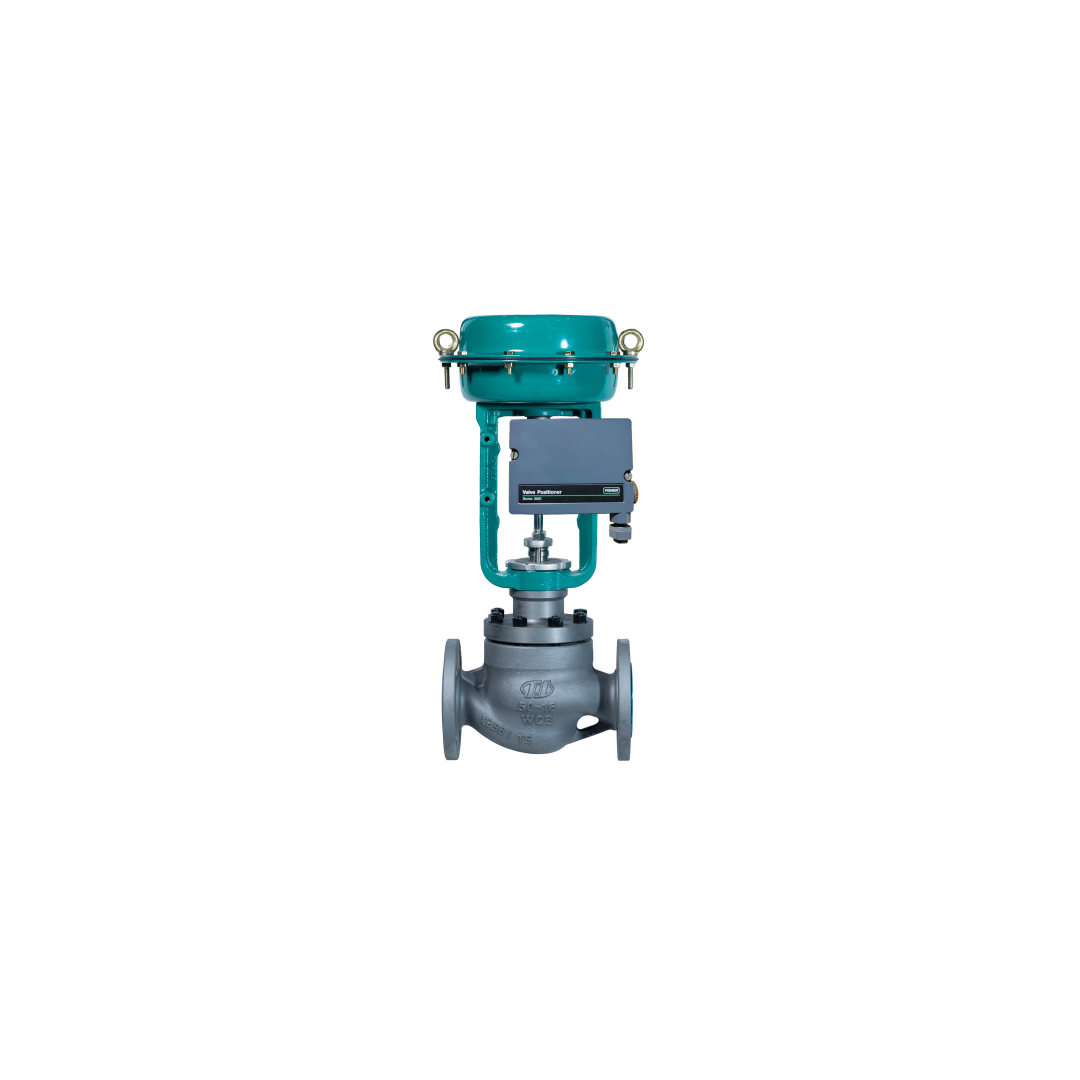

O posicionador é usado com atuadores 657, 667, 1250, 1250R, 3024S e GX..

Especificações técnicas

Indústria de aplicações

O 3661 é usado em petroquímica, geração de energia, tratamento de água, papel e indústrias de alimentos e bebidasÉ adequado para aplicações de estrangulamento em válvulas de tronco deslizante.

Problemas comuns

• Nenhum sinal de saída com entrada presenteVerifique se o bico está entupido, limpe-o, verifique a pressão do ar.

• Pressão de saída lenta ou anormalVerifique se a pressão da alimentação está dentro das especificações.

• Resposta linear fracaVerifique a posição do mecanismo de regulação do intervalo.

• O posicionador não responde.Verificar a pressão de alimentação e as ligações pneumáticas, verificar se o conversor recebe o sinal de 4 a 20 mA.

• Fugas de ar: Verifique se os anéis de proteção, as juntas e o diafragma estão desgastados.

Modelos de substituição

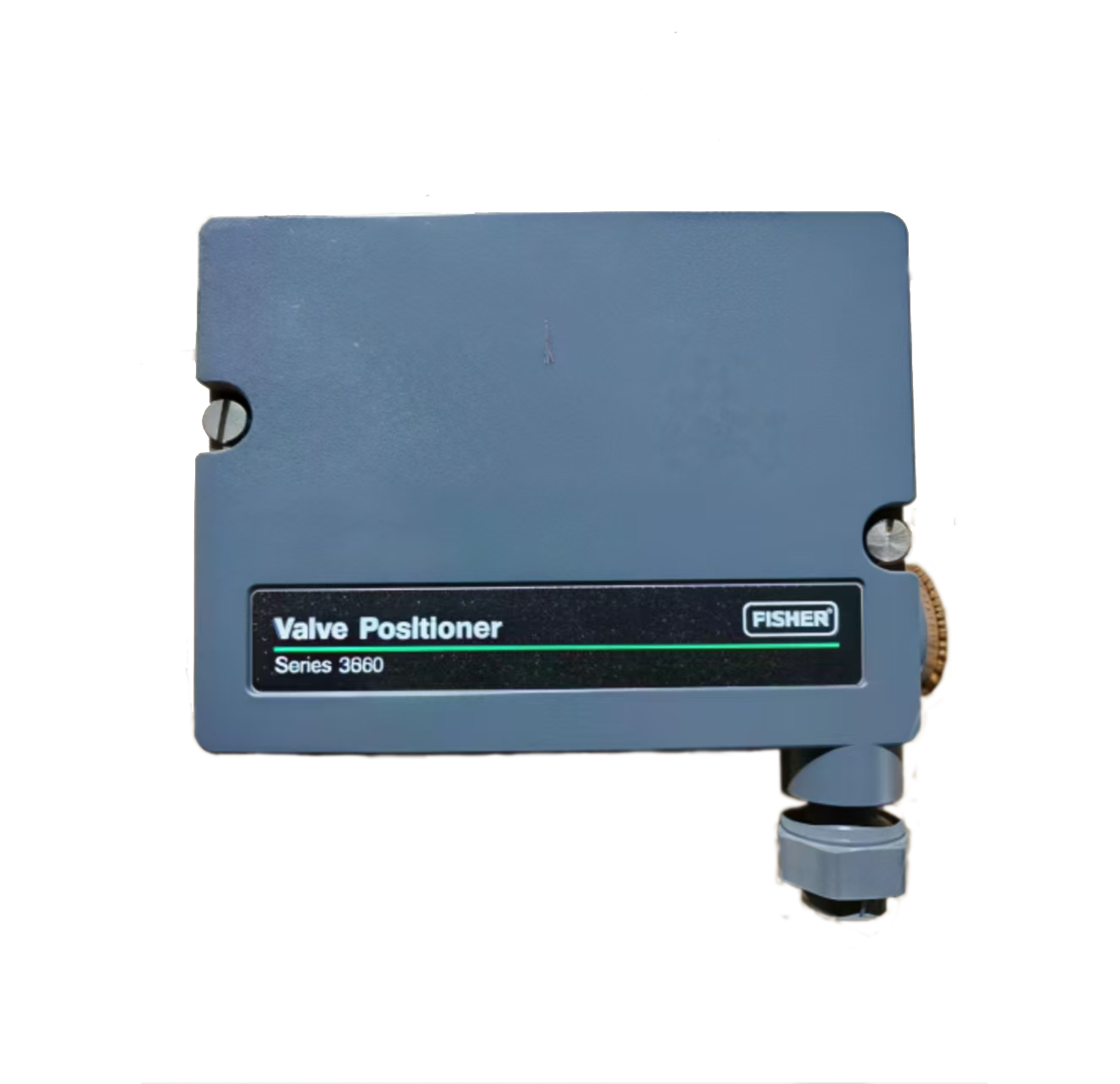

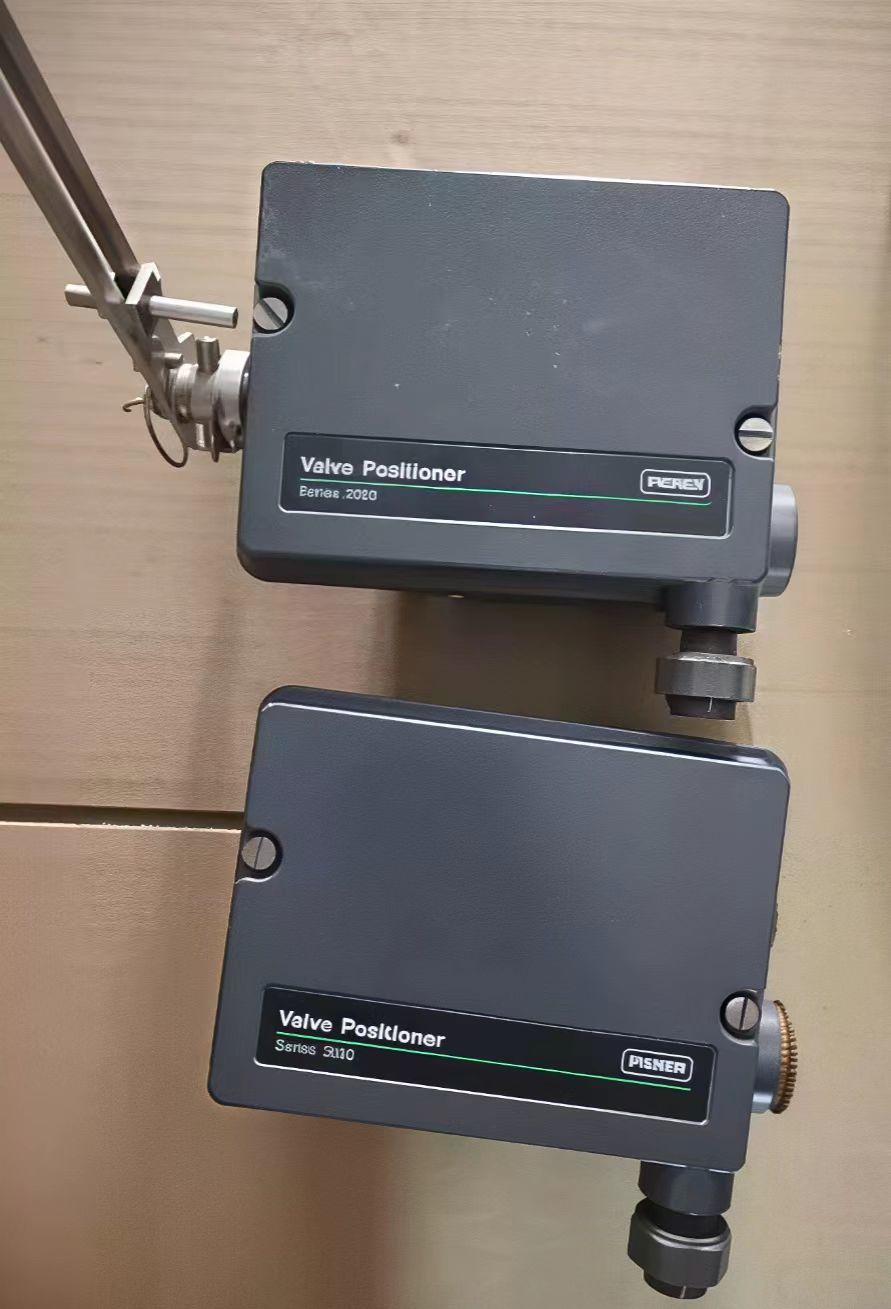

O 3661 é uma plataforma de posicionamento eletro-pneumático maduro para comunicação digital moderna e diagnósticos avançados.Os controladores de válvulas digitais DVC6200 ou DVC2000 são as alternativas da geração atual.Para as instalações antigas, o 3661 serve como contraparte eletro-pneumática do posicionador pneumático 3660.e compatibilidade do sinal de entrada antes de encomendar.
