Posicionador de Válvula Inteligente Tissin TS900 TS905 para Válvulas de Controle Pneumáticas

Visão Geral do Produto

O Tissin TS900 / TS905 é um posicionador de válvula inteligente usado para controlar atuadores de válvula pneumáticos a partir de um sinal de entrada de 4–20 mA CC.

Ele é projetado para aplicações de válvulas de controle lineares e rotativas. O posicionador monitora a posição comandada da válvula e regula a pressão pneumática para o atuador de acordo.

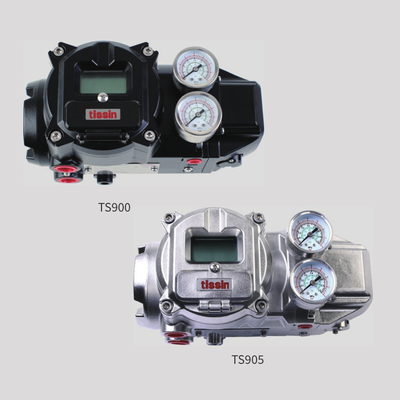

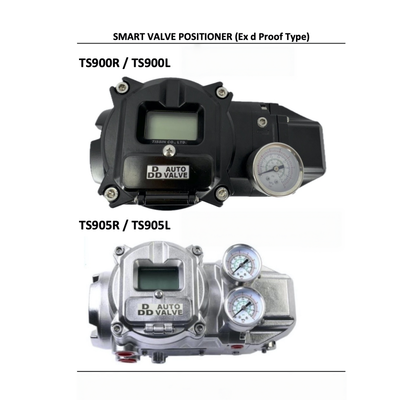

Para usuários que comparam os dois modelos, a principal diferença é a construção do corpo:

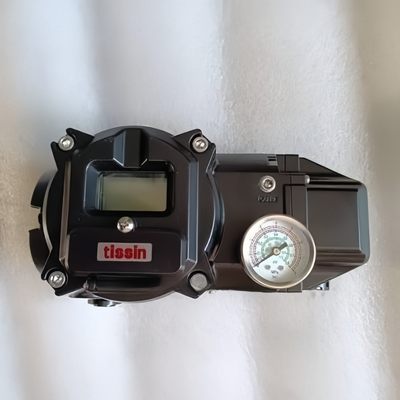

• TS900: Corpo em alumínio fundido sob pressão, 3,5 kg
• TS905: Corpo em aço inoxidável 316, 7,0 kg

Ambos os modelos usam as mesmas especificações básicas de sinal, suprimento de ar, curso e desempenho na documentação do produto publicada.

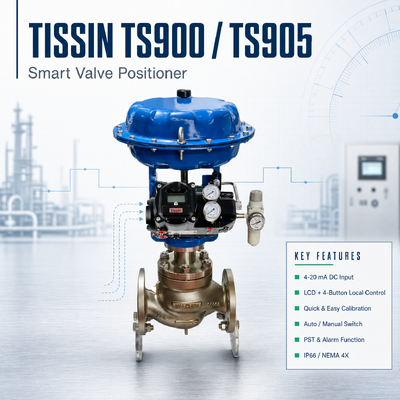

A série fornece um display LCD e quatro botões para operação local. Inclui também funções como configuração automática, teste de curso parcial, funções de alarme e operação Automática/Manual.

Especificações Técnicas

Configurações opcionais: HART 7, transmissor de posição de 2 fios e chave de alarme. As opções de transmissor de posição e chave de alarme são especificadas com uma fonte de alimentação de 9–30 V CC.

Indústria de Aplicação

Processamento Químico

Adequado para controle de posição de válvula pneumática onde um comando de 4–20 mA é usado.

Petróleo e Gás

Pode ser usado para válvulas de controle pneumáticas em processos e sistemas industriais relacionados.

Petroquímica

Aplicável ao controle automatizado de válvulas em equipamentos de processo.

Usinas de Energia

Pode ser usado com válvulas de controle pneumáticas em sistemas de processo de geração de energia.

Água e Esgoto

Adequado para aplicações automatizadas de válvulas pneumáticas em processos de tratamento de água.

Automação Industrial Geral

O posicionador pode ser integrado em loops de controle de válvulas usando um atuador pneumático e sistema de controle compatíveis.

Problemas Comuns

Sinal de 4–20 mA Presente, mas a Válvula Não se Move

Verifique se o suprimento de ar do instrumento está dentro da faixa especificada. Em seguida, inspecione o atuador, a tubulação pneumática e a ligação mecânica.

Posição da Válvula Não Segue o Comando

Verifique o mecanismo de feedback e execute o procedimento de calibração apropriado. O posicionador deve ser mecanicamente compatível com o atuador da válvula.

Consumo de Ar é Maior que o Esperado

Verifique as conexões pneumáticas e vazamentos de ar ao redor do atuador e da tubulação. O consumo de ar não deve ser avaliado apenas pelo posicionador sem verificar o circuito pneumático completo.

Posicionador Apresenta um Alarme

Verifique a condição do alarme e o estado operacional da válvula/atuador. Se uma chave de alarme estiver instalada, verifique também sua fiação e fonte de alimentação.

Necessidade de Comunicação HART

Confirme a configuração do posicionador antes da compra. HART 7 é uma configuração opcional, em vez de um recurso que deve ser assumido automaticamente em todas as unidades TS900/TS905.

Modelos de Substituição

Para compradores que substituem um posicionador de válvula inteligente existente, o TS900 e o TS905 devem ser selecionados após a verificação do conjunto completo da válvula.

Informações importantes de substituição incluem:

1. Modelo do posicionador
   Marca e modelo existentes.
2. Tipo de válvula
   Linear ou rotativa.
3. Atuador
   Modelo do atuador pneumático e arranjo de operação.
4. Curso
   Curso linear ou ângulo rotativo necessário.
5. Sinal
   Saída do sistema de controle, normalmente 4–20 mA CC para esta série.
6. Suprimento de ar
   Pressão de ar do instrumento disponível.
7. Material da carcaça
   Alumínio fundido sob pressão TS900 ou aço inoxidável 316 TS905.
8. Funções opcionais
   HART, transmissor de posição ou chave de alarme.
9. Ambiente de instalação
   Temperatura e requisitos aplicáveis para áreas perigosas.

Não existe um único modelo de substituição universal, pois o arranjo de montagem, o mecanismo de feedback e a configuração do atuador também devem ser compatíveis.

Por Que Comprar Conosco

Verificação de Informações do Produto

Verificamos o modelo e a configuração necessários antes da cotação, para que o posicionador fornecido corresponda aos requisitos do projeto o mais próximo possível.

Fornecimento TS900 / TS905

Tanto as configurações TS900 com corpo de alumínio quanto as TS905 com corpo de aço inoxidável podem ser cotadas de acordo com a disponibilidade e os requisitos do projeto.

Suporte a Projetos de Substituição

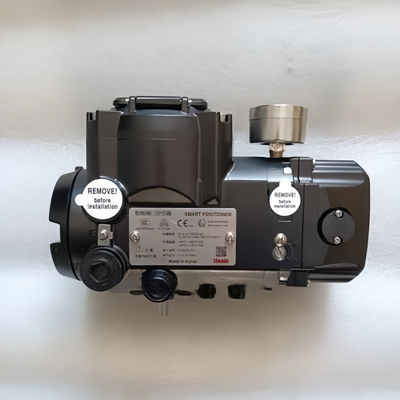

Para trabalhos de substituição, a placa de identificação do produto existente é útil para confirmar o modelo e as funções opcionais necessários.

Fornecimento de Automação de Válvulas

Válvulas de controle, atuadores, posicionadores de válvula e instrumentos industriais relacionados podem ser fornecidos para o mesmo projeto.

Suporte a Pedidos de Exportação

Lidamos com cotação de produtos, coordenação de pedidos e arranjos de remessa internacional para compradores no exterior.

Estoque e Prazo de Entrega

A disponibilidade dos Tissin TS900 e TS905 depende do modelo exato, opções e quantidade do pedido.

Produtos com configurações HART, transmissor de posição ou chave de alarme podem seguir um cronograma de fornecimento diferente das versões padrão.

Para uma estimativa de entrega precisa, por favor, forneça:

• TS900 ou TS905
• Quantidade
• Opções necessárias
• País de destino
• Data de entrega alvo

O estoque atual e o prazo de entrega devem ser confirmados antes da colocação do pedido de compra.
