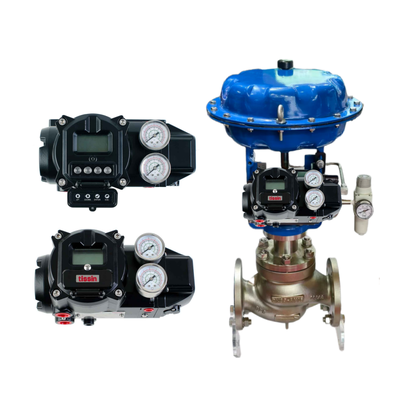

Posicionador de Válvula Pneumática Inteligente Tissin TS900 TS905

Visão Geral do Produto

Os TS900 e TS905 são posicionadores de válvula pneumática inteligentes para válvulas de controle que utilizam atuadores pneumáticos. Eles convertem um sinal de controle de 4–20 mA CC em saída pneumática para ajustar a posição da válvula.

O posicionador pode ser usado com aplicações de válvulas lineares e rotativas. A faixa de curso especificada é 10–150 mm para aplicações lineares e 0–90° para aplicações rotativas.

Um LCD local e quatro botões são fornecidos para operação e configuração. O design também inclui calibração automática, teste de curso parcial, funções de alarme e um interruptor Auto/Manual.

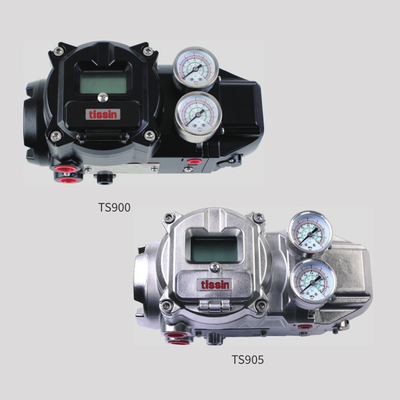

O TS900 possui um corpo de alumínio fundido sob pressão. O TS905 utiliza Aço inoxidável SUS316, fornecendo uma opção de carcaça diferente para projetos onde a construção em aço inoxidável é necessária.

Especificações Técnicas

A série também suporta opcionalmente HART 7, um transmissor de posição de 2 fios e um interruptor de alarme, dependendo da configuração selecionada. O transmissor de posição e o interruptor de alarme utilizam uma alimentação de 9–30 V CC nas especificações de opção publicadas.

Indústria de Aplicação

A série TS900/TS905 pode ser usada onde válvulas de controle pneumáticas requerem controle eletrônico de posição.

Aplicações comuns incluem:

• Petróleo e Gás
  Operação de válvula de controle em sistemas de processo e pipeline.
• Química e Petroquímica
  Controle de posição de válvulas de processo pneumáticas.
• Geração de Energia
  Controle de válvula em sistemas de utilidades e processos.
• Tratamento de Água
  Controle automatizado de válvulas pneumáticas usadas em processos de água.
• Controle de Processo Industrial
  Integração com sistemas de controle usando um sinal de comando de 4–20 mA.

Para instalações em áreas perigosas, a certificação aplicável e as condições de temperatura devem ser verificadas em relação à configuração exata do produto.

Problemas Comuns

1. Sem Saída do Posicionador

   Verifique primeiro a corrente de entrada, a pressão do ar do instrumento e as conexões pneumáticas. Um sinal de 4–20 mA sozinho não pode compensar ar de instrumento insuficiente ou instável.

2. Curso Incorreto da Válvula

   Verifique se o posicionador está configurado para a aplicação linear ou rotativa correta. Verifique também o mecanismo de feedback e a conexão mecânica entre o posicionador e o atuador.

3. Falha na Calibração

   Verifique a instalação mecânica antes de repetir a calibração automática. Linkagem de feedback incorreta ou uma configuração inadequada do atuador podem interferir na calibração.

4. Posição Instável da Válvula

   Inspecione o sinal de entrada, o suprimento de ar e o atuador. O posicionador faz parte do loop de controle completo, portanto, a instabilidade pode originar-se do sinal de controle ou do atuador, em vez do próprio posicionador.

5. Condições Ambientais Incompatíveis

   Confirme a faixa de temperatura ambiente e à prova de explosão necessária antes da instalação. As configurações padrão e de baixa temperatura têm faixas de operação publicadas diferentes.

Modelos de Substituição

Os TS900 e TS905 podem ser avaliados como posicionadores de válvula inteligentes de substituição para sistemas de válvulas de controle pneumáticas compatíveis.

O processo de substituição deve começar com o posicionador existente, em vez da aparência do produto. As seguintes informações são importantes:

TS900 é a versão em alumínio fundido sob pressão, enquanto TS905 é a versão em aço inoxidável SUS316. A seleção deve, portanto, levar em consideração as condições de instalação e os requisitos da carcaça.

Por Que Comprar Conosco

• Correspondência Correta do Modelo

  Focamos na configuração real da válvula e do atuador, em vez de recomendar um posicionador com base apenas no nome do modelo.

• Assistência de Substituição

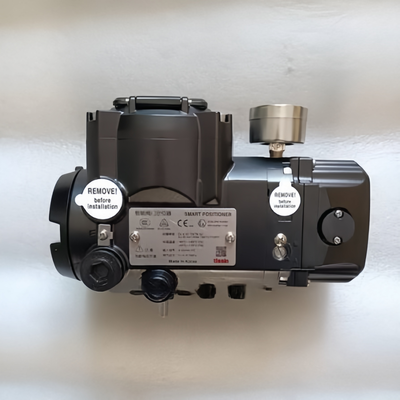

  Para um posicionador existente, as informações da placa de identificação podem ser usadas para verificar sinal, carcaça, opções e outros requisitos chave.

• Verificação de Configuração Opcional

  Os requisitos de HART, transmissor de posição e interruptor de alarme podem ser confirmados antes da cotação.

• Fornecimento de Produtos Industriais

  Podemos fornecer produtos relacionados de automação de válvulas, incluindo válvulas de controle, atuadores, posicionadores de válvula e instrumentação.

• Suporte a Pedidos Internacionais

  Apoiamos a aquisição no exterior com cotação, confirmação de produto, coordenação de pedidos e arranjos de entrega.

Estoque e Prazo de Entrega

O status do estoque dos TS900 e TS905 depende do modelo, quantidade e configuração selecionada.

A versão padrão e as versões equipadas com HART opcional, transmissor de posição ou interruptor de alarme podem ter cronogramas de fornecimento diferentes.

Por favor, forneça o modelo exato e a quantidade ao solicitar uma cotação. A disponibilidade atual e o prazo de entrega estimado podem então ser verificados de acordo com a configuração necessária.
