Tissin TS900 TS905 Posicionador de válvula inteligente

Visão geral do produto

OTissin TS900 e TS905 Posicionadores de válvulas inteligentesSão posicionadores de válvulas eletro-pneumáticos concebidos para controlar o curso das válvulas de comando pneumáticas de acordo com um sinal de entrada de corrente contínua de 4 ∼ 20 mA.

O posicionador recebe o sinal de controlo de um sistema de controlo, DCS ou fonte de sinal e regula a pressão de ar fornecida ao actuador da válvula.Isto permite que o atuador e válvula para seguir a posição de entrada necessária.

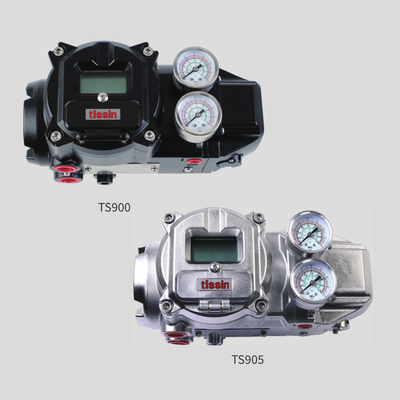

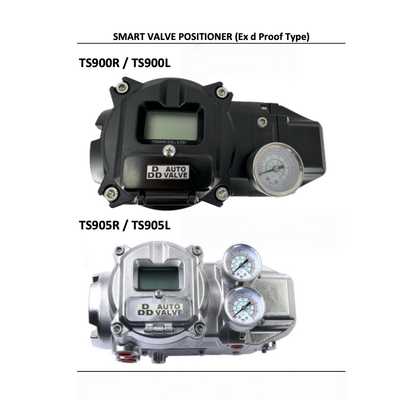

O TS900 e o TS905 partilham as mesmas especificações principais de controlo.O TS900 usa um corpo de alumínio fundido a moagem, enquanto o TS905 usa aço inoxidável 316.A versão TS905 é, portanto, adequada para projetos em que seja necessária uma caixa de aço inoxidável.

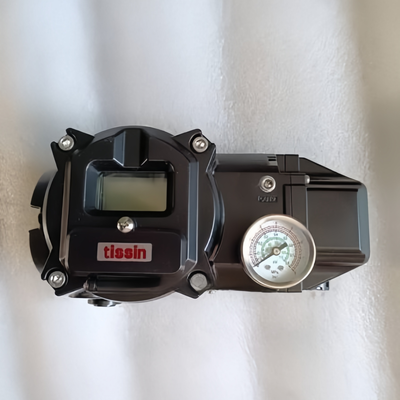

A série inclui um ecrã LCD e quatro botões locais para configuração e operação.As funções de alarme e um interruptor automático/manual estão incluídos no projeto do produtoO posicionador também utiliza uma válvula piloto de grande fluxo para suportar uma resposta de válvula mais rápida.

Especificações técnicas

Funções opcionais:O HART 7, transmissor de posição de 2 fios com alimentação de 930 V DC e interruptor de alarme com alimentação de 930 V DC estão disponíveis de acordo com a configuração.

Indústria de aplicações

Os TS900 e TS905 são utilizados com válvulas de controlo pneumáticas em sistemas de controlo de processos industriais.

As áreas de aplicação típicas incluem:

• Processamento de petróleo e gás

• Instalações petroquímicas

• Processamento químico

• Geração de energia

• Tratamento de águas e águas residuais

• Automatização de processos industriais

• Sistemas gerais de válvulas de controlo pneumáticas

A escolha entre o TS900 e o TS905 deve basear-se no ambiente de instalação, no requisito de alojamento, na configuração da válvula e nas especificações do projecto.

Problemas comuns

O posicionador não responde ao sinal de 4 ̊20 mA

O posicionador requer um sinal de entrada de corrente contínua de 420 mA, portanto, a fonte de sinal e a fiação devem ser verificadas antes da solução de problemas mecânicos.

A posição da válvula não está correta

Verifique a ligação do atuador, a alavanca de feedback e as configurações de calibração.

A saída de ar não é suficiente

Verificar a pressão de abastecimento de ar e a qualidade do ar do instrumento. A pressão de abastecimento especificada é de 0,14-0,7 MPa e a qualidade do ar exigida é de classe 3 de acordo com a norma ISO 8573-1.

A resposta da válvula é lenta

O posicionador utiliza uma válvula piloto de grande caudal, mas a resposta global depende também do atuador, da válvula e do sistema de ar.

Função HART Não Disponível

HART é uma configuração opcional. Se a comunicação HART for necessária, confirme que o posicionador fornecido é a versão HART antes da instalação.

Modelos de substituição

Para projetos de substituição, os TS900 e TS905 podem ser considerados para aplicações de posicionadores de válvulas de comando pneumáticos, onde o sinal necessário, o fornecimento de ar,O curso e a disposição de montagem são compatíveis.

Os dois modelos não devem ser tratados como substitutos mecânicos idênticos em todas as aplicações.

Ao substituir um posicionador existente, confirmar:

• Modelo de posicionador existente

• Tipo de válvula

• Tipo de atuador

• Função linear ou rotativa

• Tracção ou rotação da válvula

• Signal de entrada

• Pressão do ar do instrumento

• Disposição de montagem

• Ligação de feedback

• Requisitos de segurança contra explosões

• Requisito HART

• Requisito do transmissor de posição

Por que comprar de nós

Apoio à selecção de modelos

Podemos ajudar a verificar a configuração TS900 ou TS905 de acordo com as informações fornecidas sobre a válvula e o atuador.

Fornecimento de substituição

Para projetos de substituição de posicionadores, fornecer informações sobre o modelo ou a placa de identificação existente, o que reduz o risco de encomendar uma configuração incompatível.

Gamma de produtos de automação de válvulas

Fornecemos também válvulas de comando, atuadores, posicionadores de válvulas e instrumentos de processo para projetos de automação industrial.

Contratação de projectos

Para encomendas de projetos, podemos coordenar a selecção de produtos, a cotação, a confirmação de quantidade e a entrega internacional.

Verificação da configuração antes da encomenda

Para as encomendas TS900/TS905, recomendamos confirmar o sinal, a tração da válvula, o tipo de atuador, a montagem e as funções opcionais antes do envio.

Stock e Tempo de Entrega

A disponibilidade de estoque depende da configuração, quantidade e funções opcionais do TS900 ou TS905.

As configurações padrão podem ter uma disponibilidade diferente das versões HART, transmissor de posição ou interruptor de alarme.O prazo de entrega deve, portanto, ser confirmado de acordo com a configuração exata antes de encomendar.

Para um orçamento, por favor, indique o modelo, a quantidade e as opções necessárias para poder verificar o calendário de fornecimento actual.

Formulário RFQ

Produto:Tissin TS900 / TS905 Posicionador de válvula inteligente

Modelo:
TS900 / TS905

Quantidade:
Quantidade exigida

Sinal de entrada:
4·20 mA DC ou configuração exigida

Tipo de válvula:
Válvulas de controlo pneumáticas globulares / rotativas / outras

Modelo do atuador:
Modelo de atuador existente ou necessário

Infarto:
Tracção linear ou ângulo rotativo

Pressão de alimentação:
Pressão de ar do instrumento exigida

Opções:
HART / transmissor de posição / interruptor de alarme / nenhum

Instalação:
Informações sobre a configuração de montagem ou o atuador existentes

Aplicação:
Indústria e ambiente operacional

Destino:
País / cidade

Entrega obrigatória:
Data de entrega prevista

Para encomendas de substituição, envie a placa de identificação do posicionador existente ou a foto do produto, quando disponível.
