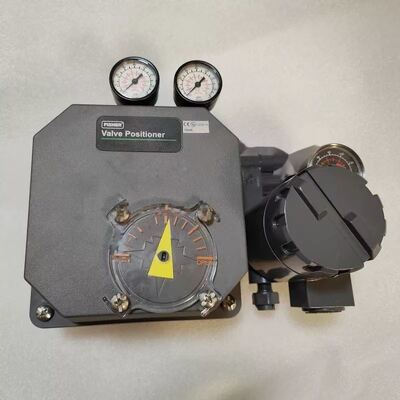

Posicionador de Válvula Eletropneumático Fisher 3720 com Sinal de 4-20mA, Liga de Alumínio Resistente à Corrosão e Ação Reversível em Campo

Visão Geral do Produto

O Fisher 3720 é um posicionador de válvula eletropneumático projetado para uso com atuadores rotativos de diafragma ou pistão. Ele consiste em um posicionador pneumático 3710 combinado com um conversor eletropneumático 3722. O conversor recebe um sinal de entrada de 4-20 mA CC e produz uma saída pneumática proporcional (0,2 a 1,0 bar / 3 a 15 psig) que aciona o estágio do posicionador pneumático.

O 3720 pode ser usado em configurações de ação simples ou dupla. A ação pode ser alternada entre direta e reversa em campo. Os ajustes de zero e span são feitos manualmente, sem ferramentas. A construção modular permite que um posicionador pneumático 3710 seja convertido em uma unidade eletropneumática 3720 pela adição do conversor 3722.

O posicionador utiliza tecnologia de válvula de gaveta comprovada em campo para operação precisa, de resposta rápida e com longa vida útil. Ele suporta vibrações severas da planta. A caixa, os componentes e os materiais de vedação são selecionados para ambientes agressivos, com fundidos em liga de alumínio de baixo teor de cobre para resistência à corrosão. O ar de purga do posicionador limpa as partes internas. Com anéis O de EPDM e diafragma do módulo de entrada, o 3720 pode ser usado em aplicações de baixa e alta temperatura, bem como em processamento de alimentos e bebidas, farmacêutico e de tabaco, onde materiais especiais são necessários.

Especificações Técnicas

Indústria de Aplicação

O Fisher 3720 é usado no controle de processos industriais gerais, incluindo processamento químico, geração de energia, papel e celulose e outras indústrias que exigem posicionamento confiável de válvulas rotativas. Com vedações de EPDM, ele também pode atender aplicações de processamento de alimentos e bebidas, farmacêutico e de tabaco. É adequado para atuadores rotativos de ação simples e dupla.

Problemas Comuns

• Sem sinal de saída com entrada presente: Verifique se o bico está entupido. Limpe o bico. Verifique a pressão de alimentação de ar.

• Pressão de saída lenta ou anormal: Verifique se a pressão de alimentação está dentro das especificações. Verifique o amplificador pneumático e o conjunto bico/flapper.

• Resposta linear ruim: Verifique o ajuste da mola de zero. A mola de zero tem uma faixa de trabalho linear limitada. Verifique a posição do mecanismo de ajuste de alcance.

• Posicionador não responde: Verifique a pressão de alimentação e as conexões pneumáticas. Verifique se o conversor está recebendo o sinal de 4-20 mA.

• Vazamento de ar: Verifique os anéis O, as vedações e o diafragma quanto a desgaste. Substitua conforme necessário.

Modelos de Substituição

O Fisher 3720 é uma plataforma de posicionador eletropneumático madura. Para comunicação digital moderna e diagnósticos avançados, os controladores digitais de válvulas Fisher DVC6200 ou DVC2000 são as alternativas da geração atual. Para instalações legadas, o 3720 serve como substituto direto para o posicionador pneumático 3710 quando a entrada elétrica é necessária. Para alternativas de outros fornecedores, verifique a compatibilidade da montagem do atuador, faixa de curso e sinal de entrada antes de fazer o pedido.
