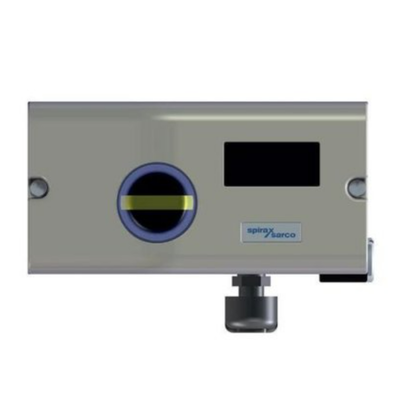

Posicionador Inteligente de Válvula Spirax Sarco SP7 com HART 4-20mA para Válvulas de Controle de Eficiência Energética e Montagem NAMUR

Visão geral do produto

O Spirax Sarco SP7 é um posicionador de válvula eletro-pneumática inteligente e configurável eletronicamente projetado para montagem em atuadores pneumáticos lineares ou rotativos que estão em conformidade com o NAMUR.Garante a exacta proporcionalidade entre o curso da válvula e o sinal de entrada elétrica (mA) para o posicionador.

O SP7-1* possui uma caixa de alumínio fundido que é tratada para instalação ao ar livre.O posicionador pode ser fornecido com ou sem kit de montagem e com ou sem bloco de manômetro de pressãoFunciona com um sinal de controlo em mA e uma pressão de entrada de ar de 1,4 a 6 bar. O posicionador pode também ser utilizado para inverter a acção do sinal de controlo.

O SP7-10 inclui uma interface de comunicação local (LCI) como padrão, com um módulo de comunicação HART opcional para comunicação através do sinal de 20mA.O SP7-11 oferece um módulo PA PROFIBUS, e o SP7-12 oferece um módulo FOUNDATION Fieldbus. Uma entrada digital pode ativar as funções do sistema de controle, e uma saída digital produz mensagens coletivas (alarmes/falhas).O SP7 é um dos posicionadores mais eficientes em termos de energia disponíveis, com um consumo máximo de ar em estado estacionário de 0,015 SCFM, até 50 vezes mais eficiente do que posicionadores eletro-pneumáticos similares.

Especificações técnicas

Indústria de aplicações

O Spirax Sarco SP7 é usado em sistemas de controle de vapor, aquecimento e resfriamento de processos, serviços públicos de alimentos e bebidas, vapor limpo farmacêutico e controle geral de válvulas industriais.É adequado para aplicações em que o posicionamento digital fiável e a eficiência energética são essenciaisO posicionador pode ser utilizado com qualquer atuador que esteja em conformidade com o NAMUR, incluindo os atuadores da série Spirax Sarco BVA300, PN1600, PNS3000, PNS4000, PN9000, e TN2000.

Problemas comuns

• O posicionador não responde ao sinal de entrada: Verificar que a pressão do ar de abastecimento está dentro de 1,4 ~ 6 bar. Verificar que as conexões pneumáticas estão seguras. Verificar que a qualidade do ar de abastecimento atende à norma ISO 8573-1: 2010 classe 3:3:3.

• A posição da válvula não corresponde ao sinal de entrada: Verificar a configuração da curva característica. Verificar se a direcção de funcionamento está correctamente definida. Recalibrar o ponto zero.

• Resposta lenta da válvulaVerifique se o tubo de abastecimento de ar não está restrito.

• Erro 10 (interrupção da fonte de alimentação): A fonte de alimentação foi interrompida durante pelo menos 20 ms. O actuador é movido para a posição segura. Após aproximadamente 5 segundos, o posicionador é automaticamente reiniciado.

• ERROR 11 (erro da RAM)O actuador é movido para a posição segura. Após aproximadamente 5 segundos, o posicionador é automaticamente reiniciado e a RAM reinicializada.

• SENS_ERR (Sensor de posição defeituoso)O sensor de posição está defeituoso.

• Alerta 1 (Fugas entre o posicionador e o atuador): Verificar se há fugas nos tubos e acessórios pneumáticos.

• Alerta 2 (corrente fora do intervalo do ponto de regulação)Verifique a fonte e a fiação do sinal de entrada.

Modelos de substituição

O Spirax Sarco SP7 é uma plataforma de posicionamento inteligente de geração atual.oferecer diagnósticos avançados de válvulas com tendências de dados a longo prazo para comparar o desempenho atual da válvula com uma nova válvula de controlePara as instalações antigas, o SP7 serve como uma atualização dos posicionadores da série EP5/EP6 da série Spirax Sarco e dos posicionadores somente pneumáticos.Distância de viagem, e protocolo de comunicação antes de encomendar.
