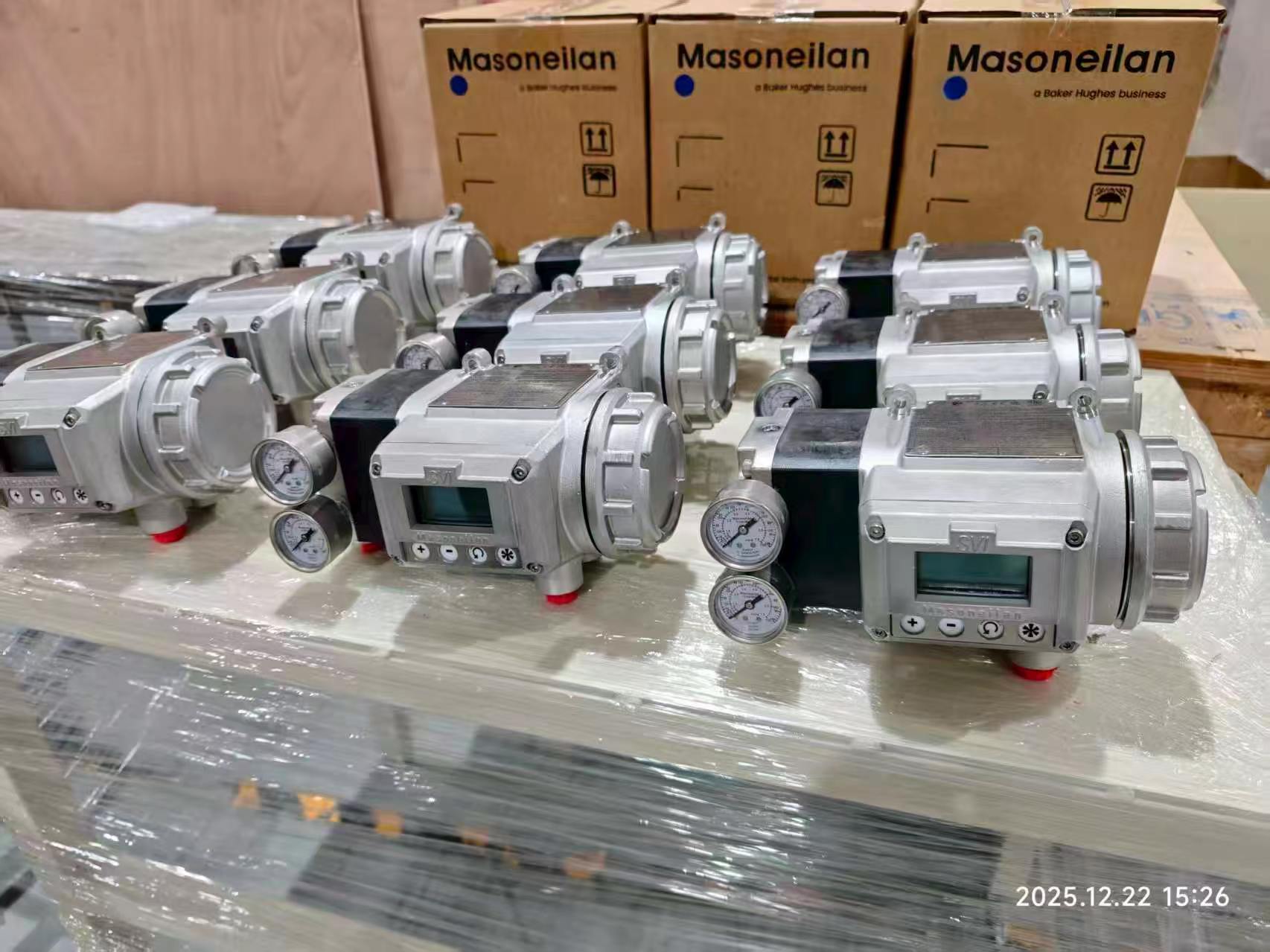

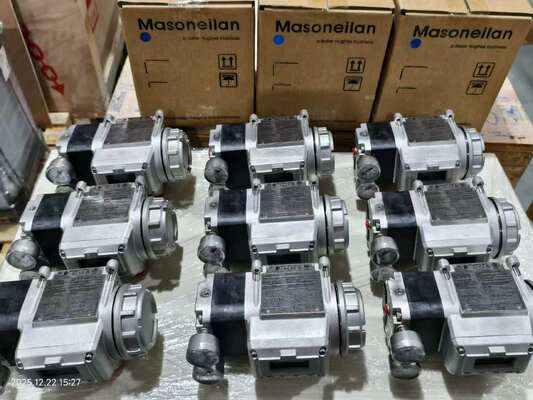

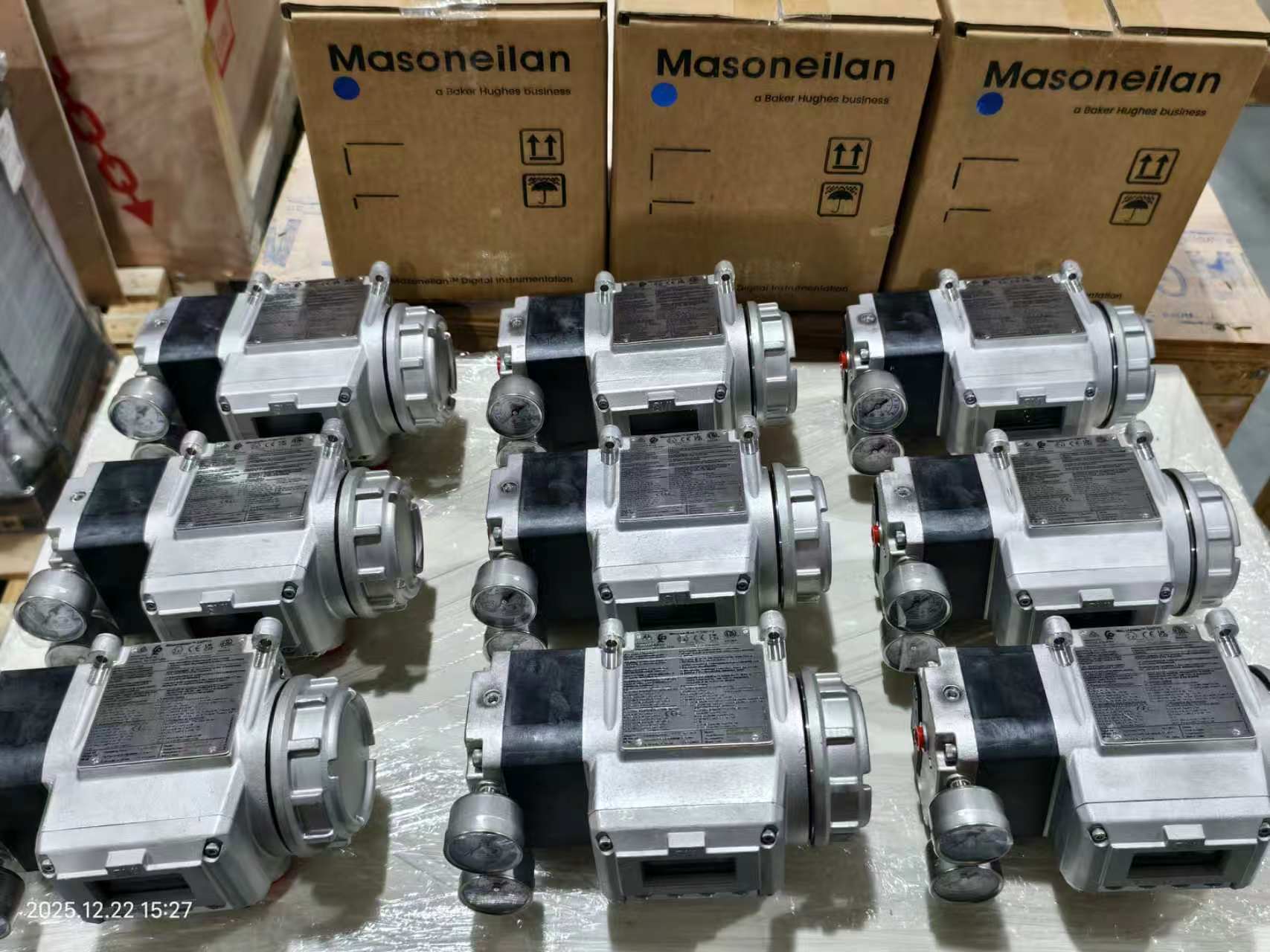

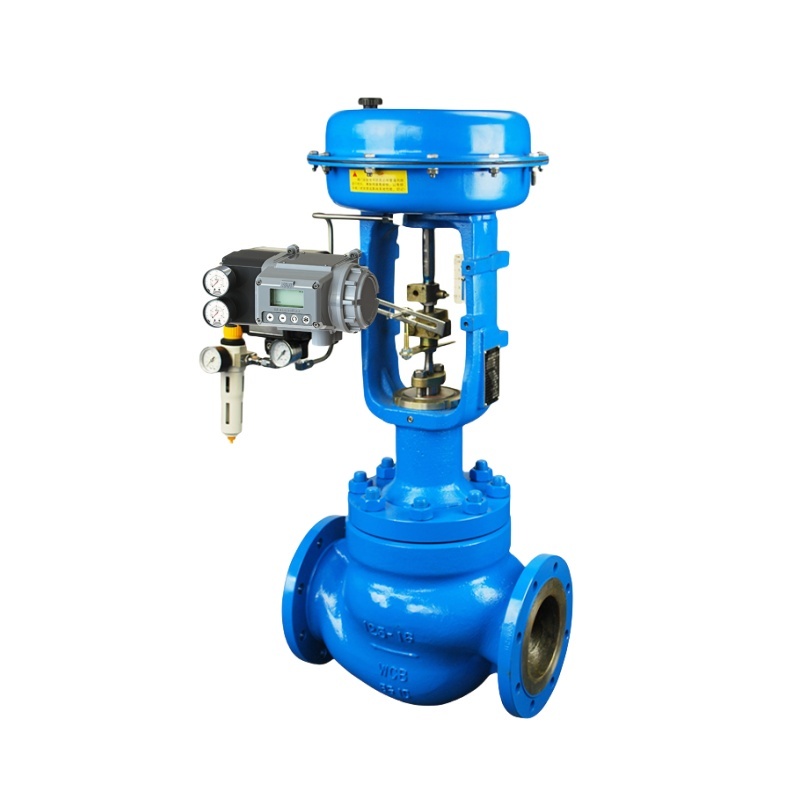

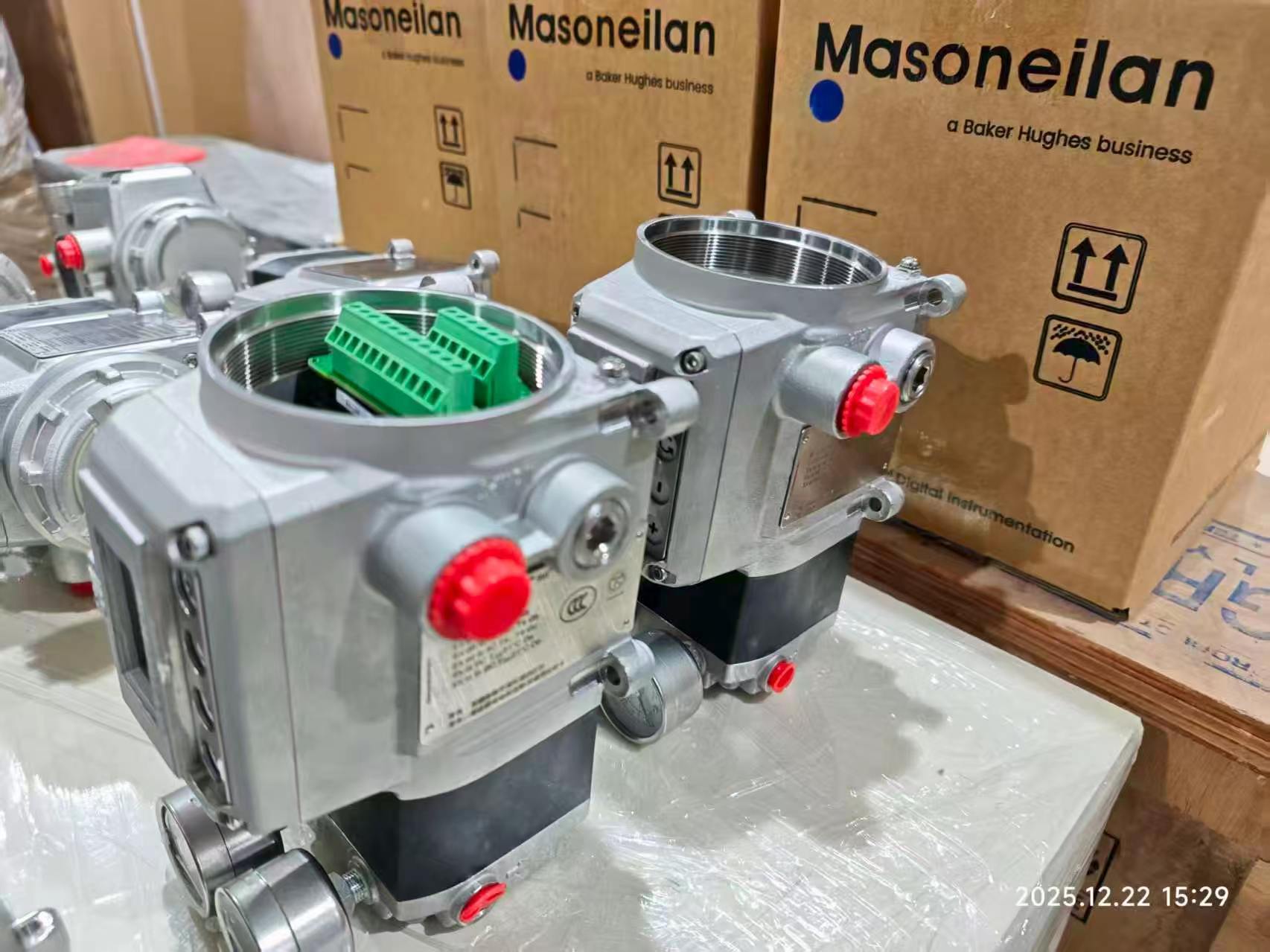

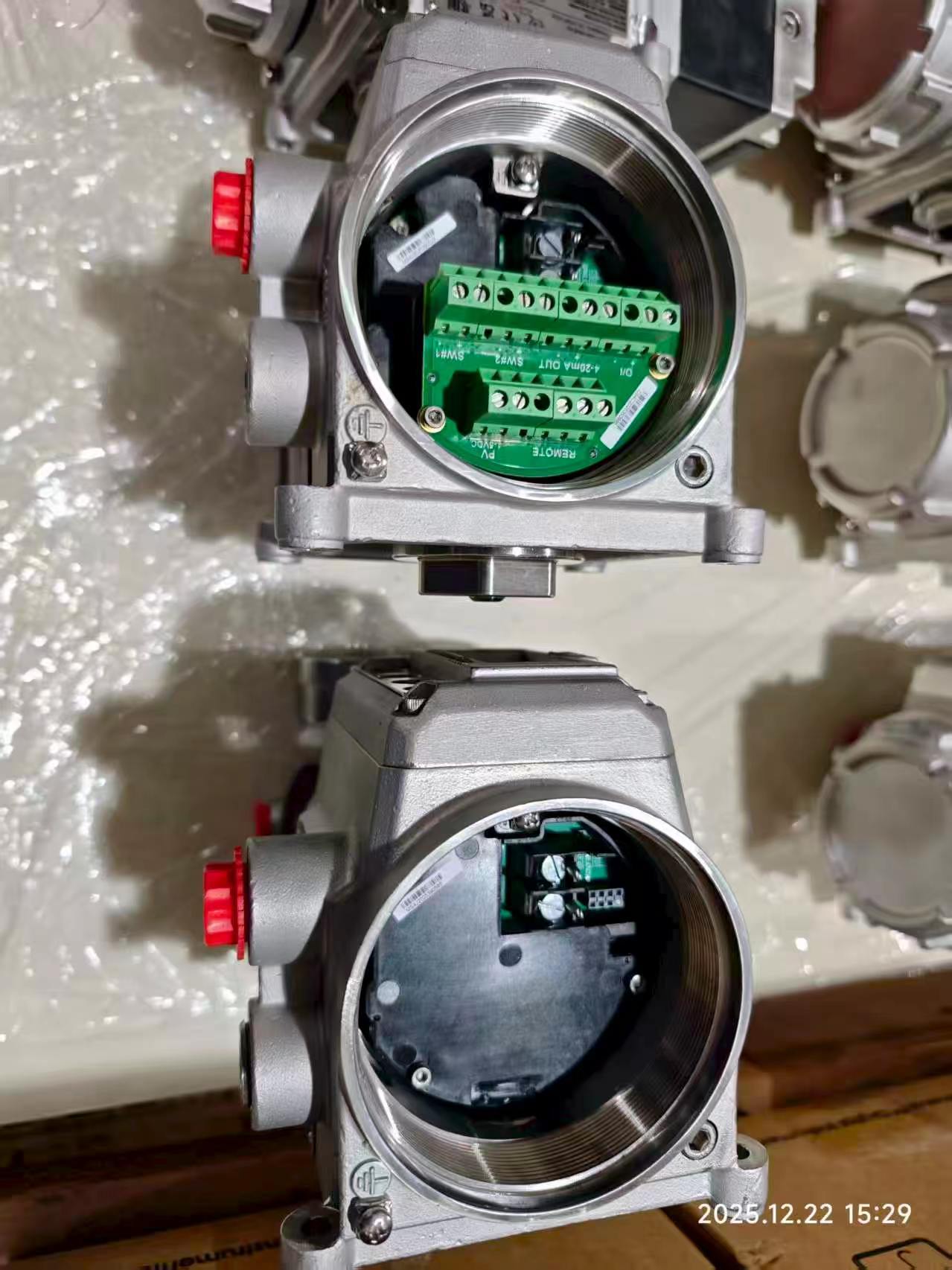

Masoneilan SVI3 Digital Valve Positioner HART 7 4-20mA para válvulas pneumáticas

Visão Geral do Produto

O Masoneilan SVI3 é o posicionador digital de válvula de terceira geração da Baker Hughes. Ele controla atuadores pneumáticos usando um sinal de controle de dois fios de 4-20mA com comunicação HART 7. Construído com mais de 20 anos de tecnologia comprovada em campo para detecção de posição de válvula, ele utiliza algoritmos avançados de controle e diagnóstico, juntamente com detecção de posição sem contato, para oferecer desempenho de posicionamento preciso, responsivo e confiável.

A detecção de posição sem contato lê através da carcaça, de modo que nenhuma peça móvel mecânica entre na cavidade principal da carcaça. A faixa de temperatura operacional se estende até -55°C para condições árticas. Um recurso de destaque é a configuração e calibração Smart Cal de um botão, que simplifica a comissionamento. A interface do usuário local inclui um display gráfico de alto contraste e botões classificados para locais perigosos. O dispositivo se integra a todos os principais sistemas de controle via suporte DTM e EDD.

O SVI3 inclui 19 novos diagnósticos de válvula online que monitoram continuamente a saúde da válvula em operação. Até 1 ano de dados de diagnóstico são armazenados no dispositivo, permitindo a análise de tendências antes que os problemas afetem a operação da planta. O consumo de ar em estado estacionário é reduzido em 40% em comparação com as gerações anteriores, enquanto a entrega de ar é melhorada em 15% para atuação mais rápida.

Especificações Técnicas

Indústria de Aplicação

O Masoneilan SVI3 é usado em geração de energia, refino, petroquímicos, óleo e gás midstream, e óleo e gás upstream. As principais aplicações incluem geradores de turbinas a vapor, condensadores, torres de resfriamento, edifícios de reatores, edifícios de turbinas, geradores de vapor de recuperação de calor, balanceamento de planta, destilação, reforma de hidroprocessamento, craqueamento, mistura secundária, têmpera e fracionamento, compressão de gás de carga, separação, operações de integridade de pipeline, desidratação, refrigeração, liquefação, carregamento e expedição, regaseificação e compressão.

Problemas Comuns

• Smart Cal falha ao concluir: Verifique se a pressão de alimentação está dentro de 20-120 psi. Verifique se os limites de curso da válvula estão dentro da faixa nominal. Certifique-se de que a válvula não esteja travada ou emperrada.

• Oscilação ou ciclagem de posição: Verifique se há stick-slip. Se os ciclos de posição forem muito maiores que os ciclos do setpoint, o posicionador pode estar causando a ciclagem. Inspecione se há uma roda de mão bloqueando o curso da válvula, uma haste quebrada ou componentes de feedback de posição desconectados.

• Falha de comunicação com HART handheld: Verifique se a resistência do loop é adequada. Verifique se a tensão do terminal atende aos requisitos de conformidade (9Vcc @ 20mA, 11Vcc @ 4mA). Barreiras de canal duplo podem aplicar resistência excessiva ao loop e causar problemas de tensão de conformidade.

• Erro de baixa potência (LOW_POWER): Corrente de entrada abaixo de 3,15 mA. Aumente a corrente do loop para 4 mA para calibração e diagnóstico.

• TuneERR aparece após autotune: Pode ser necessária sintonia manual. Consulte a seção de solução de problemas no manual de instruções.

• SelfCheckError ou falha de hardware: Remova a energia por dois minutos e reinicie. Limpe o alarme usando ValVue ou HART Host. Se a falha persistir, substitua o módulo eletrônico.

Modelos de Substituição

O Masoneilan SVI3 é a substituição direta para o SVI II AP e SVI1000. Ele possui suportes de montagem de aço inoxidável para qualquer combinação de válvula/atuador e é totalmente retrocompatível com os suportes de montagem do SVI II AP e SVI1000. Para usuários do SVI II AP, a atualização é relativamente simples — a montagem existente pode ser usada, e apenas a conexão de ar/tubulação pode precisar de ajuste. Para alternativas de fornecedores cruzados, verifique a montagem do atuador, a faixa de curso e o protocolo de comunicação antes de fazer o pedido.
