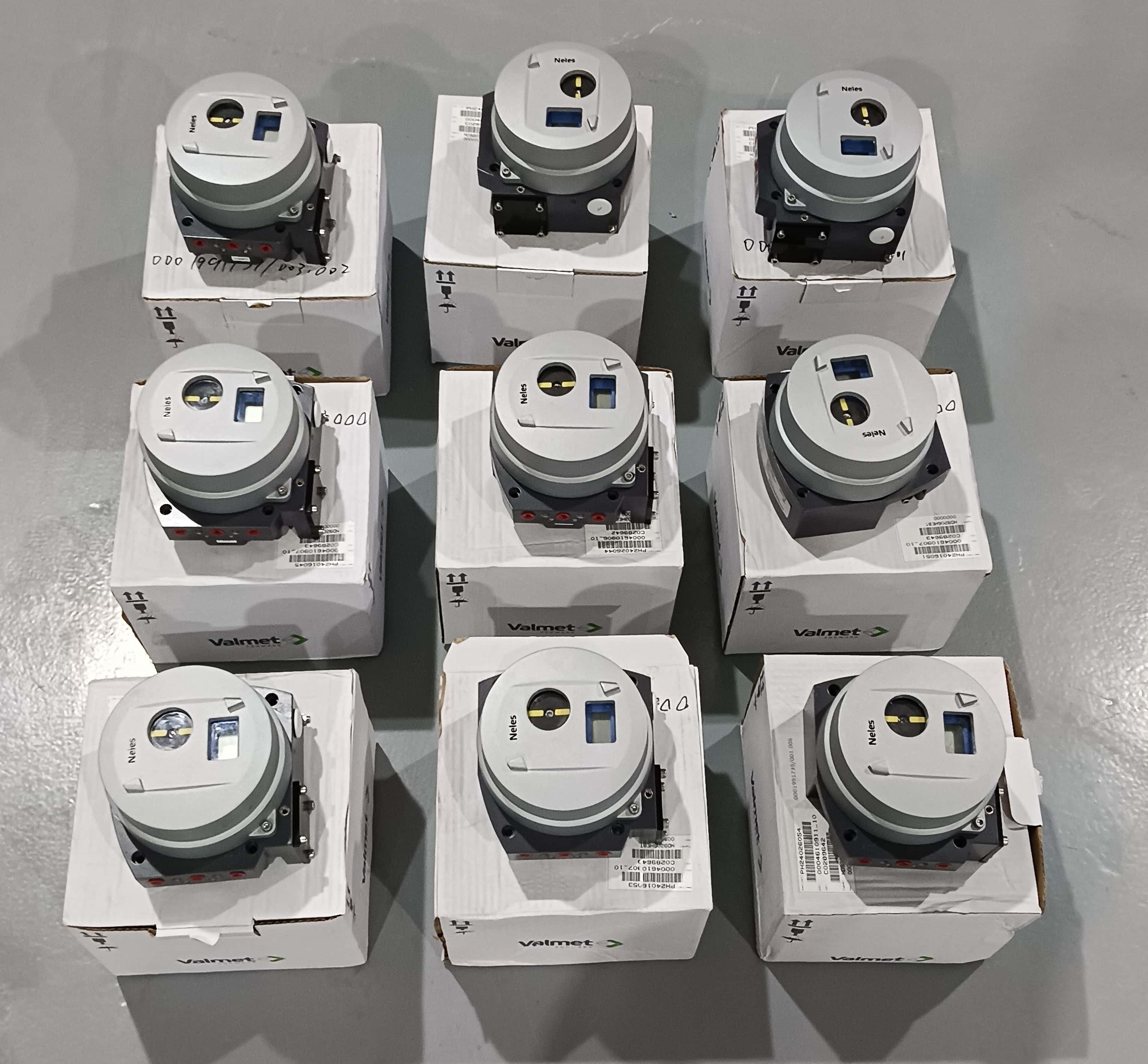

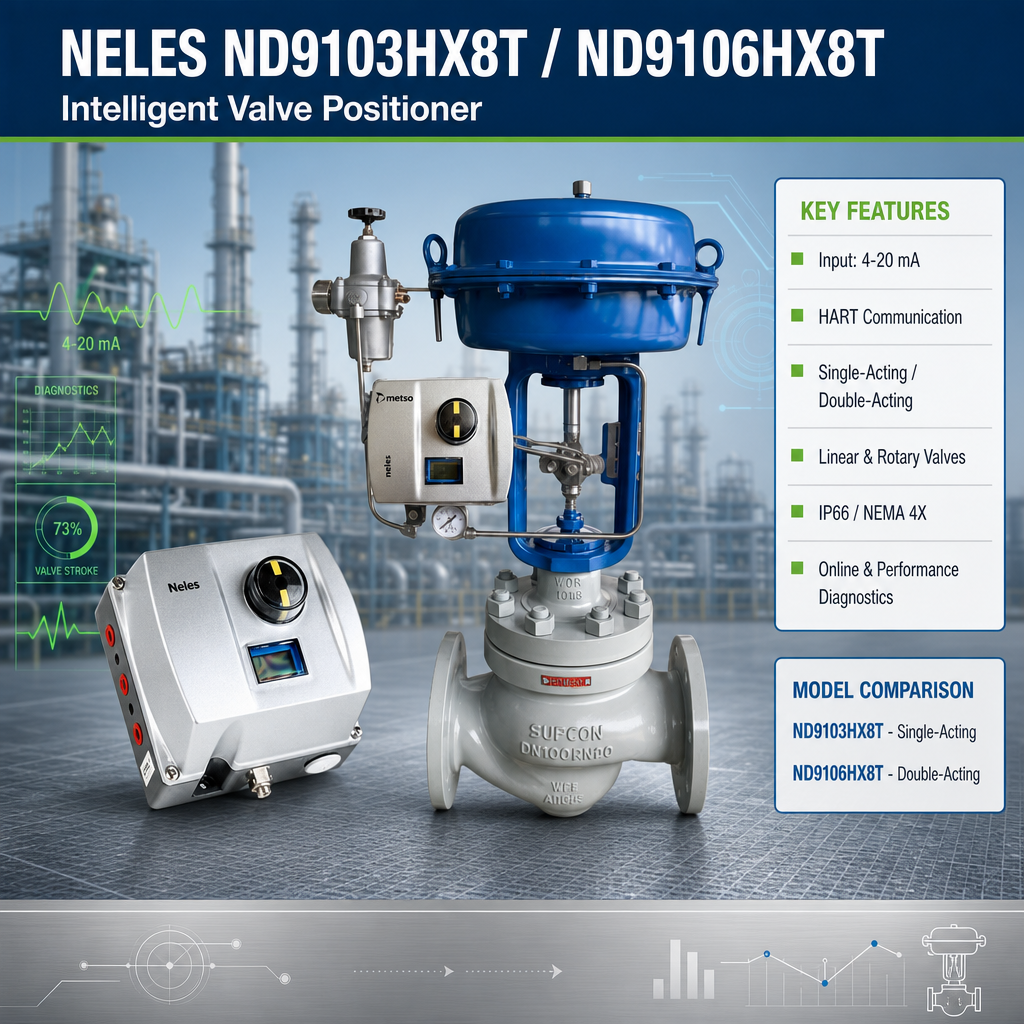

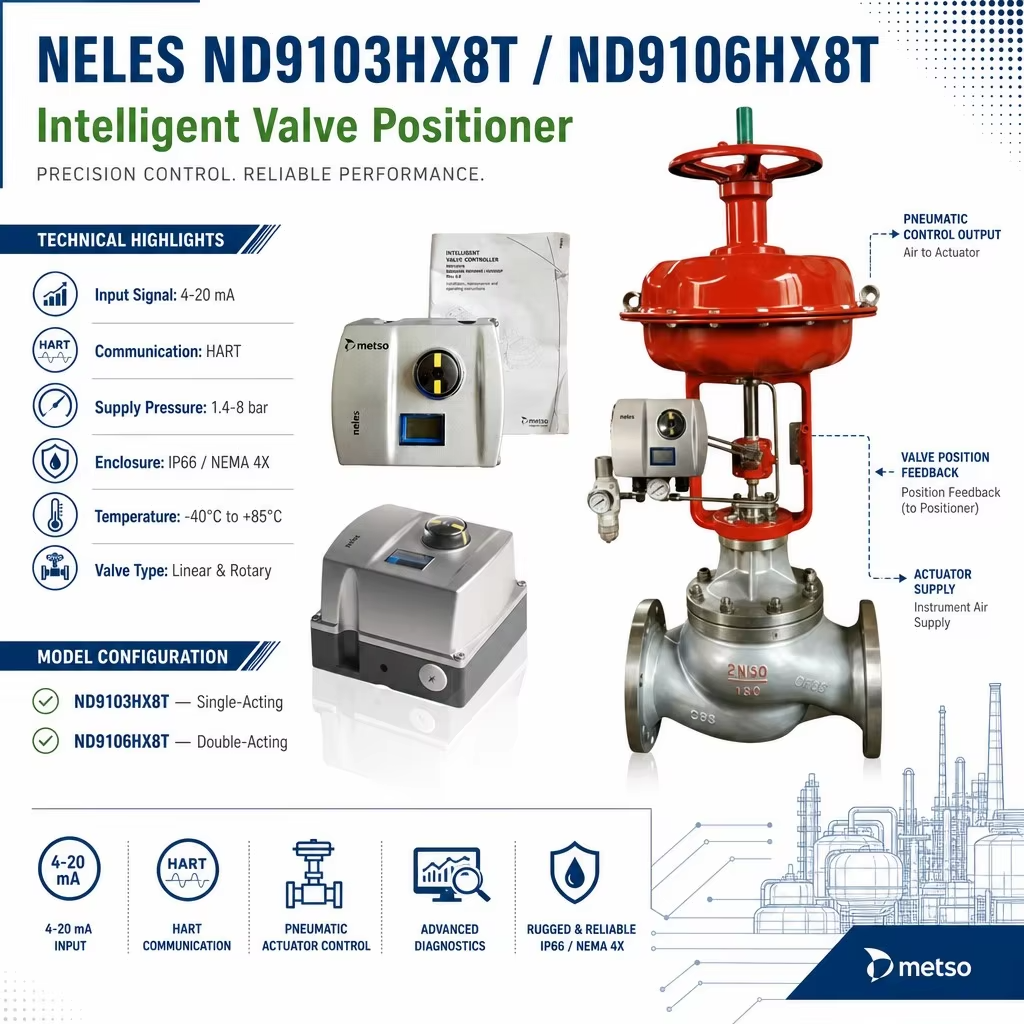

Posicionador de Válvula Inteligente Neles ND9103HX8T / ND9106HX8T

Visão Geral do Produto

Os Neles ND9103HX8T e ND9106HX8T são posicionadores de válvula digitais inteligentes da série ND9000. Eles são usados para controlar atuadores de válvula pneumáticos, convertendo um sinal de controle de 4–20 mA em saída pneumática e monitorando continuamente a posição da válvula.

Os dois modelos são projetados para diferentes configurações de atuador. O ND9103HX8T é para atuadores de ação simples, enquanto o ND9106HX8T é para atuadores de ação dupla.

A plataforma ND9000 suporta válvulas lineares e rotativas e fornece configuração local ou remota, diagnósticos de válvula e comunicação digital. O posicionador também pode ser montado em diferentes tipos de atuadores com arranjos de montagem adequados.

Para projetos de substituição, o tipo de atuador, o protocolo de comunicação, o arranjo de montagem e o modelo de posicionador existente devem ser verificados antes do pedido.

Especificações Técnicas

As especificações finais dependem do código completo do modelo e da configuração selecionada. A faixa de pressão de ar, as certificações, as opções de feedback e os detalhes de montagem devem ser confirmados contra a placa de identificação ou o código de pedido antes da compra.

Indústria de Aplicação

Os ND9103HX8T e ND9106HX8T são usados em sistemas de controle de processo onde válvulas pneumáticas requerem controle de posição eletrônico e funções de diagnóstico.

As áreas de aplicação típicas incluem:

• Petróleo e Gás — válvulas de processo, dutos e instalações de produção

• Petroquímica — controle de fluxo e processo

• Processamento Químico — sistemas de válvulas de controle automatizadas

• Geração de Energia — controle de válvulas pneumáticas em sistemas de planta

• Papel e Celulose — aplicações de controle de processo

• Água e Esgoto — válvulas de processo automatizadas

• Marítima e Offshore — aplicações que requerem configurações aprovadas adequadas

• Automação Geral de Processos — válvulas de controle lineares e rotativas

A plataforma ND9000 é projetada para interface com os principais sistemas DCS e pode ser instalada em atuadores Neles ou de terceiros com kits de montagem apropriados.

Problemas Comuns

O Posicionador Não Responde ao Sinal de 4–20 mA

Verifique primeiro a fiação do loop, o sinal de entrada e as condições de energia. A configuração do posicionador também deve ser verificada para garantir que o sinal de entrada seja reconhecido corretamente.

A Válvula Não Atinge a Posição Requerida

Verifique o tipo de atuador, o curso da válvula, o alinhamento da montagem e as configurações de calibração. Para instalações de substituição, o posicionador deve ser configurado de acordo com a válvula e o atuador reais.

Falha na Calibração

Verifique o acoplamento mecânico entre o posicionador e o atuador. Montagem incorreta ou configurações de curso inadequadas podem afetar o processo de calibração.

A Saída de Ar Não Está Correta

Verifique o fornecimento de ar do instrumento, as conexões pneumáticas e a configuração do atuador. Os ND9103HX8T e ND9106HX8T são destinados a diferentes arranjos de atuadores, portanto, o modelo deve corresponder ao tipo de atuador.

A Comunicação HART Não Está Disponível

Verifique a fiação do loop e a conexão de comunicação HART. O sistema de controle ou o comunicador portátil também deve ser compatível com a configuração do posicionador selecionada.

As Informações de Diagnóstico Não Estão Disponíveis

Os diagnósticos disponíveis dependem da configuração do posicionador e da configuração de comunicação. Verifique a interface de comunicação e a configuração antes de substituir a unidade.

Modelos de Substituição

Os ND9103HX8T e ND9106HX8T não devem ser tratados como intercambiáveis simplesmente porque pertencem à mesma série ND9000.

A principal diferença é a configuração do atuador:

Portanto, para um pedido de substituição, o modelo de posicionador existente deve ser verificado primeiro.

Outros modelos ND9000, como ND9102, ND9203 e ND9206, têm configurações ou funções diferentes e só devem ser considerados após a verificação do código completo do modelo.

Para aplicações de substituição, por favor, forneça:

• Modelo do posicionador existente

• Tipo de atuador

• Tipo de válvula

• Curso ou rotação da válvula

• Sinal de entrada

• Protocolo de comunicação

• Fornecimento de ar

• Arranjo de montagem

• Certificações necessárias

• Temperatura de operação

Por que Comprar Conosco

Fornecimento de Produto Baseado em Modelo

Fornecemos posicionadores de válvula industriais de acordo com o modelo e configuração reais exigidos pelo projeto.

Verificação de Substituição

Se você estiver substituindo um posicionador ND9000 existente, pode nos enviar a placa de identificação ou o código do modelo. Podemos verificar as principais diferenças de configuração antes da cotação.

Fornecimento de Válvulas e Instrumentos

Nossa linha de produtos abrange posicionadores de válvula, válvulas de controle, atuadores elétricos e pneumáticos, instrumentos de processo e acessórios de válvula relacionados.

Suporte a Projetos

Para projetos industriais, podemos auxiliar na seleção de produtos, cotação, fornecimento de peças de reposição e entrega internacional.

Aquisição Multimarcas

Se o seu projeto utiliza diferentes marcas de válvulas e instrumentação, produtos relacionados podem ser fornecidos em conjunto de acordo com os requisitos do projeto.

Estoque e Prazo de Entrega

A disponibilidade de estoque para ND9103HX8T e ND9106HX8T depende da configuração exata, quantidade e cronograma de fornecimento atual.

Configurações padrão podem ter disponibilidade diferente de configurações especiais com certificações específicas, arranjos de montagem ou outras opções.

Para uma estimativa de entrega precisa, por favor, forneça o modelo exato, quantidade e país de destino. O estoque atual e o prazo de entrega devem ser confirmados antes do pedido.

Formulário de Solicitação de Cotação

Produto: Posicionador de Válvula Neles ND9103HX8T / ND9106HX8T

Modelo:
ND9103HX8T ou ND9106HX8T

Quantidade:
Quantidade necessária

Posicionador Existente:
Informações do modelo / placa de identificação

Tipo de Atuador:
Ação simples / Ação dupla

Tipo de Válvula:
Linear / Rotativa

Sinal de Entrada:
4–20 mA ou outro requisito

Comunicação:
HART ou protocolo de comunicação necessário

Fornecimento de Ar:
Fornecimento de ar necessário ou existente

Montagem:
Informações do atuador existente ou kit de montagem

Aplicação:
Petróleo e gás, química, energia, tratamento de água ou outra indústria

Destino:
País / cidade

Data de Entrega Necessária:
Requisito de entrega do projeto

Para projetos de substituição, o envio de uma foto da placa de identificação do posicionador existente é recomendado. Isso nos ajuda a verificar o código exato do modelo e a configuração antes da cotação.
