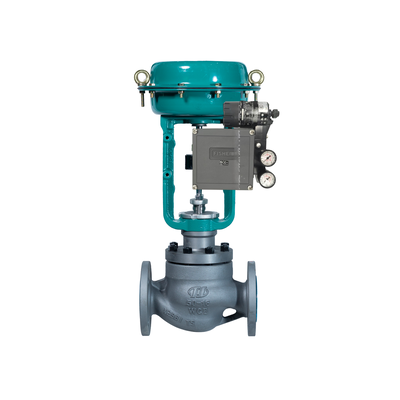

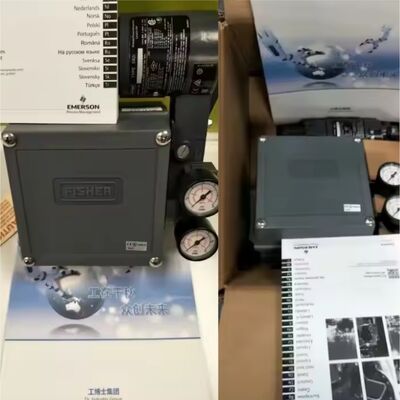

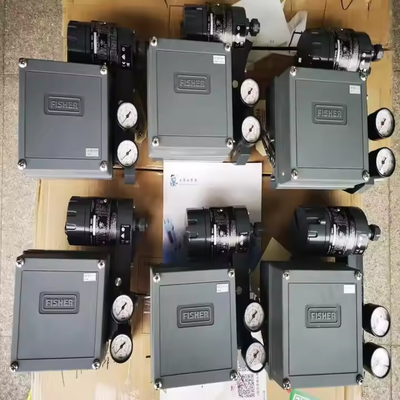

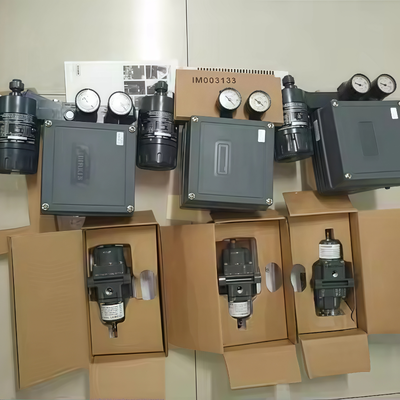

3582i Posicionador eletro-pneumático 4-20mA para atuadores pneumáticos de acção única lineares em aço inoxidável

Visão Geral do Produto

O 3582i é um posicionador de válvula eletropneumático construído para conjuntos de válvulas de controle de haste deslizante atuadas por diafragma. Ele consiste em um conversor eletropneumático 582i instalado em um posicionador de válvula pneumático 3582. O conversor recebe um sinal de entrada de corrente contínua e produz uma saída pneumática proporcional através de um arranjo de bico/flapper. Esta saída alimenta o posicionador pneumático, eliminando a necessidade de um transdutor montado separadamente.

O instrumento fornece uma posição precisa da haste da válvula proporcional ao sinal de entrada de corrente contínua. É um projeto comprovado em campo, conhecido por sua resposta rápida e capacidade de suportar vibrações encontradas na maioria dos ambientes de planta. O baixo consumo de ar em estado estacionário contribui para uma operação eficiente.

Os ajustes de zero e span são acessíveis com a tampa removida, usando uma chave de fenda e uma chave inglesa. A unidade pode ser alternada entre ação direta e reversa através de ajustes simples. As mudanças na pressão de suprimento e na carga da válvula têm efeito mínimo na operação do posicionador. A caixa, os componentes e os materiais da gaxeta são selecionados para suportar ambientes agressivos, e o ar de purga do posicionador purga as partes internas para proteção adicional.

Especificações Técnicas

Indústria de Aplicação

O 3582i é usado com conjuntos de válvulas de controle de haste deslizante atuadas por diafragma em indústrias de processo. Ele lida com aplicações de controle de fluxo, pressão, temperatura e nível. A faixa ajustável de zero e span permite o uso de todos os sinais de entrada padrão, incluindo faixas divididas. Como unidades de uma família de posicionadores cobrem uma variedade de aplicações de controle, os requisitos básicos de estoque de peças sobressalentes são simplificados.

Problemas Comuns

• O posicionador não responde ao sinal de entrada: Verifique a pressão de suprimento e as conexões pneumáticas. Verifique se o conjunto bico/flapper não está obstruído e se o relé está funcionando.

• A posição da haste da válvula não corresponde ao sinal de entrada: Verifique a calibração de zero e span. Verifique se a posição da came corresponde ao curso e à ação do atuador.

• Operação errática ou oscilação: Inspecione vazamentos de ar em tubulações e conexões. Verifique se há atrito excessivo na embalagem da válvula ou no atuador.

• Flutuações na pressão de suprimento afetam a posição: Confirme se a pressão de suprimento está estável e dentro da faixa recomendada. O 3582i é projetado para minimizar o efeito das mudanças na pressão de suprimento, mas flutuações extremas ainda podem causar problemas.

• Modelos de Substituição

O 3582i é um projeto de posicionador pneumático legado. Para novas instalações que requerem comunicação digital e diagnósticos, os controladores de válvula digitais DVC6200 ou DVC2000 são os equivalentes modernos da mesma linha de produtos. O conversor 582i pode ser instalado em campo em um posicionador pneumático 3582 existente para atualizá-lo para uma configuração 3582i, embora isso possa exigir a alteração da montagem do posicionador e da faixa do sinal de entrada. Para alternativas entre fornecedores, verifique a compatibilidade da montagem do atuador, do curso e do sinal de entrada antes de fazer o pedido.
