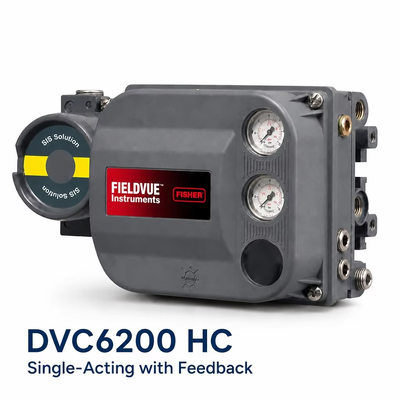

Controlador Digital de Válvulas DVC6200 HC é um controlador digital de válvulas projetado para posicionamento de válvulas de controle pneumáticas em aplicações de processos industriais. Ele converte um sinal de controle DC de 4–20 mA em um sinal de saída pneumático e suporta comunicação HART 5 ou HART 7 para informações de configuração, status operacional e diagnóstico.
O nível de instrumento HC (HART Communicating) fornece comunicação digital e funções de monitoramento do status da válvula, tornando-o adequado para aplicações que exigem posicionamento confiável da válvula e configuração conveniente em campo.
Principais Características
- Sinal de entrada DC de 4–20 mA, com divisão de faixa disponível
- Comunicação HART 5 / HART 7
- Nível de instrumento HART Communicating (HC)
- Feedback de posição sem articulação e sem contato
- Saída pneumática para controle do atuador
- Suporta configurações de ação simples direta, ação simples reversa e ação duplaAdequado para
- válvulas de controle rotativas de quarto de voltaAdequado para
- válvulas de controle rotativas de quarto de voltaMonitoramento digital do status da válvula e alertas de diagnóstico
- Design pneumático de dois estágios para resposta rápida a grandes mudanças de setpoint e resposta precisa a pequenas mudanças
- Corte em rampa ajuda a fornecer uma transição suave da operação de estrangulamento para o fechamento
- Construção modular permite que componentes selecionados sejam reparados sem remover a fiação de campo e a tubulação pneumática
- Compatível com os
- padrões de montagem IEC, VDI/VDE e NAMUREspecificações Técnicas

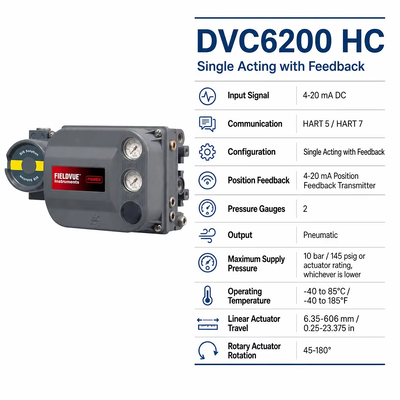

Especificação
| DVC6200 HC |
Tipo de Produto |
| Controlador Digital de Válvulas / Posicionador Digital de Válvulas |
Nível do Instrumento |
| HART Communicating (HC) |
Sinal de Entrada |
| DC de 4–20 mA |
Comunicação |
| HART 5 / HART 7 |
Saída |
| Pneumática |
Ação |
| Ação Simples Direta / Ação Simples Reversa / Ação Dupla |
Corrente Mínima de Controle |
| 4,0 mA |
Tensão Máxima |
| 30 V CC |
Pressão Máxima de Alimentação |
| 10,0 bar / 145 psig ou classificação do atuador, o que for menor |
Vão Mínimo de Saída |
| 0,4 bar / 6 psig |
Vão Máximo de Saída |
| 9,5 bar / 140 psig |
Meio de Alimentação |
| Ar limpo, seco e não corrosivo ou gás natural |
Temperatura de Operação |
| -40 a 85°C / -40 a 185°F |
Opção de Temperatura Extrema |
| -52 a 85°C / -62 a 185°F |
Curso do Atuador Linear |
| 6,35–606 mm / 0,25–23,375 pol. |
Rotação do Atuador Rotativo |
| 45°–180° |
Conexões Pneumáticas |
| Fêmea de 1/4 NPT |
Conexão Elétrica |
| Fêmea de 1/2 NPT ou M20 |
Tubulação Recomendada |
| 3/8 pol. |
Invólucro |
| IP66 para configurações aplicáveis |
Carcaça |
| Alumínio padrão / Aço inoxidável opcional |
Aplicações |

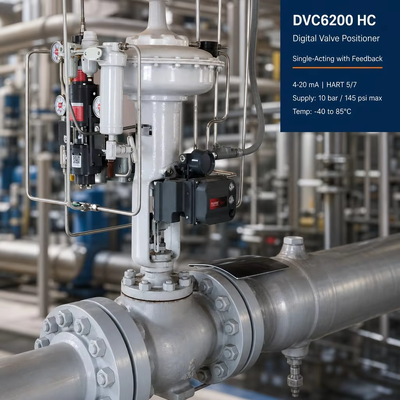

O DVC6200 HC é adequado para
controle de processos industriais, incluindo petróleo e gás, petroquímica, processamento químico, geração de energia, tratamento de água e esgoto, refino e automação de processos em geral.As aplicações típicas incluem posicionamento de válvulas de controle pneumáticas para
controle de fluxo, pressão, temperatura e nível, bem como automação de válvulas lineares e rotativas.Suporte de Configuração e Compatibilidade
O controlador pode ser configurado para diferentes aplicações de atuadores e válvulas. As opções disponíveis podem incluir
manômetros, regulador de filtro integral, relé de baixa vazão, construção para temperatura extrema, montagem remota, carcaça de aço inoxidável, transmissor de posição de 4–20 mA e chave de fim de curso, dependendo da configuração selecionada.Por favor, forneça o modelo da válvula, modelo do atuador, quantidade necessária, informações da placa de identificação ou foto do produto ao solicitar uma cotação. Podemos ajudar a verificar a configuração adequada do DVC6200 HC e fornecer preços e disponibilidade.
Informações Necessárias para Cotação
Modelo do Produto:
DVC6200 HCQuantidade:
Unidades necessáriasVálvula:
Tipo / Modelo / TamanhoAtuador:
Tipo / Modelo / Pressão de AlimentaçãoComunicação:
HART 5 / HART 7Opções:
Manômetros / Regulador de Filtro / Transmissor de Posição / Chave de Fim de Curso / Montagem Remota, se necessárioAplicação e Condições de Operação:
Meio / Temperatura / Pressão de AlimentaçãoDestino:
País / PortoNão tem certeza sobre a configuração? Envie-nos uma foto da placa de identificação do produto ou uma foto da válvula/atuador. Nossa equipe técnica pode ajudar a verificar a configuração adequada antes da cotação.
Solicitar Cotação para DVC6200 HC
